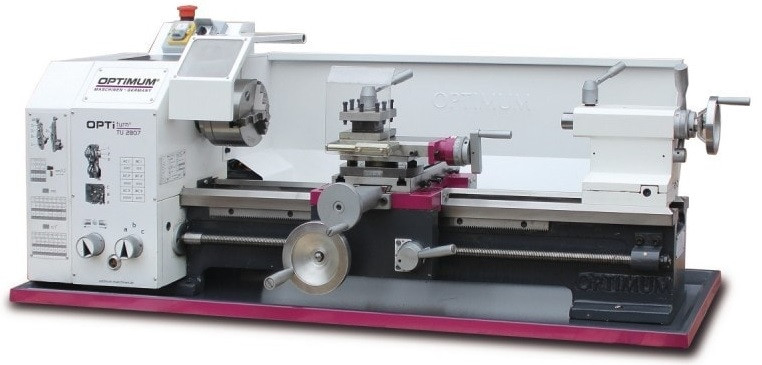

Tour à métaux avec tension de sécurité

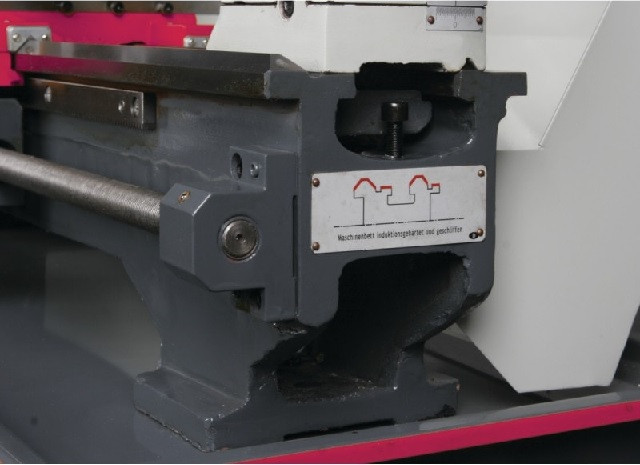

Ce banc prismatique en fonte est trempé par induction et rectifié avec précision (HRC 42 - 52), assurant une fabrication de haute précision.

Cette conception garantit une précision de concentricité du nez de broche inférieure à 0.009 mm, ainsi qu'une précision de concentricité du mandrin de moins de 0.04 mm.



Fonctionnalités de sécurité

Doté d'un arrêt d'urgence "coup de poing" avec tension de sécurité intégrée, ce tour à métaux assure un environnement de travail sécurisé.

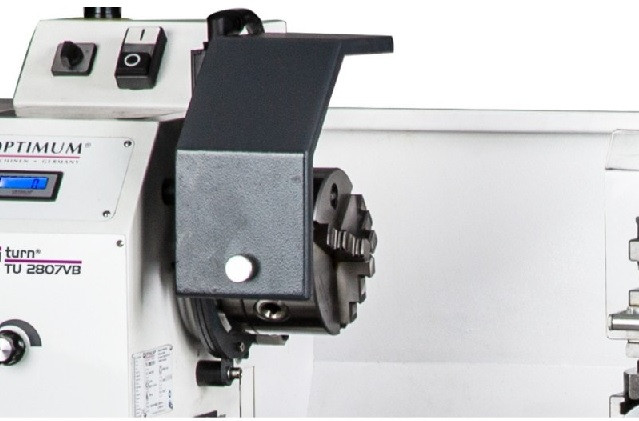

Le carter de protection du mandrin est également asservi électriquement pour une sécurité accrue.



Polyvalence et performance

Équipé de trois chariots - longitudinal, transversal et supérieur - ce tour offre une polyvalence optimale pour une variété d'applications.
Le chariot transversal est rainuré, tandis que le chariot supérieur est orientable pour le tournage conique. De plus, le décalage latéral de la poupée mobile permet le tournage conique long.



Confort d'utilisation

La vis mère montée sur paliers graissés facilite les opérations de filetage et d'avance longitudinale automatique. Les volants des chariots sont gradués à 0.04/0.01 mm avec possibilité de remise à zéro, offrant un contrôle précis. Le changement de vitesse est simple et rapide grâce aux courroies en V.



Fiabilité et durabilité



La motorisation haute performance assure un fonctionnement sans entretien, tandis que le double roulement de broche qualité P5 avec rattrapage des jeux garantit une fiabilité optimale. Les pignons trempés et lubrifiés par bain d'huile dans la boîte d'avances assurent une transmission fluide et durable.



Précision et conformité



Les verniers gradués et la tourelle 4 positions indexées avec carter de protection ajoutent à la précision et à la facilité d'utilisation.
Ce tour à métaux est produit selon les normes DIN 8606 (normes outillage) et est livré avec un certificat de contrôle, garantissant qualité et conformité.



Excellent rapport qualité/prix

Offrant un excellent rapport qualité/prix, ce tour à métaux allie performances, sécurité et polyvalence pour répondre aux besoins des professionnels exigeants.

Données électriques

- Fréquence   50 Hz
- Alimentation   230 V
- Puissance moteur   0,85 kW

Caractéristiques

- Hauteur de pointes   140 mm
- Distance entre-pointes   700 mm
- Ø usinable au-dessus du banc   266 mm
- Ø usinable au-dessus du chariot   170 mm
 - Largeur de banc   180 mm

Vitesse

- Nombre de vitesses   6
- Vitesse de broche   150 – 2000 T/min.

Attachement

- Attachement de broche
- Cône court
- Alésage de broche   Ø 26 mm
- Cône morse de la broche   CM 4
- Section d‘outils   Max. 12 x 12 mm

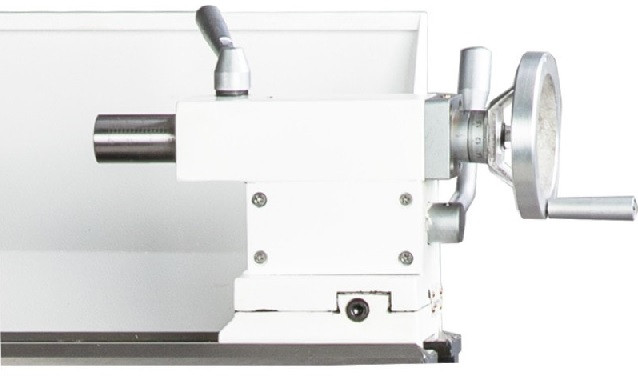

Poupée mobile

- Cône Morse du fourreau   CM 2
- Course du fourreau   85 mm
- Ø du fourreau   30 mm

Déplacements / Filetages

- Filetages métriques   0,2 – 3,5 mm/T
- Nombre de pas métriques   18
- Filets au pouces (TPI)   56 – 8 TPI
- Nombre de pas (Filets au pouces)   21

Course

- Course du chariot transversal   160 mm
- Course du chariot supérieur   60 mm
- Course du chariot longitudinal   580 mm

Alimentation

- Nombre d'avances longitudinales   6
- Avances longitudinales   0,07 – 0,4 mm/tour

Dimensions et poids

- Longueur   1370 mm
- Largeur   640 mm
- Poids net (brut)   196 kg
