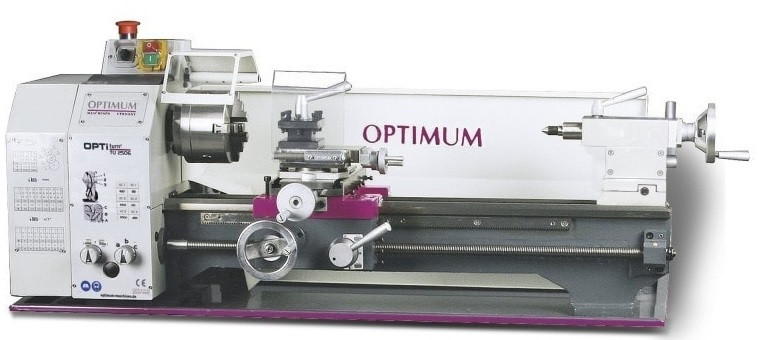

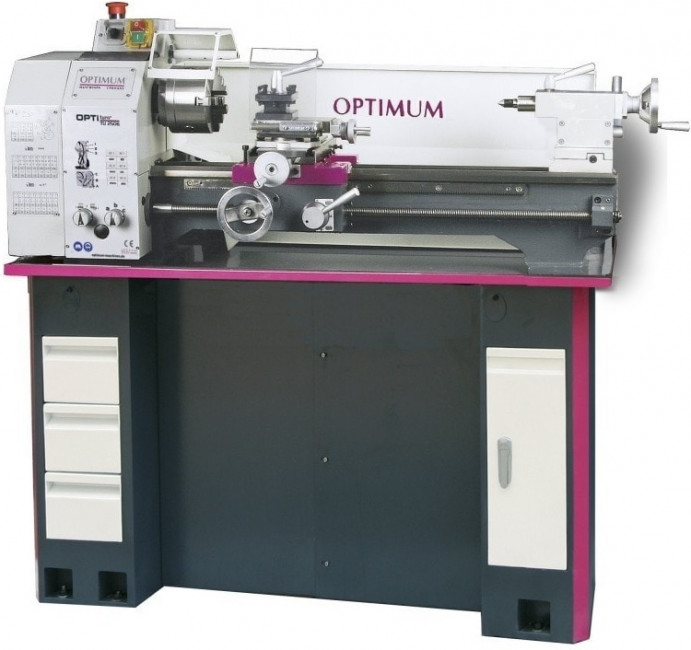

Tour à métaux équipé de 3 chariots

Ce tour à métaux équipé de 3 chariots est doté d'un banc prismatique en fonte de haute qualité, trempé par induction et rectifié avec une précision remarquable, garantissant une durabilité et une stabilité exceptionnelles.

Avec une dureté comprise entre HRC 42 et 52, ce banc offre une base solide pour des opérations d'usinage précises et fiables.



Fabrication haute précision

Chaque composant de notre tour à métaux est fabriqué avec une précision absolue, assurant des performances optimales et une fiabilité à toute épreuve.
Chaque détail est pris en compte dans notre processus de fabrication pour garantir des résultats exceptionnels.



Equipé de 3 Chariots : Longitudinal, Transversal et Supérieur

Pour répondre aux besoins variés des utilisateurs, notre tour à métaux est équipé de trois chariots : longitudinal, transversal et supérieur. Ces chariots offrent une polyvalence accrue pour une gamme étendue d'applications, permettant un usinage précis et efficace.



Caractéristiques avancées pour une utilisation polyvalente

- Chariot Transversal Rainuré: Le chariot transversal est équipé de rainures pour une fixation sûre et stable des pièces à usiner.

- Chariot Supérieur Orientable: Le chariot supérieur est orientable, ce qui permet le tournage conique avec une grande précision et facilité.

- Décalage Latéral de la Poupée Mobile: Ce décalage permet le tournage conique long avec une précision optimale.

Performances et commodité

Vis Mère et Volants Gradués: Équipé d'une vis mère montée sur paliers graissés et des volants gradués avec une précision de 0.04/0.01 mm, notre tour à métaux offre des performances exceptionnelles et une manipulation aisée.

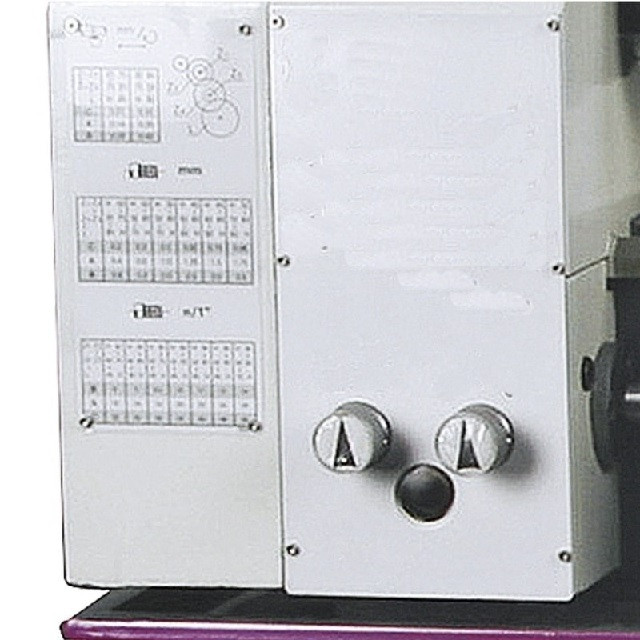

Large Gamme de Filetages: La large gamme de filetages est rendue possible grâce aux pignons en acier fournis de série, offrant une flexibilité maximale pour diverses applications.

Fiabilité et sécurité

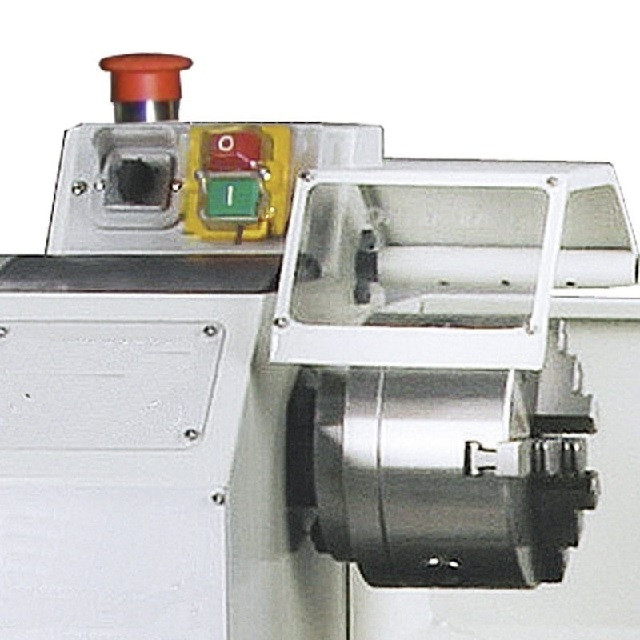

Arrêt d'Urgence Coup de Poing: Notre tour à métaux est équipé d'un arrêt d'urgence coup de poing avec une tension de sécurité, assurant la sécurité de l'utilisateur en cas de besoin.

Carter de Protection et Inversion Electrique: Le carter de protection de mandrin est asservi électriquement, assurant une sécurité supplémentaire.
De plus, l'inversion électrique du sens de rotation droite/gauche est disponible sur le panneau de commande en façade pour une utilisation pratique.

Conception ergonomique et entretien facile

Changement de Vitesse Simple et Rapide: Le changement de vitesse est simple et rapide grâce aux courroies en V, permettant une adaptation rapide aux exigences de l'application.

Motorisation Haute Performance Sans Entretien: Notre tour à métaux est doté d'une motorisation haute performance sans entretien, garantissant une utilisation fiable et sans souci pendant de nombreuses années.



- Hauteur de pointes   125 mm
- Distance entre-pointes   550 mm
- Ø usinable au-dessus du banc   246 mm
- Ø usinable au-dessus du chariot   149 mm
- Largeur de banc   134 mm

Vitesse

Nombre de vitesses 6
Vitesse de broche   125 – 2000 T/min.

Données électriques

- Puissance moteur   0,75 kW
- Alimentation   230 V   Fréquence   50 Hz

Attachement

- Attachement de broche   Cône court
- Alésage de broche   Ø 26 mm
- Cône morse de la broche   CM 4
- Section d‘outils   Max. 12 x 12 mm

Poupée mobile

- Cône Morse du fourreau   CM 2
- Course du fourreau   65 mm
- Ø du fourreau   30 mm

Déplacements / Filetages

- Filetages métriques   0,2 – 4 mm/T
- Nombre de pas métriques   21
- Filets au pouces (TPI)   56 – 8 TPI
- Nombre de pas (Filets au pouces)   21

Course

- Course du chariot supérieur   70 mm
- Course du chariot transversal   110 mm
- Course du chariot longitudinal   550 mm

Alimentation

- Avances longitudinales   0,07 – 0,4 mm/tour
- Nombre d'avances longitudinales   6

Dimensions et poids

- Longueur   1250 mm
- Largeur   585 mm
- Poids net (brut)   138 kg
