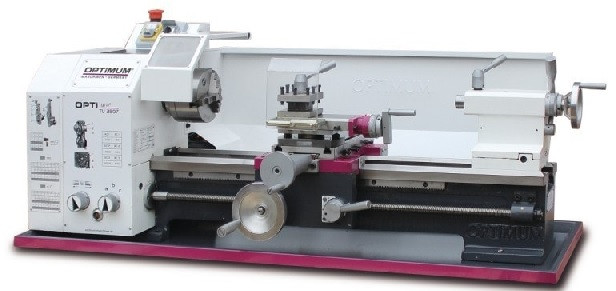

Tour à métaux 0,85 kW

Ce tour à métaux est construit sur un banc prismatique en fonte, traité par induction et rigoureusement rectifié pour une durabilité et une précision maximales (HRC 42 - 52). C

Cette base solide assure une stabilité exceptionnelle et une résistance aux contraintes de l'usinage.



Fabrication de haute précision

Chaque élément de notre tour à métaux est fabriqué avec une attention méticuleuse aux détails et à la précision.
Nous nous engageons à offrir des performances fiables et constantes pour répondre aux besoins exigeants de l'usinage industriel.



Précision de concentricité exceptionnelle

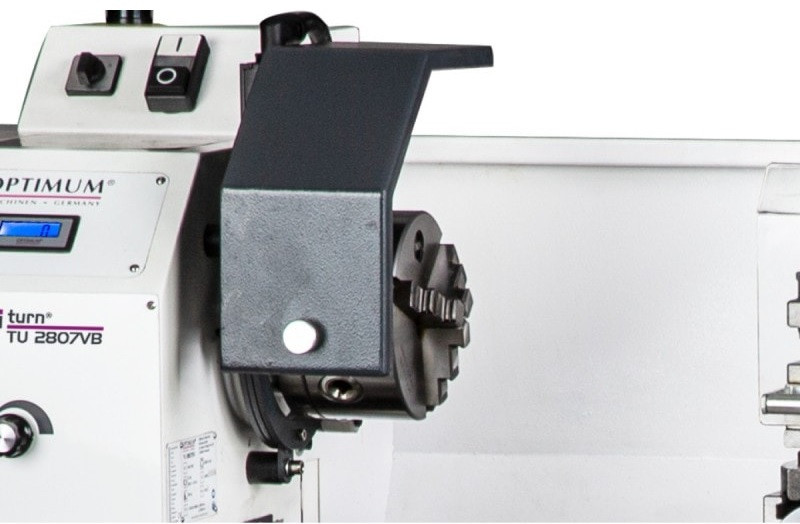

La précision est au cœur de notre conception. Avec une précision de concentricité du nez de broche inférieure à 0.009 mm et une précision de concentricité du mandrin inférieure à 0.04 mm, vous pouvez compter sur des résultats d'usinage précis et cohérents à chaque utilisation.



Sécurité Prioritaire avec arrêt d'urgence "Coup de Poing"

La sécurité de l'opérateur est une priorité absolue. Notre tour à métaux est équipé d'un arrêt d'urgence "coup de poing" avec une tension de sécurité pour une réaction rapide en cas de besoin, garantissant un environnement de travail sûr et protégé.



Chariots multiples pour une polyvalence maximale

Pour une polyvalence optimale, notre tour à métaux est équipé de trois chariots : longitudinal, transversal et supérieur.
Le chariot transversal est rainuré pour une fixation sécurisée des outils, tandis que le chariot supérieur est orientable pour le tournage conique, offrant une flexibilité étendue dans vos projets d'usinage.



Conception ingénieuse pour une performance optimale

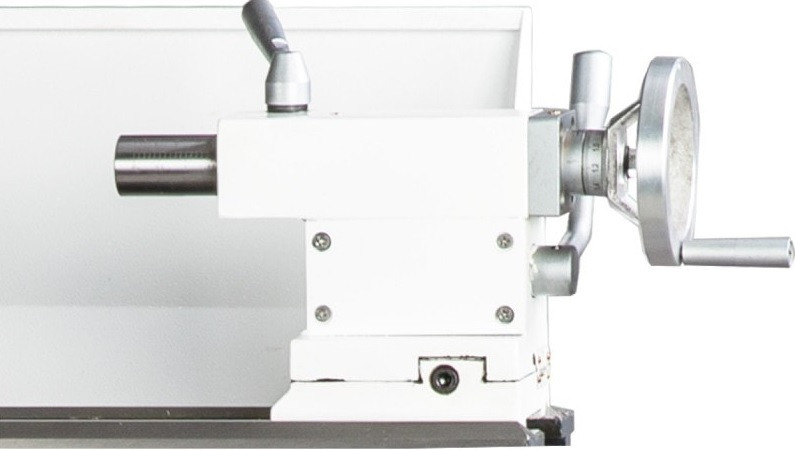

La poupée mobile est dotée d'un décalage latéral permettant le tournage conique long, élargissant encore les possibilités d'usinage.
De plus, notre tour est équipé d'une vis mère montée sur des paliers graissés, assurant des opérations de filetage fluides et une avance longitudinale automatique précise.



Contrôle précis avec volants gradués

Pour un contrôle accru, les volants des chariots sont gradués avec une précision de 0.04/0.01 mm, avec une fonction de remise à zéro pour une précision constante et une facilité d'utilisation.



Polyvalence accrue grâce à une large gamme de filetages

Profitez d'une grande variété de filetages grâce aux pignons en acier fournis en standard, offrant une polyvalence étendue pour répondre à divers besoins d'usinage et de fabrication.

Données électriques

- Alimentation   400 V
- Puissance moteur   0,85 kW
- Fréquence   50 Hz

- Hauteur de pointes   140 mm
- Distance entre-pointes   700 mm
- Ø usinable au-dessus du banc   266 mm
- Ø usinable au-dessus du chariot   170 mm
- Largeur de banc   180 mm

Vitesse

- Nombre de vitesses   6
- Vitesse de broche   150 – 2000 T/min.

Attachement

- Attachement de broche   Cône court
- Alésage de broche   Ø 26 mm
- Cône morse de la broche   CM 4   Section d‘outils   Max. 12 x 12 mm

Poupée mobile

- Cône Morse du fourreau   CM 2
- Course du fourreau   85 mm
- Ø du fourreau   30 mm

Déplacements / Filetages

- Filetages métriques   0,2 – 3,5 mm/T
- Nombre de pas métriques   18
- Filets au pouces (TPI)   56 – 8 TPI
- Nombre de pas (Filets au pouces)   21

Course

- Course du chariot supérieur   60 mm
- Course du chariot transversal   160 mm
- Course du chariot longitudinal   580 mm

Alimentation

- Nombre d'avances longitudinales   6
- Avances longitudinales   0,07 – 0,4 mm/tour

Dimensions et poids

- Longueur   1370 mm
- Largeur   640 mm
- Poids net (brut)   196 kg
