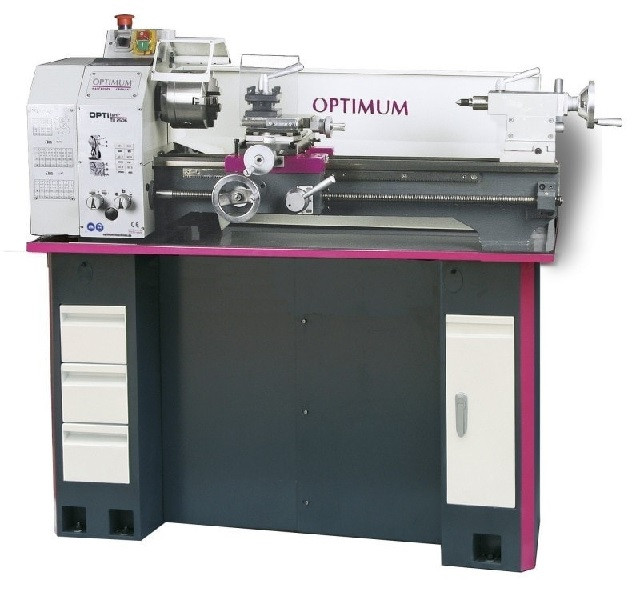

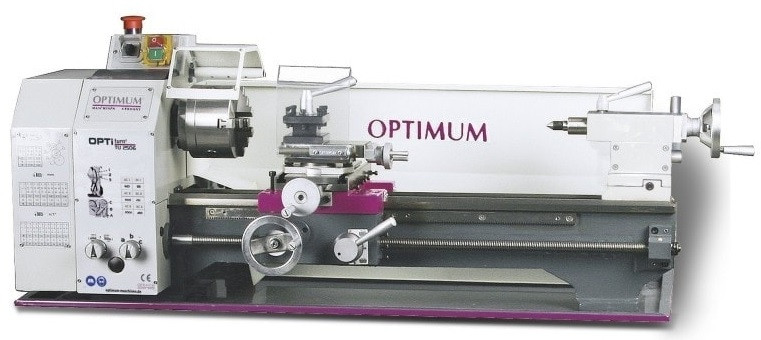

Tour à métaux avec verniers gradués

Ce tour à métaux avec verniers gradués est doté d'un banc prismatique en fonte, trempé par induction et rectifié avec précision (HRC 42 - 52).

Cette structure assure une solidité et une résistance optimales, permettant des opérations de tournage précises et fiables.



Fabrication de haute précision :

Chaque composant du tour à métaux est fabriqué avec une précision extrême, garantissant des performances constantes et une durabilité accrue.
Les normes élevées de fabrication garantissent une qualité constante et une fiabilité opérationnelle.



Equipement avancé :

Le tour à métaux est équipé de trois chariots distincts : longitudinal, transversal et supérieur.
Chaque chariot est conçu pour des fonctions spécifiques, offrant une polyvalence et une efficacité accrues lors des opérations de tournage.



Fonctionnalités avancées :

- Le chariot transversal est rainuré, assurant une stabilité optimale lors du déplacement de la pièce à usiner.

- Le chariot supérieur est orientable, permettant le tournage conique avec une grande précision et facilitant les opérations complexes.

- La poupée mobile peut être décalée latéralement, offrant la possibilité de réaliser des tournages coniques longs avec une grande précision.

Performances optimal :

Le tour à métaux est équipé d'une vis mère montée sur paliers graissés, assurant des opérations de filetage et d'avance longitudinale automatique précises et fluides.
Les volants des chariots sont gradués avec une précision de 0.04/0.01 mm, offrant un contrôle total sur les mouvements.



Conception ergonomique :

La conception du tour à métaux intègre des éléments ergonomiques tels qu'une manette d'inversion en façade pour le pas à gauche, facilitant ainsi les ajustements lors des opérations.

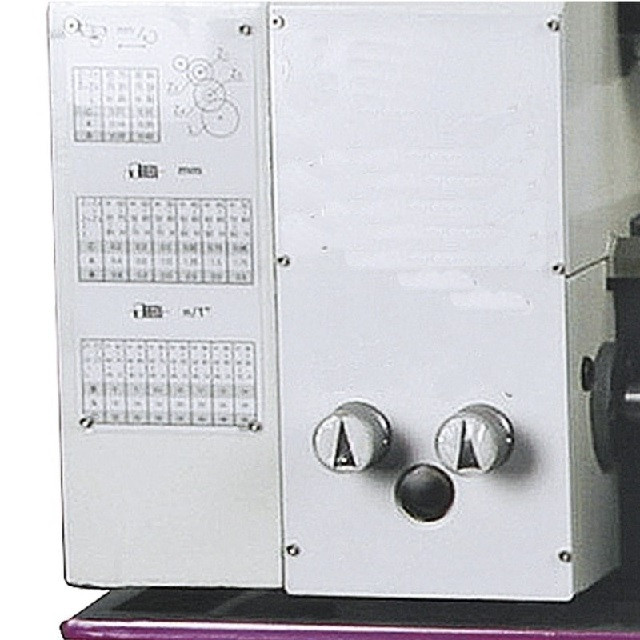

Le changement de vitesse est simple et rapide grâce aux courroies en V, assurant une productivité optimale.



Fiabilité et sécurité :

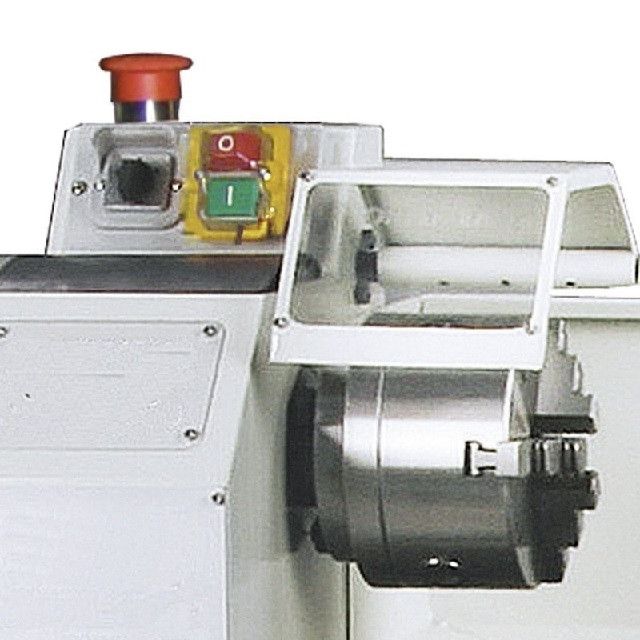

Le tour à métaux est conçu avec une attention particulière à la sécurité, avec un arrêt d'urgence "coup de poing" et un carter de protection de mandrin asservi électriquement.
La motorisation haute performance garantit un fonctionnement sans entretien et une longue durée de vie.



Normes et contrôle de qualité :

Le tour à métaux est conforme aux normes DIN 8606 en matière d'outillage, garantissant une qualité et une fiabilité conformes aux normes industrielles les plus élevées.
Chaque unité est accompagnée d'un certificat de contrôle, attestant de sa conformité aux normes et de ses performances.



Rapport qualité/prix exceptionnel :

Offrant une combinaison imbattable de performances, de fonctionnalités avancées et de qualité de fabrication, le tour à métaux représente un excellent rapport qualité/prix pour les professionnels de l'usinage et de la fabrication.

Données électriques

- Puissance moteur   0,75 kW
- Fréquence   50 Hz
- Alimentation   400 V

- Hauteur de pointes   125 mm
- Distance entre-pointes   550 mm
- Ø usinable au-dessus du banc   246 mm
- Ø usinable au-dessus du chariot   149 mm
- Largeur de banc   134 mm

Vitesse

- Nombre de vitesses   6
- Vitesse de broche   125 – 2000 T/min.

Attachement

- Attachement de broche   Cône court
- Alésage de broche   Ø 26 mm
- Cône morse de la broche   CM 4
- Section d‘outils   Max. 12 x 12 mm

Poupée mobile

- Cône Morse du fourreau   CM 2
- Course du fourreau   65 mm
- Ø du fourreau   30 mm

Déplacements / Filetages

- Filetages métriques   0,2 – 4 mm/T
- Nombre de pas métriques   21
- Filets au pouces (TPI)   56 – 8 TPI
- Nombre de pas (Filets au pouces)   21

Course

- Course du chariot supérieur   70 mm
- Course du chariot transversal   110 mm
- Course du chariot longitudinal   550 mm

Alimentation

Avances longitudinales   0,07 – 0,4 mm/tour
Nombre d'avances longitudinales   6

Dimensions et poids

- Longueur   1250 mm
- Largeur   585 mm
- Poids net (brut)   138 kg
