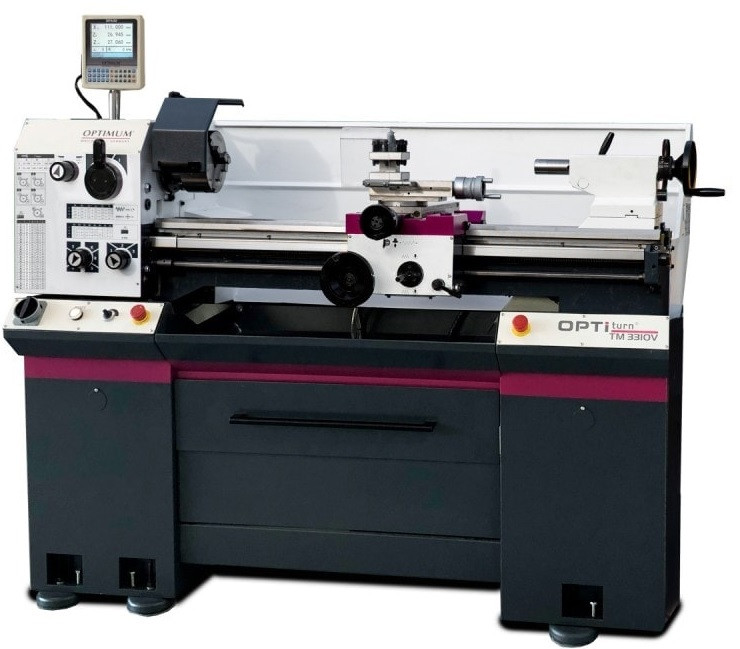

Tour de mécanicien avec indicateur de position numérique

Puissance moteur : 1.5 kW -.réf : 3403027

Code fiche produit :27471218


  • Longueur   1760 mm
  • Largeur   745 mm
  • Poids net (brut)   470 kg

Documentation
Imprimer

Prix
sur demande
Tour industriel


Description

Les tours centraux et les tours centraux se distinguent par leur construction stable et leur manipulation simple.

Fonctionnalités avancées
Parmi les fonctionnalités avancées, on retrouve :
- Décalage latéral ajustable : Possibilité d'ajuster le décalage latéral jusqu'à ± 5 mm pour les opérations de tournage conique long.
- Orientation du chariot supérieur : Le chariot supérieur peut être orienté pour les opérations de tournage conique.
- Avances automatiques : Les avances longitudinales et transversales sont automatiques, facilitant les opérations d'usinage.
- Conception ergonomique et sécurité

Le tour est équipé de volants avec verniers ajustables, de leviers de commande au tablier, et de commutateurs de sécurité testés selon les normes en vigueur.

Précision et facilité d'utilisation
Doté d'un variateur de vitesse électronique, d'un afficheur de vitesse de rotation, d'un afficheur digital DPA 32 et d'un écran LED, ce tour offre une haute précision de travail tout en réduisant les temps d'usinage et les taux d'erreurs.

Equipements standards et accessoires
Le tour est livré avec un mandrin 3 mors, une lampe de travail LED, une tourelle indexée 4 positions, un arrêt d’urgence “coup de poing” à gauche et à droite, ainsi que des règles en verre sur les 3 axes.

Le tour de mécanicien avec indicateur de position numérique est une solution hautement précise, dotée de fonctionnalités avancées et conçue pour garantir une efficacité maximale dans les opérations d'usinage.
Sa robustesse, sa précision et sa facilité d'utilisation en font un outil essentiel pour tout environnement industriel.

  • Caractéristiques générales :

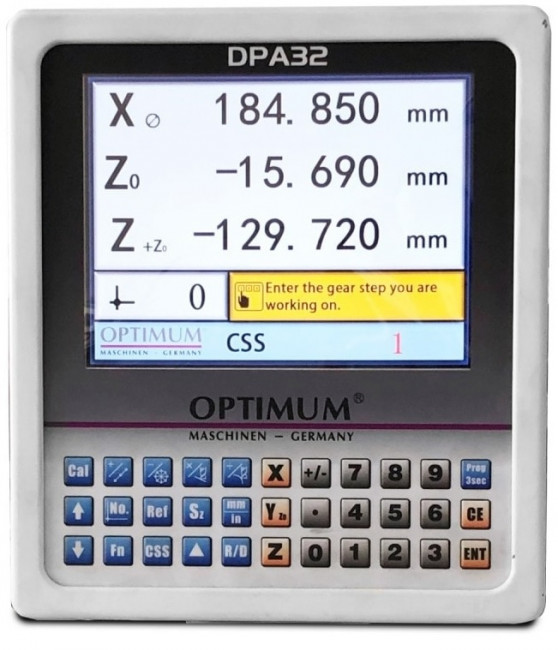

- Le modèle TM 3310V est équipé d'un indicateur de position numérique DPA 32-3 et présente les caractéristiques suivantes :
- Banc prismatique en fonte grise : Le banc est trempé par induction et rectifié avec précision pour assurer une stabilité optimale.
- Système d‘attachement rapide du mandrin : Le mandrin DIN ISO 702-2 Nr. 4 (Camlock D1 - 4) permet un changement rapide et efficace des outils.
- Précision de concentricité : Le tour affiche une précision de concentricité du mandrin inférieure à 0.04 mm et du nez de broche trempé inférieure à 0.015 mm, assurant des opérations précises.
- Entraînement de broche : La broche est entraînée par une boîte de vitesses mécanique, garantissant une transmission de puissance fiable.

  • Caractéristiques techniques :
Données électriques
- Puissance moteur   1.5 kW
- Alimentation   400 V
- Fréquence   50 Hz
- Hauteur de pointes   165 mm
- Distance entre-pointes   1000 mm
- Ø usinable au-dessus du banc   330 mm
- Ø usinable au-dessus du chariot   216 mm
Vitesse
- Nombre de vitesses   6
- Vitesse de broche  14 – 2800 T/min.
Attachement
-  Attachement de broche   Camlock DIN ISO 702-2 No. 4
- Alésage de broche   Ø 38 mm
- Cône morse de la broche   CM 5
- Section d‘outils   Max. 16 x 16 mm
Poupée mobile
- Cône Morse du fourreau   CM 3
- Course du fourreau   100 mm
- Ø du fourreau   38 mm
Déplacements / Filetages
- Filetages métriques   0.4 – 10 mm/T
- Nombre de pas métriques   29
- Filets au pouces (TPI)   56 – 4 TPI
Course
- Course du chariot supérieur   90 mm
- Course du chariot transversal   168 mm
- Course du chariot longitudinal   850 mm
Alimentation
- Avances longitudinales   0.02 – 0.4 mm/tour
- Nombre d'avances longitudinales   24
- Nombre d'avances transversales   32
- Avances transversales   0.01 – 0.2 mm/tour
Dimensions et poids
- Longueur   1760 mm
- Largeur   745 mm
- Poids net (brut)   470 kg


Documentation complémentaire
