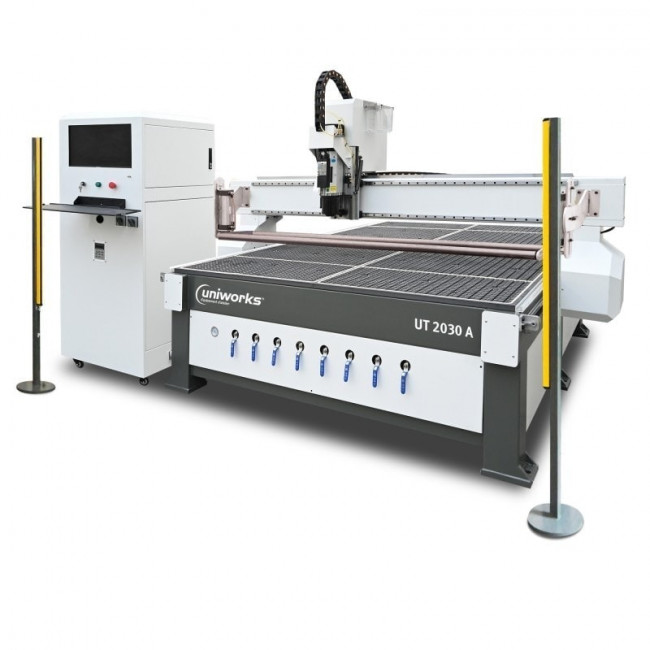

Routeur avec table aspirante à commande numérique

Description

Ce routeur avec table aspirante à commande numérique est conçu pour les professionnels recherchant précision et polyvalence dans le travail du bois, des acryliques et des composites aluminium-plastique.



• Caractéristiques générales :

- De conception robuste avec châssis en acier lourd, assurant une parfaite stabilité.

- Gravure 2 et 3 axes dans le bois tendre, bois dur et bois massif.

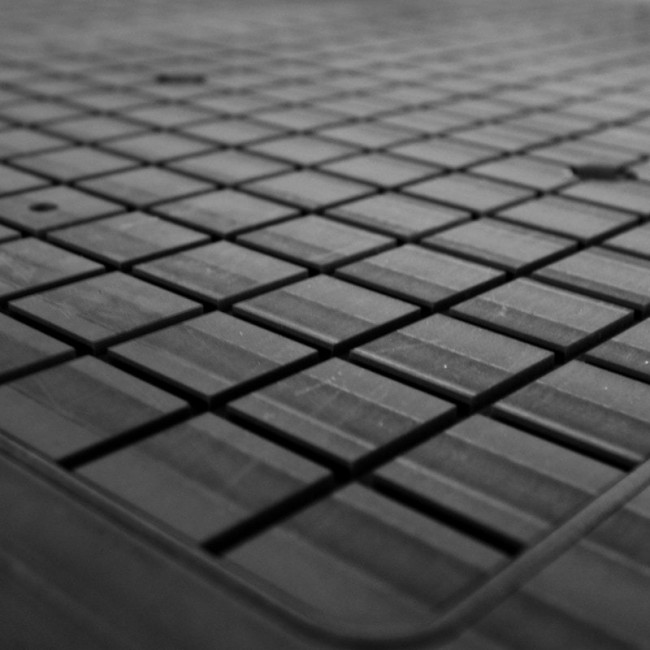

- Table aspirante haute puissance 4.8 kW pour la tenue des pièces.

- Table divisée en zones d’aspiration indépendantes les unes des autres permettant de cibler l’aspiration selon la dimension des pièces.

- Barrière immatérielle de série permettant de sécuriser les opérateurs durant le fonctionnement de la machine.

- Broche ELTE made in ITALY haute puissance 5.6 kW.

- Équipé de deux rouleaux presseurs au niveau de la broche pour un parfait maintien de la matière à usiner.

- Idéal lors de l’utilisation d’une plaque martyre maintenue par la table aspirante.

- Variateur de vitesse jusqu’à 18 000 T/min. avec système de refroidissement par air ;

- Attachement de broche ER 25 (pinces non fournies) ;

- Liaison entre le moteur et la broche avec accouplement permettant une transmission de couple nominal optimale.

- Déplacements souples, silencieux et précis.

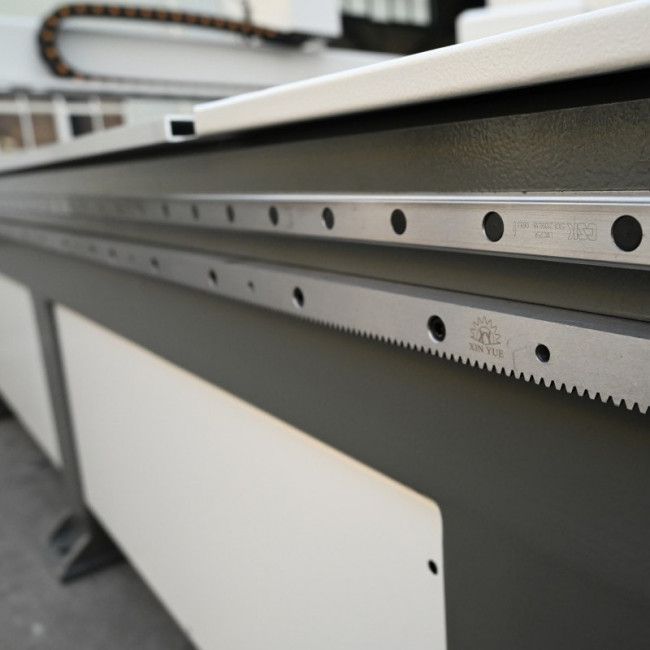

- Déplacement du portique via un système pignon/crémaillère permettant un travail rapide et précis.

- Déplacement de la broche par vis à billes.

- Équipé de servomoteurs hybrides sur les 3 axes afin de limiter le risque de perte de pas durant l’usinage.

- Guidage précis et de haute qualité par guides linéaires à billes.

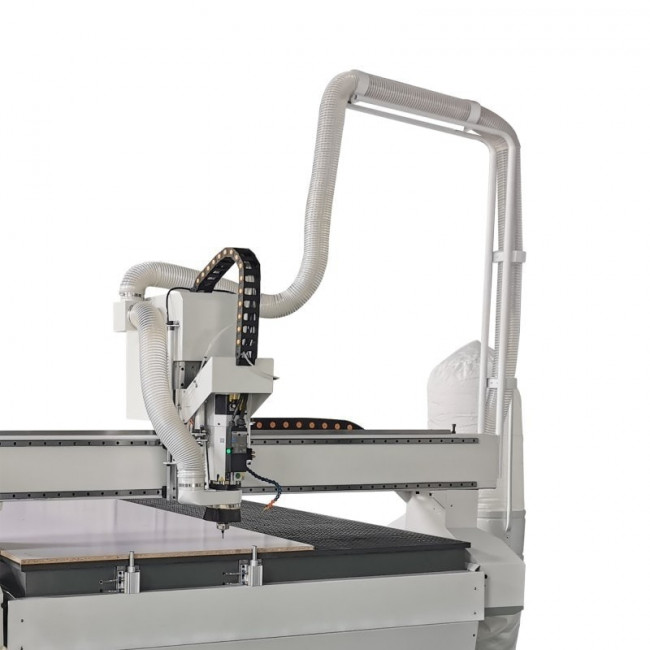

- Système d’aspiration des copeaux, puissance 2.2 kW

- Arrêt d’urgence coup de poing.

- Communication PC/Machine via port USB.

- Applications : réalisation de portes, gravures, décoration, cadran de fenêtre, jouets en bois, réalisation de plan 3D...

- Livré de série avec un PC avec logiciel de pilotage installé et paramétré.

- Mise en service et formation fortement conseillées, nous consulter.

Équipements :

- Guides linéaires : Guidage sur guide linéaire à billes / Assure une précision optimale lors des travaux de gravure et découpe

- Armoire électrique : Structure clairement organisée / De larges dimensions

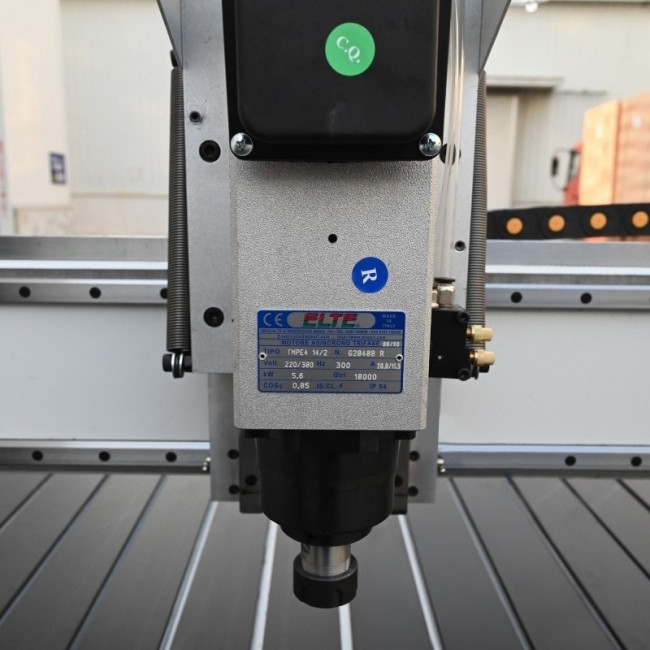

- Broche : Broche haute qualité 5.6KW ELTE “Made in Italy” / Attachement ER 25 / Variateur de vitesse

- Accouplement de l'axe broche : Liaison entre le moteur et la broche avec accouplement permettant une transmission de couple nominal optimale



• Caractéristiques techniques :

- Puissance totale : 2.2 kW

- Alimentation : 400 V / 3 Ph - 50 Hz

- Attachement de broche : ER 25

- Vitesse de broche : 18 000 T/min.

- Hauteur de l'axe Z max. : 200 mm avec accouplement

- Vitesse de déplacement max. : 20 000 mm/min.

- Déplacement des axes : Guides linéaires

- Ø de l'outil : 12.7 mm

- Puissance de la table : 2 x 4.8 kW

- Nombre de zones : 8

- Course Axe X : 2000 mm

- Course Axe Y : 3000 mm

- Course Axe Z : 200 mm

- Format de lecture : G code

- Logiciel de pilotage fourni : Kay

- Entraînement : Servomoteurs hybrides

- Transmission : Pignons et crémaillère

- Puissance de broche : 5.6 kW (Broche ELTE "made in Italy") avec Delta Inverter

- Refroidissement : Par air

- Vitesse de travail max. : 12 000 mm/min.

- Dimension de travail max. : 2000 x 3000 x 200 mm

- Dimensions (L x l x h) : 2270 x 4840 x 1730 mm

- Poids net (brut) : 1900 kg (2000 kg)

---
