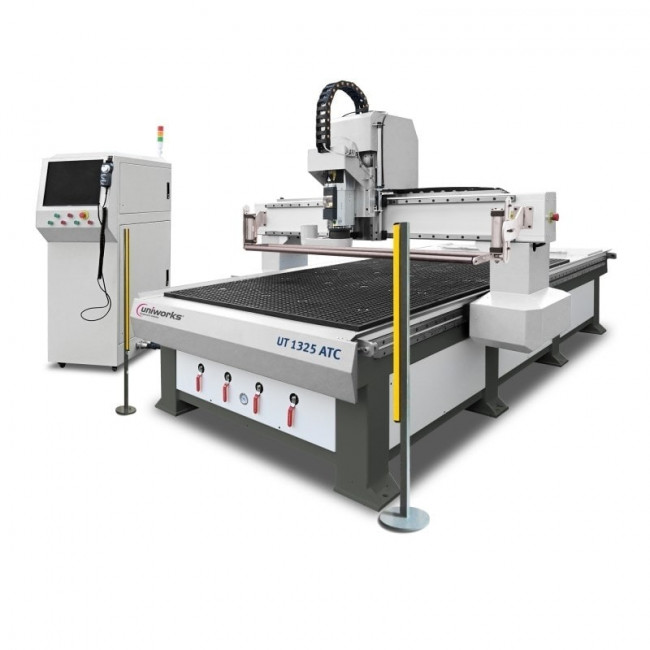

Routeur avec changeur d’outils à commande numérique

Dimension de travail : 1300 x 2500 x 200 mm - .réf : UT1325ATCW

Code fiche produit :96591719


  • Puissance de broche : 9 kW
  • Vitesse de broche max. : 24 000 T/min.
  • Vitesse de déplacement max. : 45 000 mm/min.
  • Vitesse de travail max. : 20 000 mm/min.
  • Dimensions de travail : 1300 x 2500 x 200 mm

Imprimer

Prix
sur demande
Demandez un prix en 30s à notre fournisseur
Tour industriel

Description
Ce routeur avec changeur d’outils à commande numérique est un choix incontournable pour les professionnels nécessitant une précision élevée dans le travail du bois, acrylique, aluminium et plastique, ainsi que pour des applications industrielles lourdes.

  • Caractéristiques générales :
- De conception robuste avec châssis en acier lourd, assurant une parfaite stabilité.
- Gravure 2 et 3 axes dans le bois tendre, bois dur et bois massif.

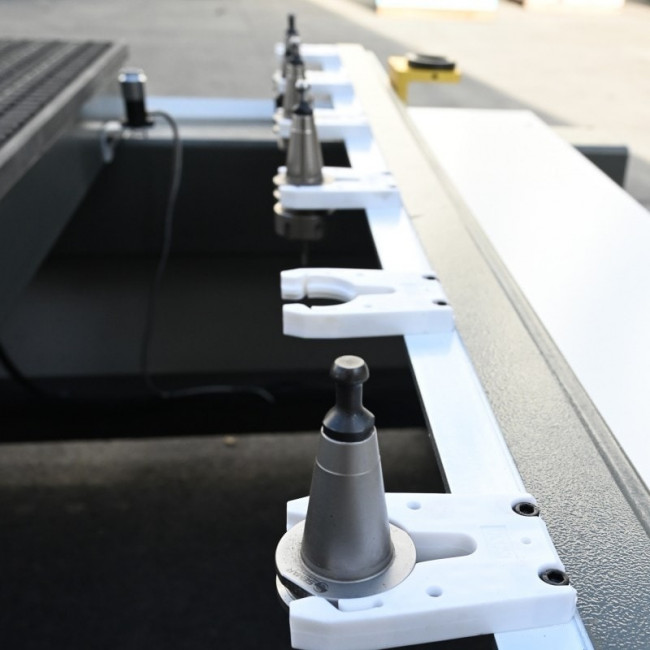

- Changeur d’outils intégré avec un magasin de 6 outils (ISO 30).
- Idéal pour réaliser des pièces complexes avec un seul programme.

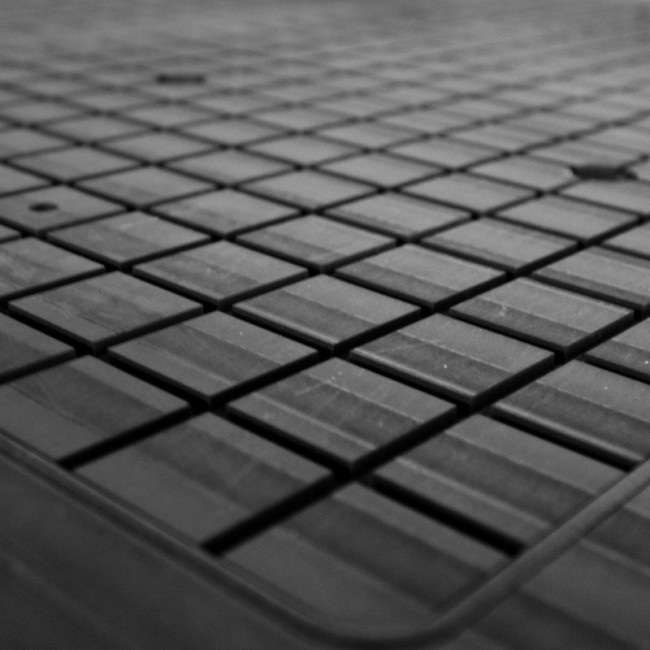

- Table aspirante haute puissance 4.8 kW pour la tenue des pièces.
- Table divisée en zones d’aspiration indépendantes les unes des autres permettant de cibler l’aspiration selon la dimension des pièces.
- Barrière immatérielle de série permettant de sécuriser les opérateurs durant le fonctionnement de la machine.
- Broche HQD ATC haute puissance 9 kW avec changeur pneumatique d’outils.
- Équipé de deux rouleaux presseurs au niveau de la broche pour un parfait maintien de la matière à usiner.
- Idéal lors de l’utilisation d’une plaque martyre maintenue par la table aspirante.
- Variateur de vitesse jusqu’à 24 000 T/min. avec système de refroidissement par air.
- Attachement de broche ER 32 (pinces non fournies).
- Liaison entre le moteur et la broche avec accouplement permettant une transmission de couple nominal optimale.
- Déplacements souples, silencieux et précis.
- Déplacement du portique via un système pignon/crémaillère permettant un travail rapide et précis.
- Déplacement de la broche par vis à billes.
- Équipé d’un servomoteur sur les 3 axes afin de limiter le risque de perte de pas durant l’usinage et le changement d’outils.
- Guidage précis et de haute qualité par guides linéaires à billes.
- Système d’aspiration des copeaux puissance 2.2 kW.
- Arrêt d’urgence, coup de poing.
- Applications : réalisation de portes, gravures, décoration, cadran de fenêtre, jouets en bois, réalisation de plan 3D...
- Panneau de commande CNC SYNTEC de série.
- Mise en service et formation fortement conseillées, nous consulter.
Équipements :
- Changeur d’outils : intégré avec un magasin de 6 outils (ISO 30), idéal pour réaliser des pièces complexes avec un seul programme.
- Table aspirante : haute puissance 4.8 kW, divisée en zones d’aspiration indépendantes les unes des autres, permettant de cibler l’aspiration selon la dimension des pièces.
- Rouleaux presseurs : pour un parfait maintien de la matière à usiner. Idéal lors de l’utilisation d’une plaque martyre maintenue par la table aspirante.

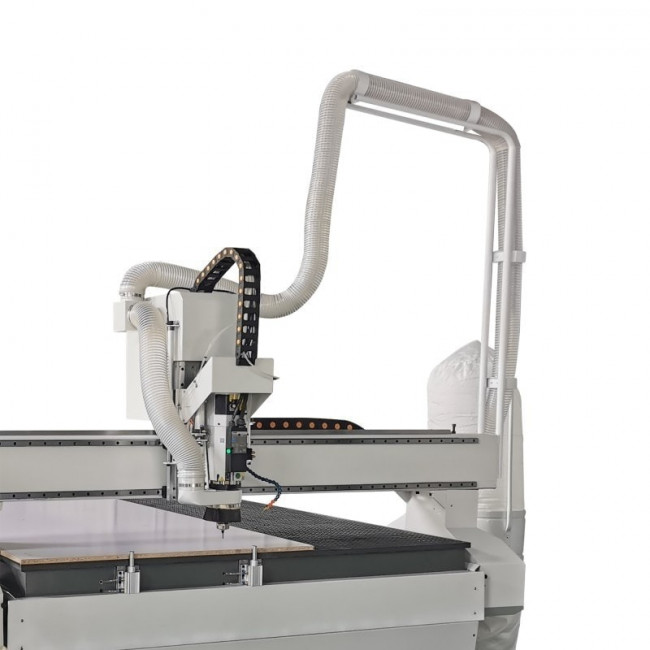

- Système d’aspiration des copeaux et des poussières : optimise les performances, évite les bouchons de poussières qui provoquent le ralentissement de la machine, livré de série.
- Système d’aspiration : système d’aspiration des copeaux, puissance 2.2 kW, turbine en aluminium.

  • Caractéristiques techniques :
Puissance totale :
2.2 kW

Puissance de la table :

4.8 kW

Alimentation :

400 V / 3 Ph - 50 Hz

Attachement de broche :

ER 25

Vitesse de broche :

24 000 T/min.

Puissance de broche :

9 kW avec Delta Inverter

Ø de l'outil :

12.7 mm

Course Axe X :

1300 mm

Course Axe Y :

2500 mm

Course Axe Z :

200 mm

Déplacement des axes :

Guides linéaires avec système de lubrification par bain d'huile

Vitesse de déplacement max. :

45 000 mm/min.

Hauteur de l'axe Z max. :

200 mm avec accouplement

Déplacement de l'axe Z :

Par vis à billes

Entraînement :

Par servomoteurs (made in Japan)

Transmission :

Pignon et crémaillère

Nombre de zones :

4

Refroidissement :

Par air

Logiciel fourni :

SYNTEC CNC controller

Vitesse de travail max. :

20 000 mm/min.

Dimension de travail max. :

1300 x 2500 x 200 mm

Dimensions (L x l x h) :

2200 x 2400 x 2000 mm

Poids net (brut)  :

1700 kg (1800 kg)
