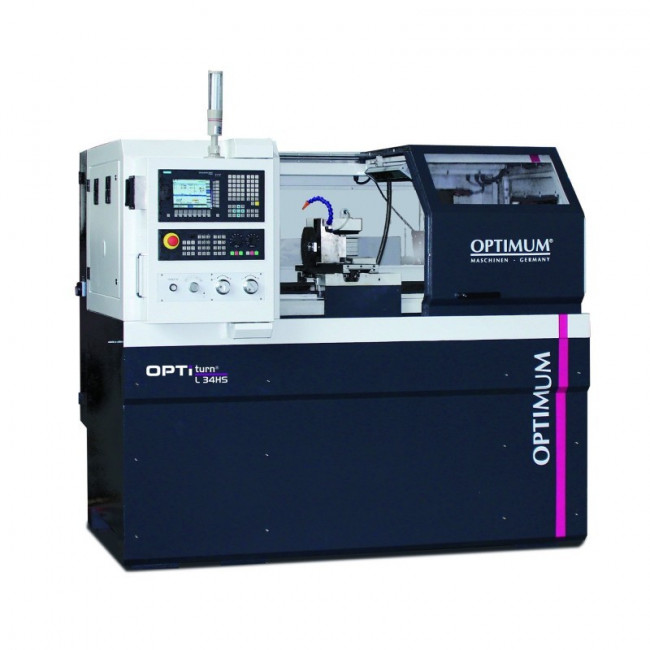

Tour à commande numérique

Puissance totale : 8 KVA 400V / 3Ph ~ 50 Hz

Code fiche produit :74364747


  • Puissance moteur de broche : 3.7 kW
  • Couple moteur : 23.6 Nm
  • Puissance système d'arrosage : 95 W
  • Capacité du réservoir d'arrosage : 75 L

Imprimer

Prix
sur demande
Demandez un prix en 30s à notre fournisseur
Tour industriel

Description
La tour à commande numérique est une machine de traitement de métaux parfaite pour la réalisation de petites séries ainsi que pour l’enseignement technique.

Cette machine d’usinage comporte un banc prismatique en fonte grise, un servomoteur sur tous les axes, une tourelle automatique huit outils, un système d’arrosage et un système de graissage centralisé procurant une qualité de travail optimale.

L’opérateur peut choisir la position la plus adéquate à son travail grâce à un système d’inversion du sens de rotation droite/gauche, un codeur pour le positionnement de la broche (filetage) et un variateur DC Drive avec plage de vitesses étendue de 40 à 4000 T/min.

  • Caractéristiques générales :
- Machine numérique de très grande précision
- Banc haute qualité en fonte grise
- Glissières trempées (HRC 42-52) et rectifiées avec précision
- Roulements de broche haute qualité
- Commande numérique professionnelle Siemens Sinumerik 808D Advanced
- Equipé de vis à billes
- Lubrification centralisée automatique
- Servomoteurs Siemens
- Inversion du sens de rotation droite/gauche
- Capteurs de référence pour les origines machines
- Tourelle automatique électrique 6 outils derrière le banc (outil de tournage à gauche)
- Cartérisation complète aux normes en vigueur
- Accès arrière pour simplifier les travaux d’entretien et de maintenance
- Interrupteur de sécurité sur la porte coulissante avant
- Arrêt d’urgence “coup de poing”
- Système d’arrosage et lampe de travail de série
- Garantie Siemens 2 ans incluse
- Mise en service et formation fortement conseillées, nous consulter

Panneau de commande :
- Port ethernet RJ45
- Écran LED couleur 8,4" avec résolution 800 x 600
- Équipé d'une maintenance à distance
- Fonction AST (Auto Servo Tuding) offre aux utilisateurs une option d'optimisation facile en cas d'exigences dynamiques et de précision plus strictes
- Codeur absolu / aucun déplacement de référencement requis

  • Caractéristiques techniques :
- Puissance totale : 8 KVA 400V / 3Ph ~ 50 Hz
- Puissance moteur de broche : 3.7 kW
- Couple moteur : 23.6 Nm
- Puissance système d'arrosage : 95 W
- Capacité du réservoir d'arrosage : 75 L
- Hauteur de pointes : 170 mm
- Entrepointes : 800 mm
- Ø usinable au-dessus du banc : 340 mm
- Ø usinable au-dessus du chariot : 152 mm
- Largeur du banc : 208 mm
- Capacité de la tourelle : 6 outils, 16 mm max
- Vitesse de broche : 30 à 3500 T/min.
- Diamètre du fourreau : Ø 45 mm
- Alésage de broche : 46 mm
- Dimensions d'outils dans la tourelle : Ø 16 mm
- Capacité de la tourelle max : Ø 16 mm
- Course de l'axe X : 185 mm
- Course de l'axe Z : 540 mm
- Vitesse d'avance sur l'axe X : 6000 mm/min
- Vitesse d'avance sur l'axe Z : 8000 mm/min
- Couple sur l'axe Z : 6 Nm
- Précision de répétabilité : ± 0.015 mm
- Précision de positionnement : ± 0.03 mm
- Cône Morse de poupée mobile : CM 3
- Course du fourreau de poupée mobile : 120 mm
- Dimensions de la machine (L x l x h) : 1950 x 1475 x 1956 mm
- Poids net (brut) : 1200 kg (1400kg)

  • Options :
- Chargeur d'outils : Chargeur 6 outils
- Broche : Équipée d'un encodeur pour le positionnement de la broche (filetage) / Grand alésage de broche Ø 46 mm
- Colonne lumineuse : Indique en permanence le statut de la machine
- Système d'arrosage : Tiroir amovible / Élimination facile des copeaux
- Lampe de travail : Pour un parfait éclairage de la zone de la zone de travail
- Système de lubrification centralisée : Garantit une lubrification régulière et automatique / Tous les points de lubrification sont reliés au système central, permettant une longévité accrue
