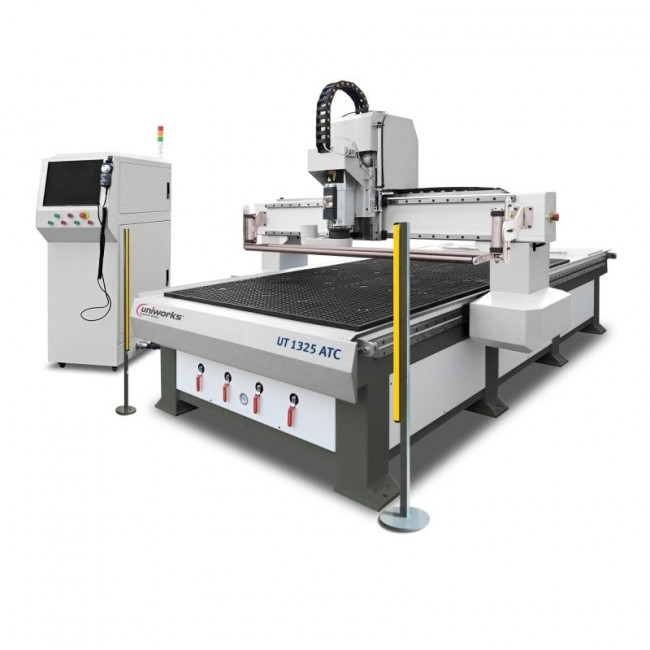

Routeur avec panneau de commande CNC

Dimension de travail : 1500 x 3000 x 200 mm - .réf : UT1530ATCW

Code fiche produit :55411251


  • Puissance de broche : 9 kW
  • Vitesse de broche max. : 24 000 T/min.
  • Vitesse de déplacement max. : 45 000 mm/min.
  • Vitesse de travail max. : 20 000 mm/min.
  • Dimensions de travail : 1500 x 3000 x 200 mm

Imprimer

Prix
sur demande
Demandez un prix en 30s à notre fournisseur
Tour industriel

Description
Ce routeur avec panneau de commande CNC est un équipement professionnel parfait pour le travail du bois, des acryliques et des composites aluminium-plastique, offrant une grande polyvalence pour la fabrication de portes en bois, les gravures et la personnalisation d'objets en 2D ou 3D.

  • Caractéristiques générales :
- De conception robuste avec châssis en acier lourd, assurant une parfaite stabilité.
- Gravure 2 et 3 axes dans le bois tendre, bois dur et bois massif.
- Changeur d’outils intégré avec un magasin de 6 outils (ISO 30).
- Idéal pour réaliser des pièces complexes avec un seul programme.

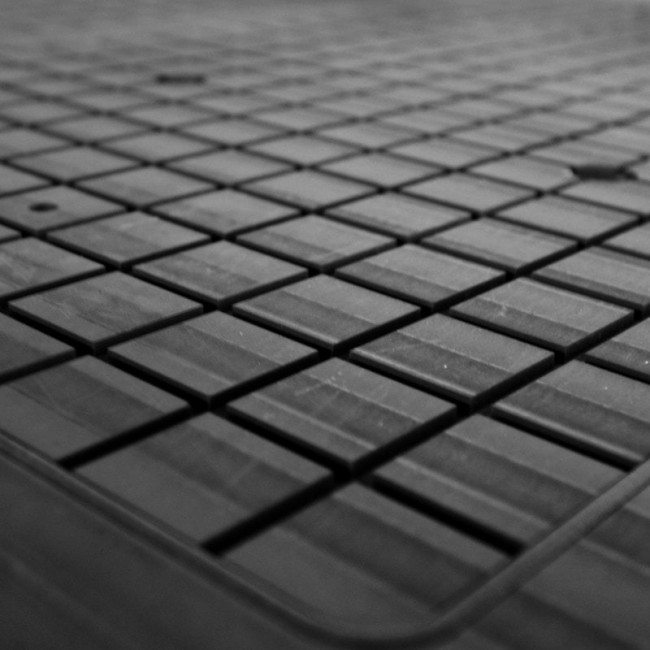

- Table aspirante haute puissance 4.8 kW pour la tenue des pièces.
- Table divisée en zones d’aspiration indépendantes les unes des autres permettant de cibler l’aspiration selon la dimension des pièces.
- Barrière immatérielle de série permettant de sécuriser les opérateurs durant le fonctionnement de la machine.
- Broche HQD ATC haute puissance 9 kW avec changeur pneumatique d’outils.
- Équipé de deux rouleaux presseurs au niveau de la broche pour un parfait maintien de la matière à usiner.
- Idéal lors de l’utilisation d’une plaque martyre maintenue par la table aspirante.
- Variateur de vitesse jusqu’à 24 000 T/min. avec système de refroidissement par air.
- Attachement de broche ER 32 (pinces non fournies).
- Liaison entre le moteur et la broche avec accouplement permettant une transmission de couple nominal optimale.
- Déplacements souples, silencieux et précis.

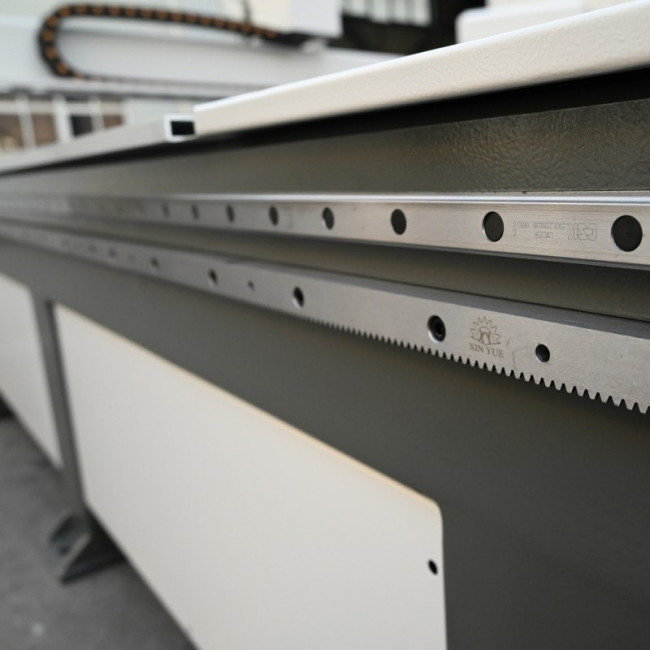

- Déplacement du portique via un système pignon/crémaillère permettant un travail rapide et précis.
- Déplacement de la broche par vis à billes.
- Équipé d’un servomoteur sur les 3 axes afin de limiter le risque de perte de pas durant l’usinage et le changement d’outils.
- Guidage précis et de haute qualité par guides linéaires à billes.

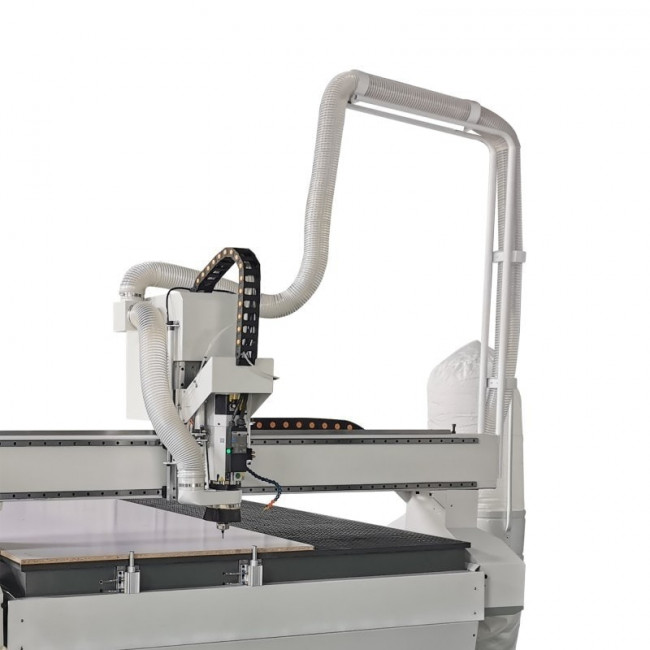

- Système d’aspiration des copeaux puissance 2.2 kW.
- Arrêt d’urgence, coup de poing.
- Applications : réalisation de portes, gravures, décoration, cadran de fenêtre, jouets en bois, réalisation de plan 3D…
- Panneau de commande CNC SYNTEC de série.
- Mise en service et formation fortement conseillées, nous consulter.
Équipements :
- Guides linéaires : guidage sur guide linéaire à billes / Assure une précision optimale lors des travaux de gravure et de découpe.
- Changeur d’outils : intégré avec un magasin de 6 outils (ISO 30). · Idéal pour réaliser des pièces complexes avec un seul programme.
- Table aspirante : haute puissance 4,8 kW. Divisée en zones d’aspiration, indépendantes les unes des autres, permettant de cibler l’aspiration selon la dimension des pièces.
- Rouleaux presseurs : pour un parfait maintien de la matière à usiner. Idéal lors de l’utilisation d’une plaque martyre maintenue par la table aspirante.
- Armoire électrique : structure clairement organisée / De larges dimensions.

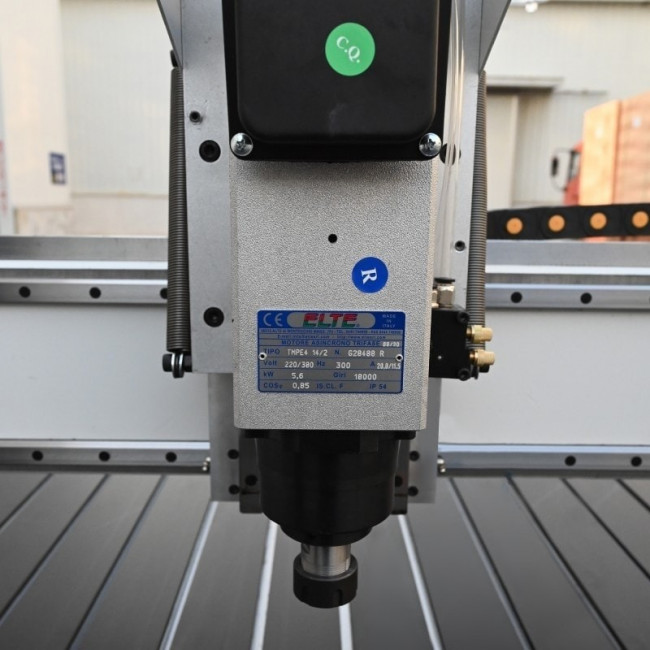

- Broche : Broche haute qualité 5.6 kW ELTE “Made in Italy” / Attachement ER 25 / Variateur de vitesse
- Accouplement de l'axe broche : liaison entre le moteur et la broche avec accouplement permettant une transmission de couple nominal optimale

  • Caractéristiques techniques :
Puissance totale
2.2 kW

Vitesse de broche max.

24000 T/min.

Puissance de broche

9 KW avec Delta Inverter

Ø de l’outil

12.7 mm

Refroidissement de la broche

Par air

Attachement de la broche

ER 25

Nombre d'outils

6 outils (ISO 30)

Nombre de zones

6

Entraînement

Par servomoteurs (made in Japan)

Transmission

Pignon et crémaillère

Déplacement des axes

Guides linéaires avec système de lubrification par bain d‘huile

Dimensions de travail max.

1500 x 3000 x 200 mm

Vitesse de travail max.

20000 mm/min.

Vitesse de déplacement max.

45000 mm/min.

Puissance de la table

4.8 kW

Course axe X

1500 mm

Course axe Y

3000 mm

Course axe Z

200 mm

Hauteur de l'axe Z max.

200 mm avec accouplement

Déplacement de l'axe Z

Par vis à billes

Dimensions (L x l x h)

4150 x 2150 x 1900 mm

Poids net (brut)

1900 kg (2000 kg)
