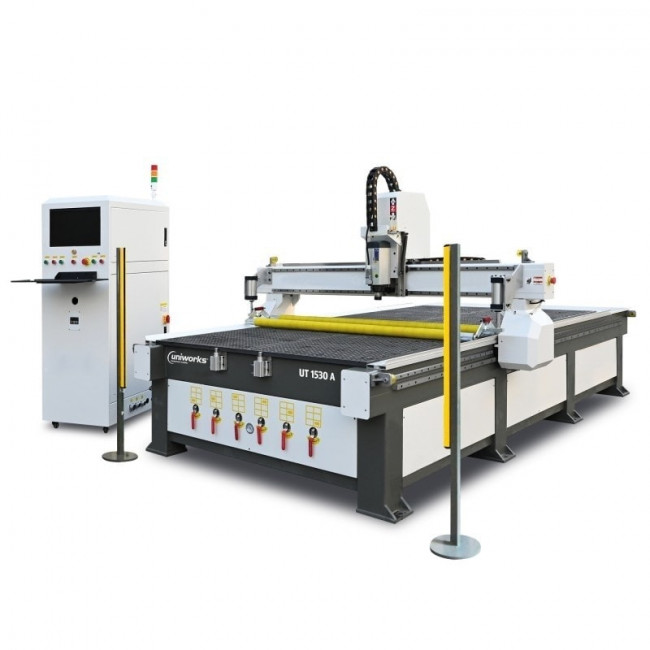

Ce routeur à commande numérique avec table aspirante est un équipement de pointe pour le travail précis du bois, des acryliques et des composites aluminium-plastique, idéal pour les professionnels de la fabrication et de la personnalisation.
-
Caractéristiques générales :
- De conception robuste avec châssis en acier lourd, assurant une parfaite stabilité.
- Gravure 2 et 3 axes dans le bois tendre, bois dur et bois massif.

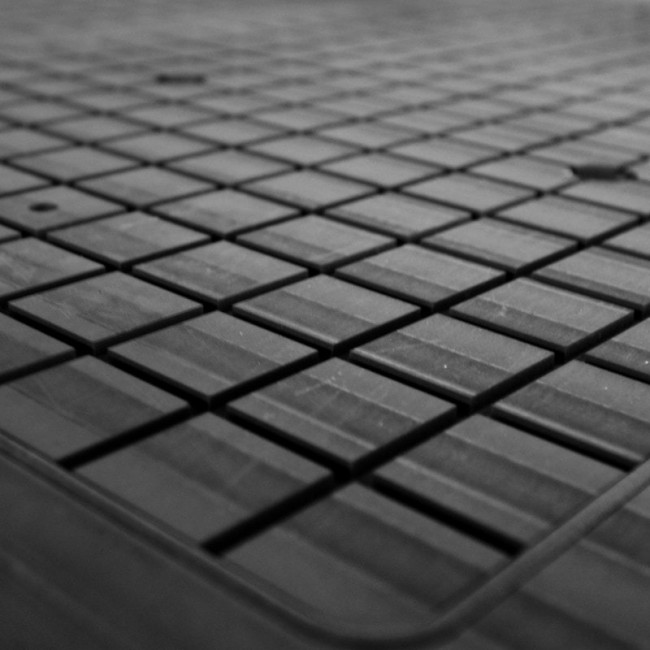

- Table aspirante haute puissance 4.8 kW pour la tenue des pièces.
- Table divisée en zones d’aspiration indépendantes les unes des autres permettant de cibler l’aspiration selon la dimension des pièces.
- Barrière immatérielle de série permettant de sécuriser les opérateurs durant le fonctionnement de la machine.

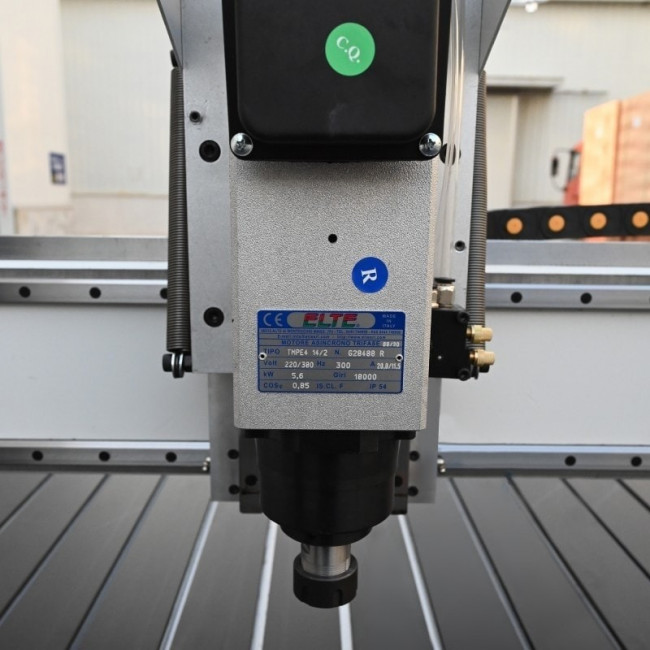

- Broche ELTE made in ITALY haute puissance 5.6 kW.
- Équipé de deux rouleaux presseurs au niveau de la broche pour un parfait maintien de la matière à usiner.
- Idéal lors de l’utilisation d’une plaque martyre maintenue par la table aspirante.
- Variateur de vitesse jusqu’à 18 000 T/min. avec système de refroidissement par air ;
- Attachement de broche ER 25 (pinces non fournies) ;
- Liaison entre le moteur et la broche avec accouplement permettant une transmission de couple nominal optimale.
- Déplacements souples, silencieux et précis.

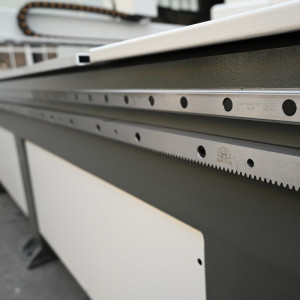

- Déplacement du portique via un système pignon/crémaillère permettant un travail rapide et précis.
- Déplacement de la broche par vis à billes.
- Équipé de servomoteurs hybrides sur les 3 axes afin de limiter le risque de perte de pas durant l’usinage.
- Guidage précis et de haute qualité par guides linéaires à billes.

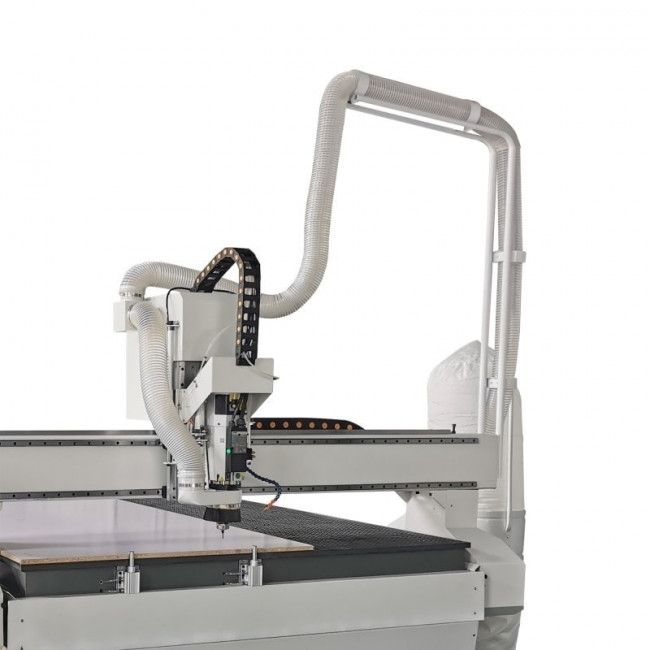

- Système d’aspiration des copeaux, puissance 2.2 kW
- Arrêt d’urgence coup de poing.
- Communication PC/Machine via port USB.
- Applications : réalisation de portes, gravures, décoration, cadran de fenêtre, jouets en bois, réalisation de plan 3D...
- Livré de série avec un PC avec logiciel de pilotage installé et paramétré.
- Mise en service et formation fortement conseillées, nous consulter.
Équipements :
- Table aspirante · Haute puissance 4.8 kW, divisée en zones d’aspiration indépendantes les unes des autres, permettant de cibler l’aspiration selon la dimension des pièces.
- Rouleaux presseurs : Pour un parfait maintien de la matière à usiner. Idéal lors de l’utilisation d’une plaque martyre maintenue par la table aspirante.
- Guides linéaires : Guidage sur guide linéaire à billes / Assure une précision optimale lors des travaux de gravure et découpe.
- Broche : Broche haute qualité 5.6 KW ELTE “Made in Italy” / Attachement ER 25 / Variateur de vitesse
- Accouplement de l'axe broche : Liaison entre le moteur et la broche avec accouplement permettant une transmission de couple nominal optimale.
- Système d’aspiration : Système d’aspiration des copeaux, puissance 2.2 kW , turbine en aluminium
- Système d’aspiration des copeaux et poussières : Optimise les performances, évite les bouchons de poussières qui provoquent le ralentissement de la machine, livré de série.
-
Caractéristiques techniques :
- Puissance totale : 2.2 kW
- Alimentation : 400 V / 3 Ph - 50 Hz
- Attachement de broche : ER 25
- Vitesse de broche : 18 000 T/min.
- Hauteur de l'axe Z max. : 200 mm avec accouplement
- Déplacement de l'axe Z : Par vis à billes
- Vitesse de déplacement max. : 20 000 mm/min.
- Déplacement des axes : Guides linéaires
- Ø de l'outil : 12.7 mm
- Puissance de la table : 4.8 kW
- Course Axe X : 1500 mm
- Course Axe Y : 3000 mm
- Course Axe Z : 200 mm
- Format de lecture : G code
- Logiciel de pilotage fourni : Kay
- Entraînement : Servomoteurs hybrides
- Transmission : Pignons et crémaillère
- Puissance de broche : 5.6 kW (Broche ELTE "made in Italy") avec Delta Inverter
- Refroidissement : Par air
- Vitesse de travail max. : 12 000 mm/min.
- Dimension de travail max. : 1500 x 3000 x 200 mm
- Dimensions (L x l x h) : 2050 x 3700 x 1900 mm
- Poids net (brut) : 1300 kg (1400 kg)
