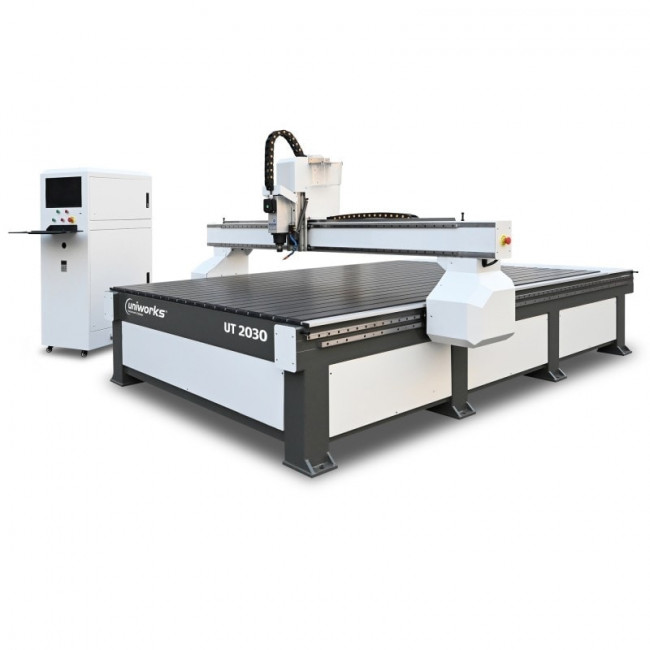

Routeur à commande numérique à 3 axes

Ce routeur à commande numérique à 3 axes est une solution polyvalente conçue pour l'artisanat de précision, la gravure et le fraisage.



Polyvalence pour diverses applications

La machine offre une grande polyvalence pour répondre à vos besoins en gravure et fraisage.

Il excelle dans la création d'enseignes publicitaires accrocheuses, la personnalisation d'objets, et bien plus encore. Que vous travailliez avec du bois, du plastique, du métal, ou d'autres matériaux, ce routeur est l'outil idéal pour vos projets.



Précision et fiabilité

Doté d'une technologie de commande numérique avancée, ce routeur garantit une précision exacte dans chaque découpe et gravure.

Vous pouvez compter sur sa fiabilité pour produire des résultats de qualité constante, même pour les tâches les plus exigeantes.

Il vous permet de créer des pièces précises avec une grande facilité.



Durabilité et longévité

Fabriqué avec des matériaux de haute qualité, le routeur est conçu pour durer.

Il résiste aux rigueurs de l'utilisation quotidienne et est un investissement durable pour votre atelier.

Vous pouvez compter sur sa robustesse pour répondre à vos besoins de production sur le long terme.



- De conception robuste avec châssis en acier lourd, assurant une parfaite stabilité

- Gravure 2 et 3 axes dans le bois, PVC, PMMA, laiton, cuivre et la plupart des métaux non ferreux

- Broche ELTE made in ITALY haute puissance 5.6 kW

- Variateur de vitesse jusqu’à 18 000 T/min. Avec système de refroidissement par air

- Attachement de broche ER 25 (pinces non fournies)

- Liaison entre le moteur et la broche avec accouplement permettant une transmission de couple nominal optimale

- Déplacements souples, silencieux et précis

- Déplacement du portique via un système pignon/crémaillère permettant un travail rapide et précis

- Déplacement de la broche par vis à billes

- Équipé de servomoteurs sur les 3 axes afin de limiter le risque de perte de pas durant l’usinage

- Guidage précis et de haute qualité par guides linéaires

- Larges dimensions de la table de travail

- Table avec rainures en “T” de série pour un bridage simple et rapide des pièces à usiner

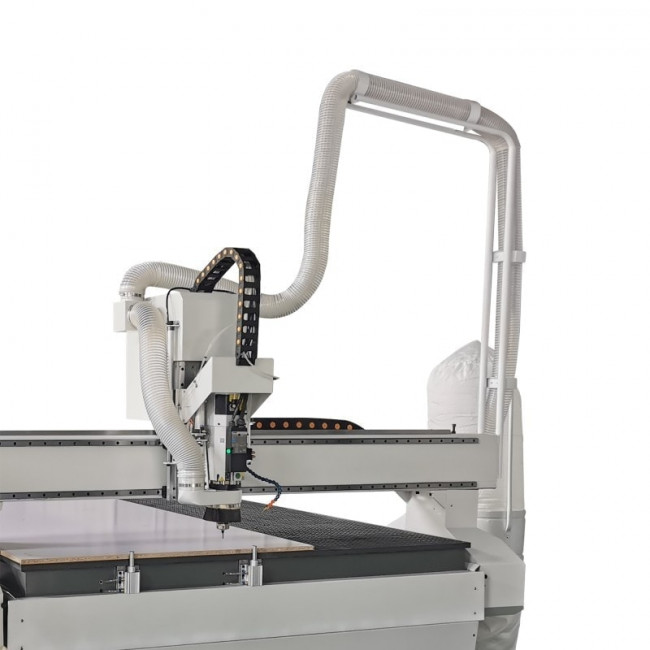

- Système d’aspiration des copeaux puissance 2.2 kW

- Arrêt d'urgence coup de poing

- Communication PC/Machine via port USB

- Applications : découpe de panneaux de signalisation, pour l’affichage publicitaire, gravure de sculpture ou de meuble en bois (panneaux de portes, panneaux d’armoires, etc.).

- Particulièrement adapté pour le travail du bois, PVC, PMMA, plastique, l’acrylique et en fines épaisseurs : le laiton, le cuivre, l’aluminium et l’acier

- Possibilité de livrer un PC avec logiciel de pilotage installé et paramétré (en option : nous consulter)

- Mise en service et formation fortement conseillée, nous consulter

- Pour les applications professionnelles, prévoir un kit de barrières immatérielles (en option) permettant de sécuriser les opérateurs durant le fonctionnement de la machine : nous consulter

 Équipements :

- Guides linéaires : Guidage sur guide linéaire à billes / Assure une précision optimale lors des travaux de gravure et découpe

- Armoire électrique : Structure clairement organisée / De larges dimensions

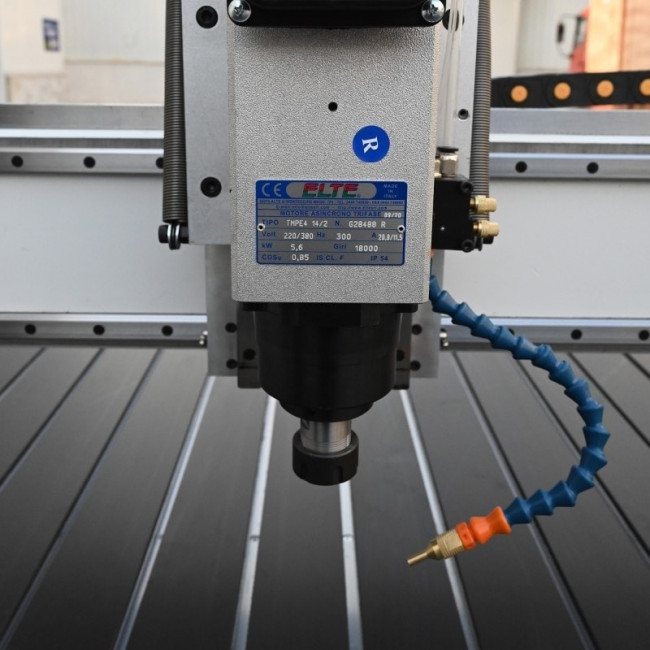

- Broche : Broche haute qualité 5.6 kW ELTE “Made in Italie” / Attachement ER 25 / Variateur de vitesse

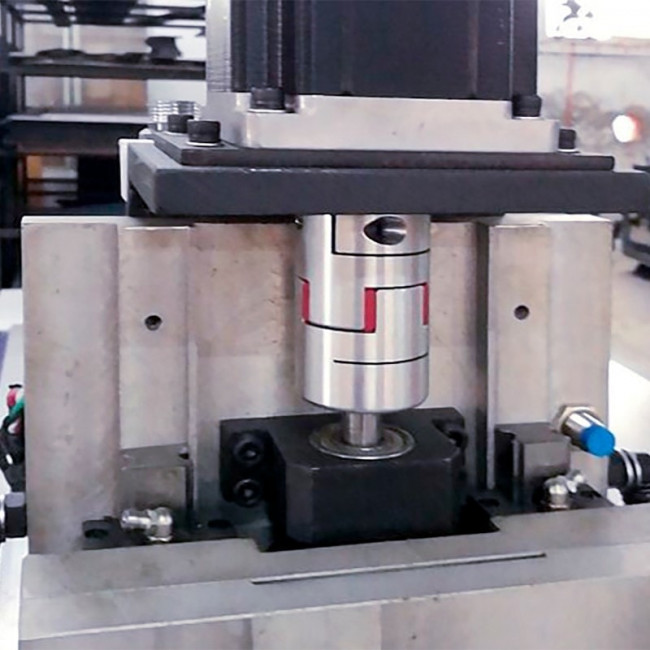

- Accouplement de l'axe broche : Liaison entre le moteur et la broche avec accouplement permettant une transmission de couple nominal optimale



- Alimentation : 400 V / 3 Ph - 50 Hz

- Puissance totale : 2.2 kW / 400 V - 50 Hz

- Vitesse de broche : 18 000 T/min.

- Attachement de broche : ER 25

- Puissance de broche : 5.6 kW (Broche ELTE "made in Italy")

- Ø de l'outil : 12.7 mm

- Course Axe X : 2000 mm

- Course Axe Y : 3000 mm

- Course Axe Z : 200 mm

- Hauteur de l'axe Z max. : 200 mm avec accouplement

- Déplacement de l'axe Z : Par vis à billes

- Largeur des rainures en "T" : 14 mm

- Vitesse de déplacement max. : 18 000 mm/min.

- Vitesse de travail max. : 16 000 mm/min.

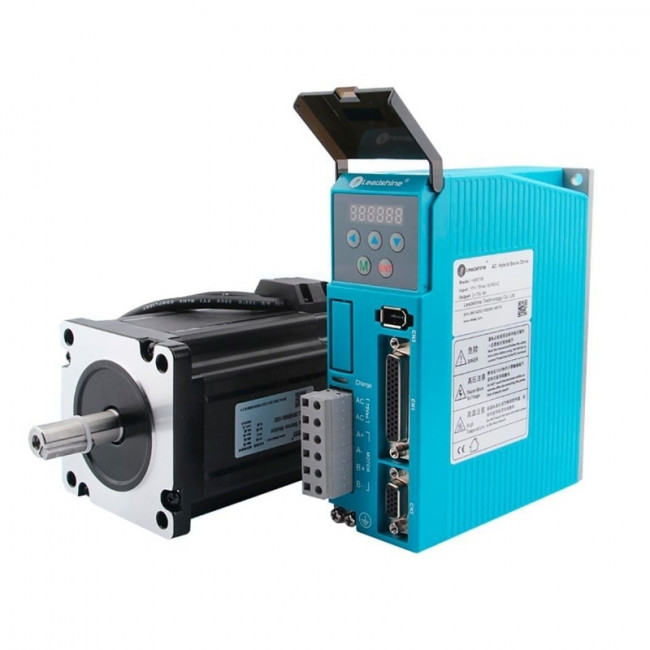

- Entraînement : Servomoteurs hybrides

- Transmission : Pignons et crémaillère

- Déplacement des axes : Guides linéaires

- Dimension de travail max. : 2000 x 3000 x 150 mm

- Refroidissement : Par air

- Format de lecture : G code

- Logiciel de pilotage fourni : Kay

- Dimensions (L x l x h) : 3700 x 2500 x 1900 mm

- Poids net (brut) : 1400 kg (1500 kg)
