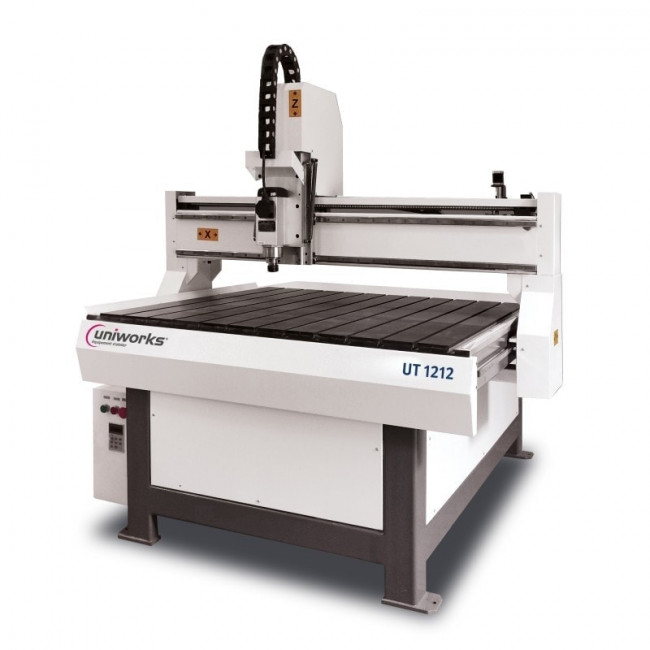

Routeur à commande numérique 3 axes

Description

Ce routeur à commande numérique 3 axes est une machine-outil idéale pour la gravure et le fraisage de précision.



Conçu pour répondre aux besoins diversifiés de fabrication, il excelle dans la création d'enseignes publicitaires accrocheuses, de gravures artistiques minutieuses et la personnalisation d'objets uniques.



Il est capable d'effectuer des gravures en 2 et 3 axes sur une multitude de matériaux.



Quel que soit le matériau que vous utilisez, le routeur vous offre des résultats précis et de haute qualité.



Vous pouvez ainsi réaliser des projets créatifs sur une large gamme de supports.



• Caractéristiques générales :

- De conception robuste avec châssis en acier lourd, assurant une parfaite stabilité

- Gravure 2 et 3 axes dans le bois, PVC, PMMA, laiton, cuivre et la plupart des métaux non ferreux

- Broche haute puissance 2.2 kW

- Variateur de vitesse de 5 000 à 18 000 T/min. Avec système de refroidissement par air

- Attachement de broche ER 20 (pinces non fournies)

- Déplacements souples, silencieux et précis

- Déplacement des 3 axes par vis à billes et doubles noix précontraintes assurant une précision optimale lors des travaux de gravure et de découpes de précision

- Rails de guidage linéaire à billes

- Moteur pas à pas sur les 3 axes

- Liaison entre le moteur et la broche avec accouplement permettant une transmission de couple nominal optimale

- Table avec rainures en “T” de série pour un bridage simple et rapide des pièces à usiner

- Arrêt d'urgence coup de poing

- Communication PC/Machine via port USB

- Applications : découpe de panneaux de signalisation, pour l’affichage publicitaire, gravure de sculpture ou de meuble en bois (panneaux de portes, panneaux d’armoires, etc.).

- Particulièrement adapté pour le travail du bois, PVC, PMMA, plastique, l’acrylique et en fines épaisseurs : le laiton, le cuivre, l’aluminium et l’acier

- Possibilité de livrer un PC avec logiciel de pilotage installé et paramétré (en option : nous consulter)

- Mise en service et formation fortement conseillée (nous consulter)

- Pour les applications professionnelles, prévoir un kit de barrières immatérielles (en option) permettant de sécuriser les opérateurs durant le fonctionnement de la machine : nous consulter

Équipements :

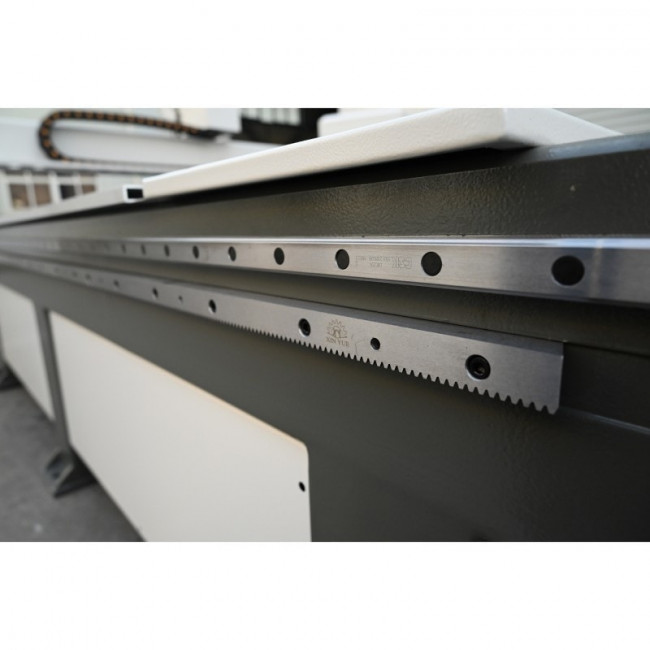

- Guides linéaires : Guidage sur guide linéaire à billes / Assure une précision optimale lors des travaux de gravure et découpe

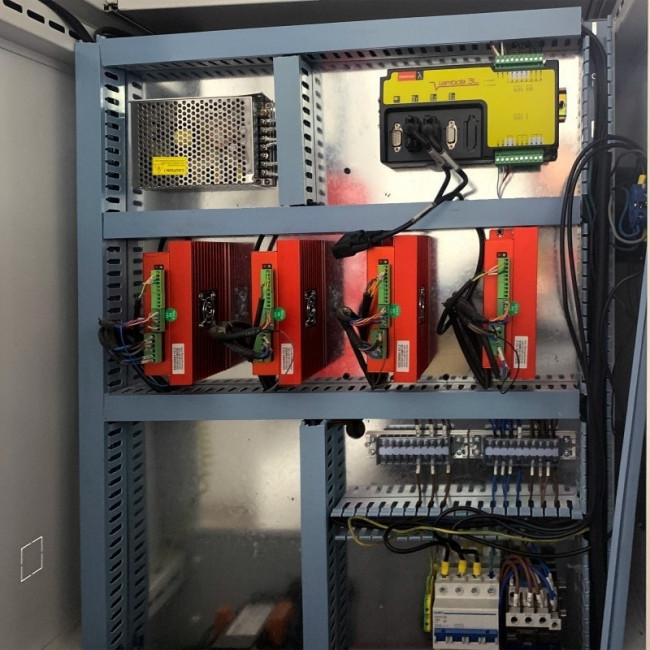

- Armoire électrique : Structure clairement organisée / De larges dimensions

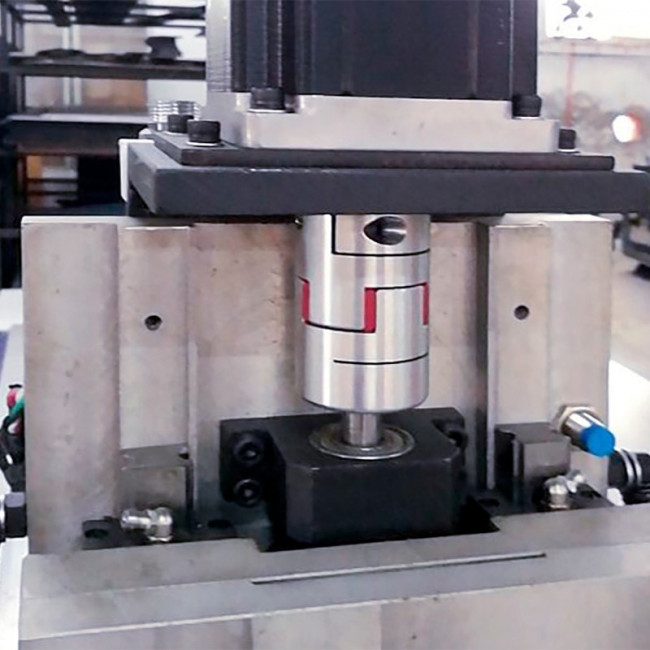

- Accouplement de l'axe de broche : Liaison entre le moteur et la broche avec accouplement permettant une transmission de couple nominal optimale

- Broche : Broche haute qualité 2.2 kW / Attachement ER25 / Variateur de vitesse



• Caractéristiques techniques :

- Alimentation : 220 V / 1 Ph - 50 Hz

- Puissance de broche : 2.2 kW

- Vitesse de broche : 5000 à 18 000 T/min.

- Hauteur de l'axe Z max. : 150 mm avec accouplement

- Attachement de broche : ER 20

- Déplacement de l'axe Z : Par vis à billes

- Ø de l'outil : 6 mm

- Course Axe X : 1200 mm

- Course Axe Y : 1200 mm

- Course Axe Z : 150 mm

- Vitesse de déplacement max. : 7000 mm/min.

- Entraînement : Moteur pas à pas

- Largeur des rainures en "T" : 14 mm

- Format de lecture : G code

- Logiciel de pilotage fourni : Kay

- Refroidissement : Par air

- Vitesse de travail max. : 5000 mm/min.

- Déplacement des axes : Guides linéaires

- Dimensions (L x l x h) : 1850 x 1750 x 1500 mm

- Dimension de travail max. : 1200 x 1200 x 120 mm

- Poids net (brut) : 550 kg (600 kg)

---
