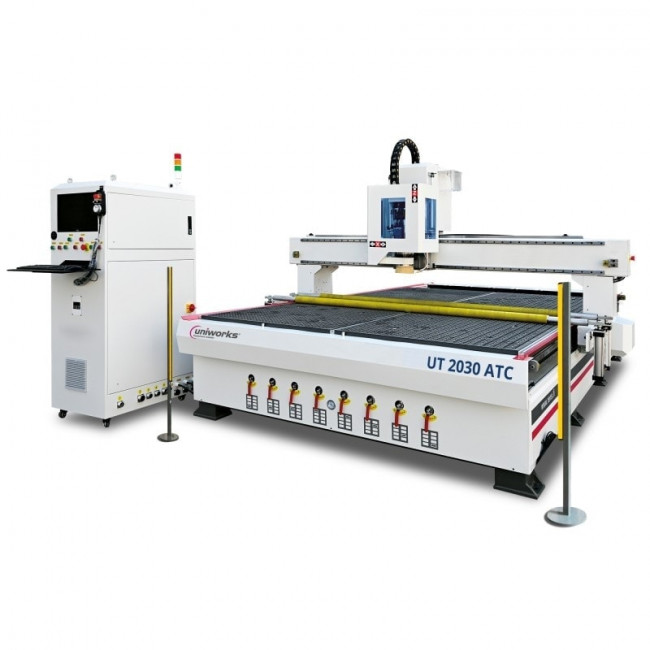

Ces routeurs CNC avec table aspirante sont des machines idéales pour la création de portes en bois, la réalisation de gravures et la personnalisation d'objets en 2D ou 3D.
Dotés de 3 axes et d'un changeur d'outils, ils permettent de travailler une variété de matériaux tels que le bois, l'acrylique et l'aluminium-plastique.
Leur table aspirante de série contribue à maintenir un environnement de travail propre en éliminant efficacement les débris et les poussières générées lors de l'usinage.
Transformez vos idées en réalité avec précision et simplicité grâce à ces machines de qualité supérieure.
-
Caractéristiques générales :
- De conception robuste avec châssis en acier lourd, assurant une parfaite stabilité
- Gravure 2 et 3 axes dans le bois tendre, bois dur et bois massif

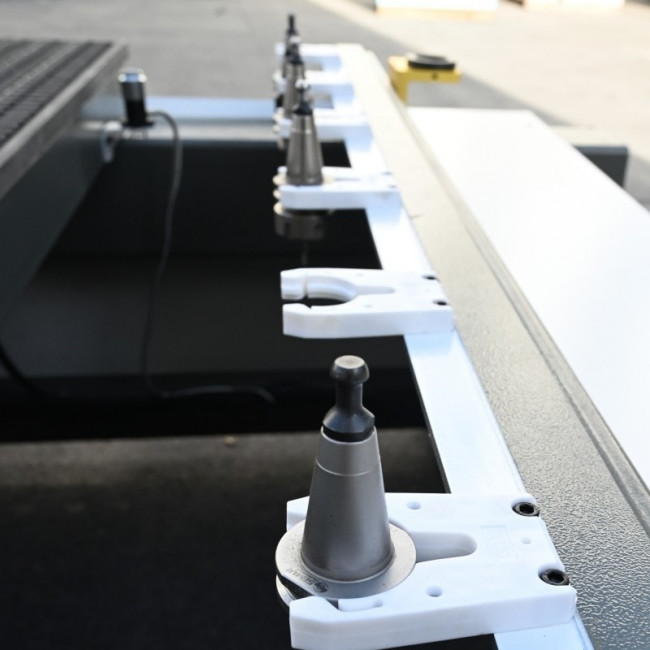

- Changeur d’outils intégré avec un magasin de 6 outils (ISO 30)
- Idéal pour réaliser des pièces complexes avec un seul programme

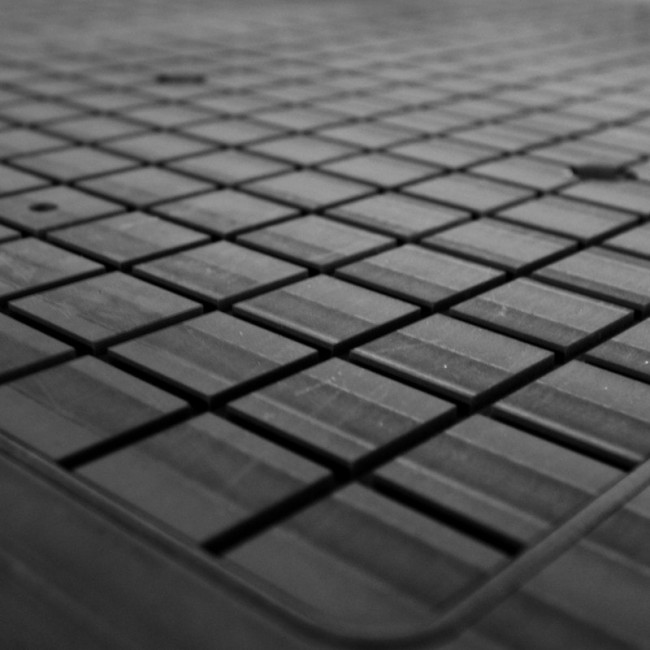

- Table aspirante haute puissance 4.8 kW pour la tenue des pièces
- Table divisée en zones d’aspiration indépendantes les unes des autres permettant de cibler l’aspiration selon la dimension des pièces
- Barrière immatérielle de série (4 unités) permettant de sécuriser les opérateurs durant le fonctionnement de la machine
- Broche HQD ATC haute puissance 9 kW avec changeur pneumatique d’outils
- Equipé de deux rouleaux presseurs au niveau de la broche pour un maintien parfait de la matière à usiner
- Idéal lors de l’utilisation d’une plaque martyre maintenue par la table aspirante
- Variateur de vitesse jusqu’à 18 000 à 24 000 T/min. Avec système de refroidissement par air
- Attachement de broche ER 32 (pinces non fournies)
- Liaison entre le moteur et la broche avec accouplement permettant une transmission de couple nominal optimale
- Déplacements souples, silencieux et précis

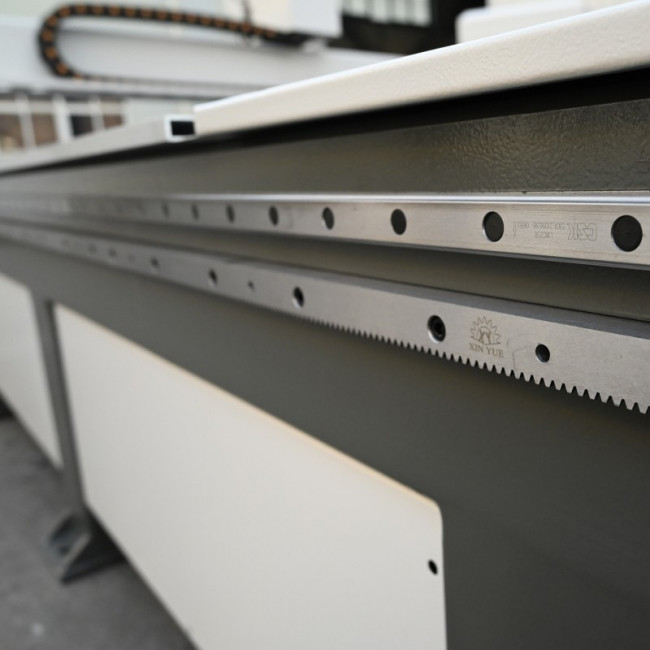

- Déplacement du portique via un système pignon/crémaillère permettant un travail rapide et précis
- Déplacement de la broche par vis à billes
- Équipé d’un servomoteur sur les 3 axes afin de limiter le risque de perte de pas durant l’usinage et le changement d’outils
- Guidage précis et de haute qualité par guides linéaires à billes

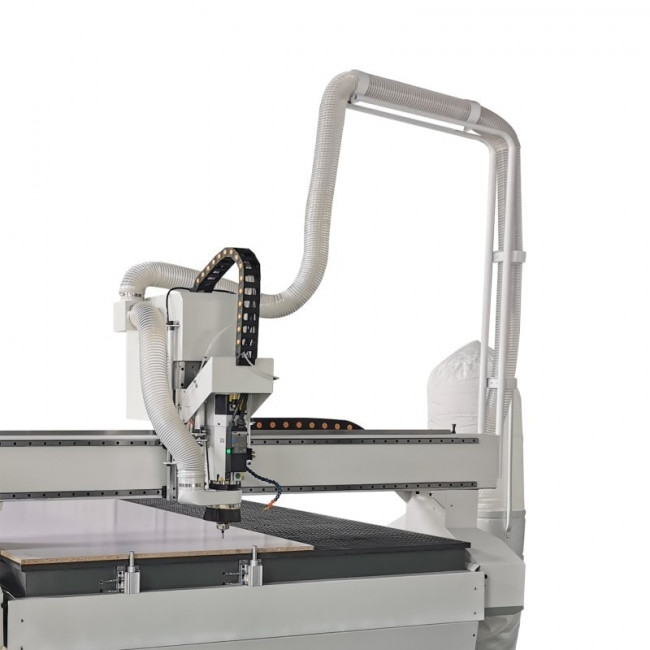

- Système d’aspiration des copeaux puissance 2.2 kW
- Arrêt d’urgence coup de poing
- Applications : réalisation de portes, gravures, décoration, cadran de fenêtre, jouets en bois, réalisation de plan 3D...
- Panneau de commande CNC SYNTEC de série
- Mise en service et formation fortement conseillée, nous consulter
-
Caractéristiques techniques :
- Puissance totale : 2.2 kW / 400 V - 50 Hz
- Alimentation : 400 V / 3 Ph - 50 Hz
- Puissance de la table : 4.8 kW
- Vitesse de broche : 24 000 T/min.
- Puissance de broche : 9 kW avec Delta Inverter
- Ø de l'outil : 12.7 mm
- Attachement de broche : ER 25
- Hauteur de l'axe Z max. : 200 mm avec accouplement
- Déplacement de l'axe Z : Par vis à billes
- Course Axe X : 2000 mm
- Course Axe Y : 3000 mm
- Course Axe Z : 220 mm
- Déplacement des axes : Guides linéaires avec système de lubrification par bain d'huile
- Vitesse de déplacement max. : 45 000 mm/min.
- Entraînement : Par servomoteurs (made in Japan)
- Refroidissement : Par air
- Transmission : Pignon et crémaillère
- Nombre de zones : 8
- Vitesse de travail max. : 20 000 mm/min.
- Logiciel fourni : SYNTEC CNC controller
- Dimensions (L x l x h) : 4300 x 2750 x 1900 mm
- Poids net (brut) : 2000 kg (2100 kg)
