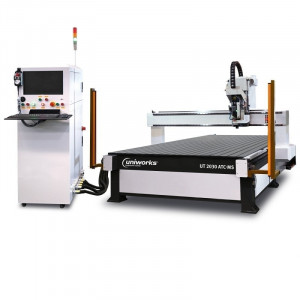

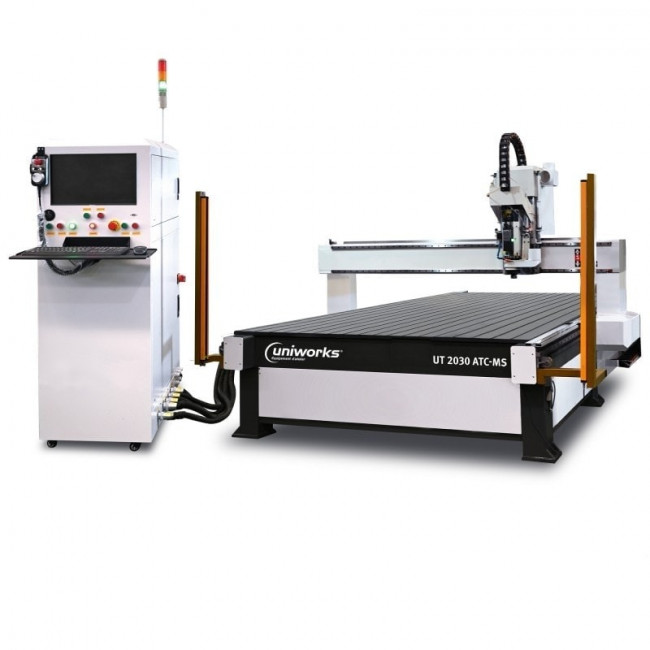

Ce routeur à commande numérique avec changeur d’outils est un équipement polyvalent conçu pour répondre aux besoins des industries exigeantes.
Destiné principalement à un usage lourd, il est parfaitement adapté pour travailler les métaux ferreux résistants, offrant une précision et une efficacité remarquables.
-
Caractéristiques générales :
- De conception robuste avec châssis en acier lourd, assurant une parfaite stabilité.
- Gravure 2 et 3 axes dans les métaux ferreux et les métaux non ferreux.

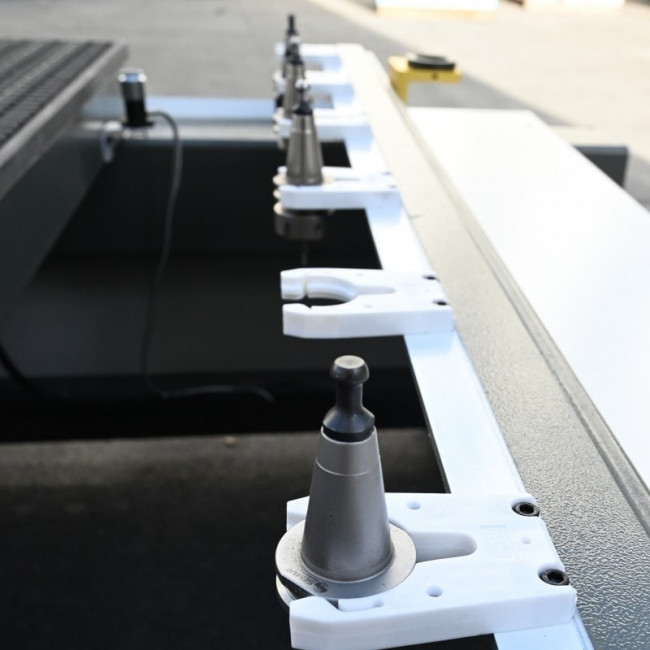

- Changeur d’outils intégré avec un magasin de 6 outils (ISO 30). Idéal pour réaliser des pièces complexes avec un seul programme.
- Table avec rainures en “T” de série pour un bridage simple et rapide des pièces à usiner.
- Broche ATC haute puissance 7.5 kW avec changeur pneumatique d’outils et système d’arrosage par micropulvérisation.
- Variateur de vitesse jusqu’à 24 000 T/min. avec système de refroidissement par air.
- Attachement de broche ER 25 (pinces non fournies).
- Liaison entre le moteur et la broche avec accouplement permettant une transmission de couple nominal optimale.
- Déplacements souples, silencieux et précis.
- Déplacement du portique via un système pignon/crémaillère permettant un travail rapide et précis.

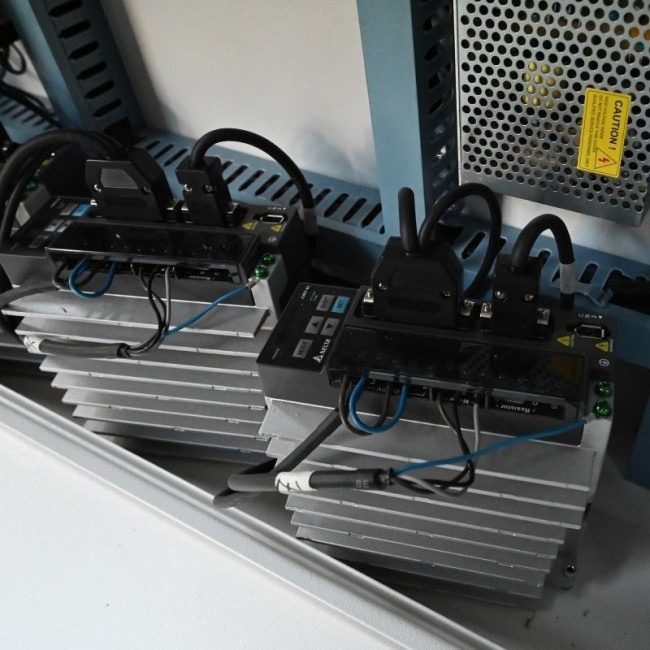

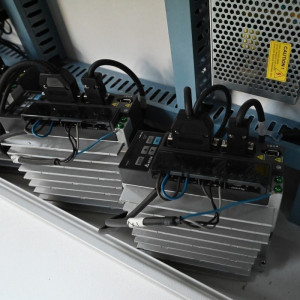

- Équipé d’un servomoteur sur les 3 axes afin de limiter le risque de perte de pas durant l’usinage et le changement d’outils (made in Japan).
- Guidage précis et de haute qualité par guides linéaires à billes avec système de lubrification par huile.
- Arrêt d’urgence, coup de poing.
- Barrière immatérielle de série (4 unités) permettant de sécuriser les opérateurs durant le fonctionnement de la machine.
- Communication PC/Machine via port USB.
- Parfaitement adapté pour les métaux ferreux, les alliages et les métaux non ferreux.
- Panneau de commande CNC SYNTEC de série.
- Mise en service et formation fortement conseillées, nous consulter.
Équipements :
- Équipé d’un servomoteur sur les 3 axes : limite le risque de perte de pas durant l’usinage et le changement d’outils.
- Changeur d’outils : intégré avec un magasin de 6 outils (ISO 30). Idéal pour réaliser des pièces complexes avec un seul programme.
- Broche : broche ATC haute puissance 7.5 kW avec changeur pneumatique d’outils et système d’arrosage par micropulvérisation.

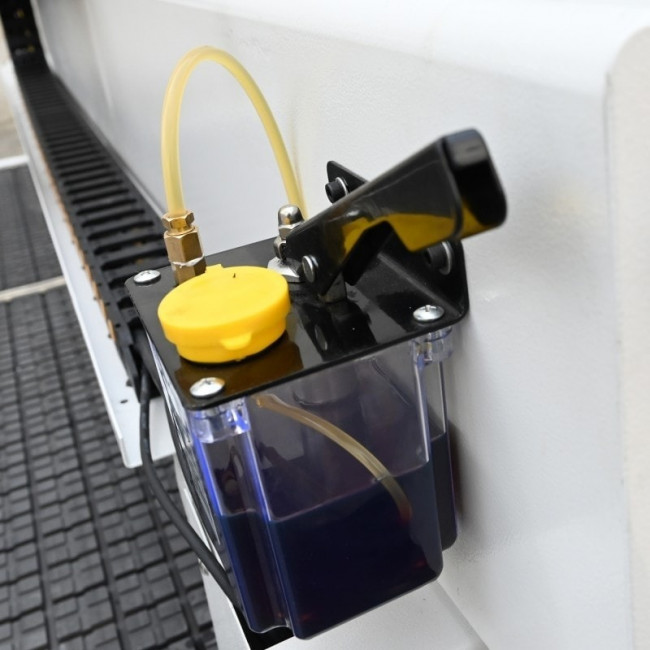

- Système de lubrification : par bain d’huile des guides linéaires.
-
Caractéristiques techniques :
Alimentation :
400 V / 3 Ph - 50 Hz
Vitesse de broche :
24 000 T/min.
Puissance de broche :
7.5 kW
-
Attachement de broche :
ER 25
Course Axe X :
2000 mm
Course Axe Y :
3000 mm
Course Axe Z :
220 mm
Hauteur de l'axe Z max. :
220 mm
Déplacement de l'axe Z :
Par vis à billes
Vitesse de déplacement max. :
45 000 mm/min.
Déplacement des axes :
Guides linéaires avec système de lubrification par bain d'huile
Nombre d'outils :
6 outils (ISO 30)
Entraînement :
Par servomoteurs (made in Japan)
Transmission :
Pignon et crémaillère
Ø de l'outil :
12.7 mm
Largeur des rainures en "T" :
21 mm
Refroidissement :
Par air
Logiciel fourni :
SYNTEC CNC controller
Vitesse de travail max. :
20 000 mm/min.
Dimension de travail max. :
2000 x 3000 x 220 mm
Dimensions (L x l x h) :
4300 x 2750 x 1900 mm
Poids net (brut) :
2000 kg (2100 kg)
