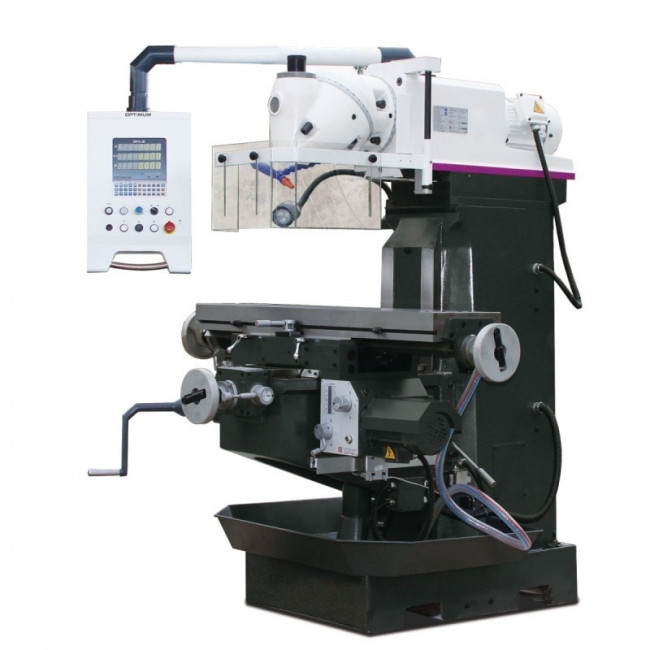

Cette fraiseuse à tête universelle est un équipement professionnel destiné aux ateliers de maintenance et aux travaux variés.
Elle est dotée d'une tête de fraisage qui peut pivoter à 360° et s'orienter selon différents plans.
Le système de visualisation 3 axes, intégré dans le panneau de commandes, vous permet de contrôler les déplacements et les dimensions de la pièce.
La machine est équipée d'un dispositif de fraisage horizontal permettant de réaliser des opérations de fraisage sur le côté de la pièce.
Elle a une puissance 3,6 kW et une capacité de surfaçage dans l'acier allant jusqu'à 85 mm.
La table de travail a une charge maximale de 350 kg, idéale pour une production en grande quantité.
-
Caractéristiques générales :
- Très grande variété d‘applications.

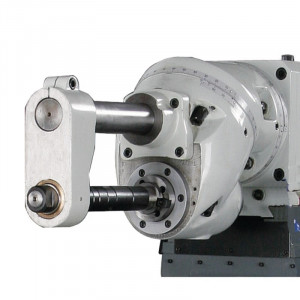

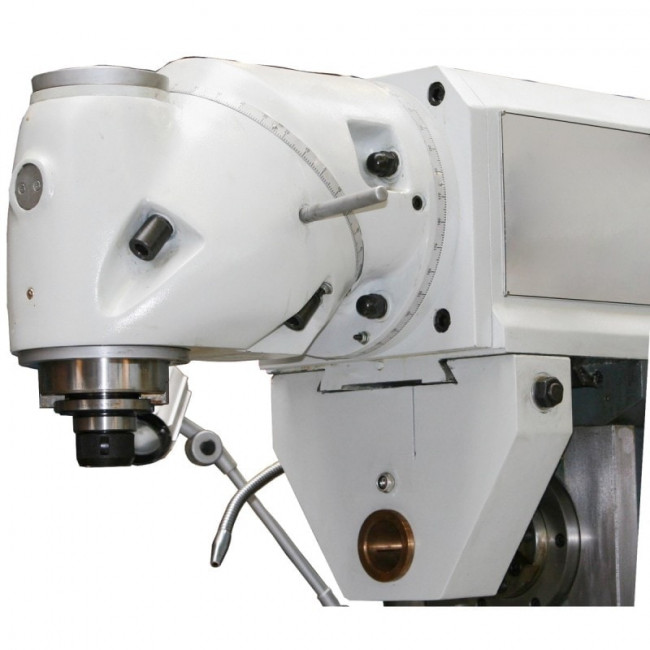

- Tête de fraisage type “HURON” avec 2 coudes à 45° pivotant à 360° pour un positionnement rapide suivant les différents plans

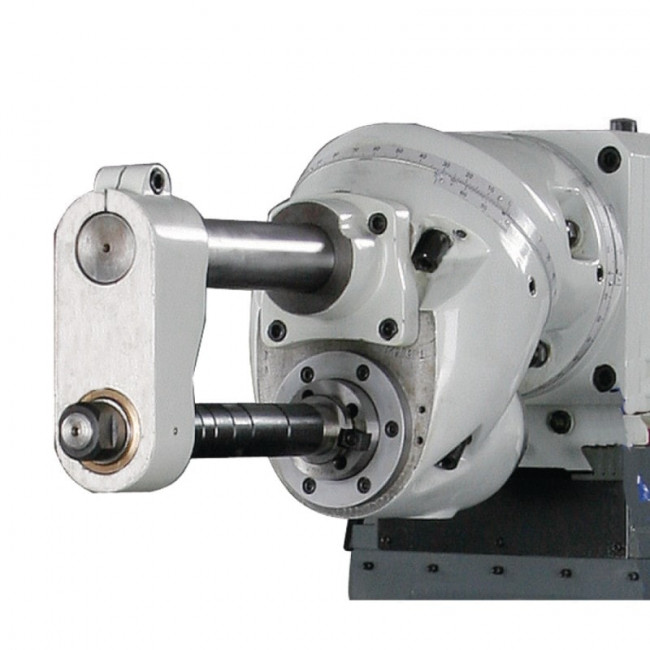

- Dispositif de fraisage horizontal
- Exécution robuste et compacte assurant rigidité et grande précision
- Modèle lourd et compact en fonte méhanite haute qualité
- Rattrapage des jeux sur tous les mouvements X, Y et Z par lardons en V
- Système de lubrification centralisé (graissage des glissières)
- Volants débrayables de grandes dimensions équipés de verniers avec échelle graduée
- Lampe de travail LED de série
- Système d’arrosage de série
- Manipulation très simple des leviers pour le changement de vitesses

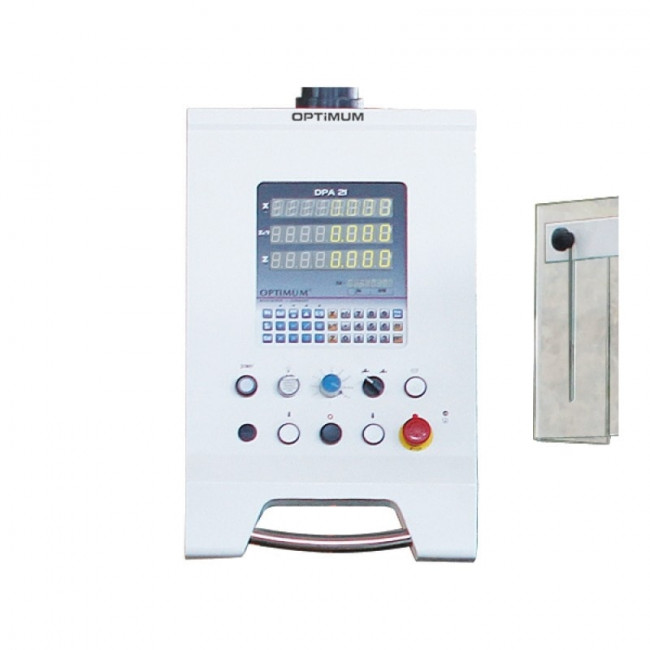

- Système de visualisation 3 axes, intégré dans le panneau de commandes, orientable à droite ou à gauche autour de son axe
- Règles de mesure en verre avec résolution de 5 μm
- Très silencieuse grâce aux pignons rectifiés et lubrifiés par bain d’huile
- Avances automatiques sur les axes X, Y avec avances rapides
- Montée électrique de l'axe Z
- Carter de protection de broche protégeant des copeaux ou de l'éjection d'une pièce
- Mise en service fortement conseillée, nous consulter
-
Caractéristiques techniques :
Données électriques
- Alimentation : 400 V
- Fréquence : 50 Hz
Connexions électriques
- Puissance totale : 3.36 kW
Capacité de fraisage
- Capacité de surfaçage (max.) : 85 mm
- Capacité de fraisage en bout (max.) : 20 mm
Table croisé horizontal
- Longueur de la table croisée : 1120 mm
- Largeur de la table croisée : 260 mm
- Distance broche-table croisée min. : 90 mm
- Distance broche-table croisée : 520 mm
- Taille des rainures en T : 14 mm
- Nombre de rainures en T : 3
- Entraxe des rainures en T : 63 mm
- Charge admissible max. : 350 kg
Système de lubrification par refroidissement
- Puissance système d'arrosage : 40 W
Course
- Course axe X manuelle : 600 mm
- Course axe Y manuelle : 270 mm
- Course axe Z automatique : 340 mm
- Course axe X automatique 480 mm
Broche verticale
- Attachement de broche : ISO 40 DIN 2080
- Orientation de la tête : 360 °
- Inclinaison de la tête : 360 °
- Plage de vitesses : 45 – 1600 T/min.
- Nombre de vitesses : 11
- Tirant de broche : M16
- Puissance moteur : 2,2 kW
Vitesse d'alimentation
- Vitesse avance automatique X : 24 – 402 mm/min
- Vitesse avance automatique Z : 24 – 402 mm/min
Puissance du moteur des avances
- Puissance du moteur d'entraînement de l'axe X : 0.37 kW
- Puissance du moteur d'entraînement de l'axe Y : 0.37 kW
Dimensions et poids
- Longueur : 1355 mm
- Hauteur : 1540 mm
- Largeur : 1650 mm
- Poids net (brut) : 1300 kg
- Dispositif de fraisage
- Horizontal ISO 40 Ø 32 mm
- Pinces Ø 4 à 16 mm
- Clés de service
