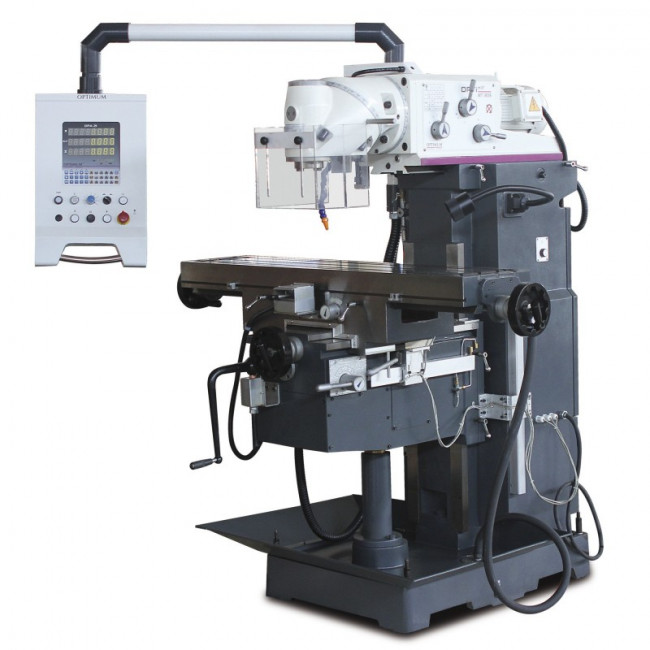

Fraiseuse à tête spatiale

Vitesses de broche verticale : 45 - 1660 T/min - .ref : 3344110

Code fiche produit :74972475


  • Puissance électrique totale ~50 Hz : 6 kW 400 / 3 Ph
  • Servomoteurs : 3 kW
  • Motorisation broche verticale : 3 kW
  • Puissance moteur : 3 kW - 400 V / 3 Ph

Imprimer

Prix
sur demande
Demandez un prix en 30s à notre fournisseur
Techniques

Description
Cette fraiseuse à tête spatiale est une machine d’usinage recommandée pour les travaux de fraisage dans le secteur industriel.

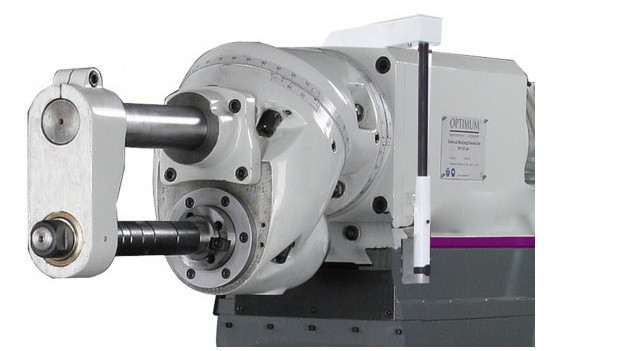

Cette unité de fraisage incorpore une tête avec deux coudes à 45° pivotant à 360° pour un positionnement rapide suivant les différents plans, garantissant une qualité de travail optimale.

Cette machine d’usinage est équipée d’un dispositif de fraisage horizontal pour le montage de train de fraises.

  • Caractéristiques générales :
- Très grande variété d'applications. Idéal pour les ateliers de maintenance
- Tête de fraisage type "HURON" avec 2 coudes à 45° permettant la rotation de la tête dans toutes les positions dans l'espace
- Exécution robuste et compacte assurant rigidité et grande précision
- Modèle lourd et compact en fonte meehanite haute qualité
- Dispositif de fraisage horizontal pour le montage de train de fraises
- Très silencieuse grâce aux pignons rectifiés, polis et lubrifiés par bain d'huile
- Rattrapage des jeux sur tous les mouvements X, Y et Z
- Système de lubrification centralisée (graissage des glissières)
- Volants débrayables de grandes dimensions équipés de verniers avec échelle graduée
- Système d’arrosage de série
- Lampe de travail LED de série
- Manipulation très simple des leviers pour le changement de vitesses
- Système de visualisation 3 axes, intégré dans le panneau de commande, orientable à droite ou à gauche autour de son axe, règles de mesure en verre avec résolution de 5 μm
- Carter de protection de broche protégeant des copeaux ou d'éjection d'une pièce
- Avances automatiques sur les 3 axes X, Y et Z avec avances rapides
- Guides linéaires sur les axes Y et Z
- Pilotage des avances par servomoteurs pour garantir une grande puissance et un couple élevé
- Norme DIN EN 55011 Classe C2
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés

  • Caractéristiques techniques :
- Puissance électrique totale ~50 Hz : 6 kW 400 / 3 Ph
- Servomoteurs : 3 kW
- Motorisation broche verticale : 3 kW
- Puissance moteur : 3 kW - 400 V / 3 Ph
- Système d'arrosage : 60 W
- Avances par servomoteur (automatique) : 23-625 mm (axe Z)
- Capacité de surfaçage max. : Ø 100 mm
- Attachement de broche : ISO 40 (DIN 2080)
- Nombre de vitesses broche verticale : 11
- Vitesses de broche verticale : 45 - 1660 T/min
- Col de cygne : 150 à 550 mm
- Tirant : M16
- Distance broche - table : 196 - 646
- Dimensions de la table (L x l) : 1270 x 300 mm
- Poids admissible sur la table (.max) : 200 kg
- Course de la table en axe X : 720 / 650 mm
- Course de la table en axe Z : 400 / 320 mm
- Vitesse d’avance rapide axe X : 1335 mm/min
- Vitesse d’avance rapide axe Y : 1335 mm/min
- Rainures en "T" / Entraxe / Nb Vertical : (table croisée) 14 mm/ 80 mm/3
- Vitesse d’avance rapide axe Z : 1335 mm/min
- Dimensions de la machine (L x l x h) : 1760 x 1550 x 1700 mm
- Poids net (brut) : 1450 kg (1700 kg)

  • Options :
- Dispositif de fraisage horizontal diamètre 27 mm
- Arbre porte-fraise diamètre 27 mm
- Clefs de service
