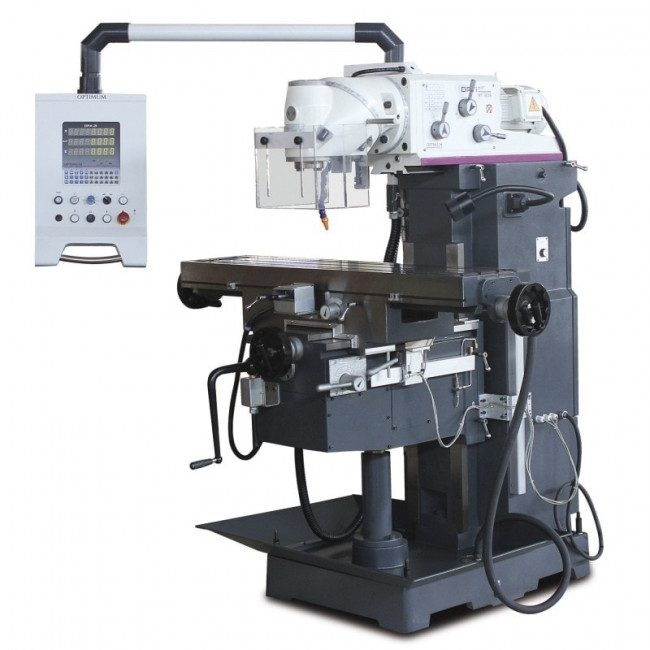

Cette fraiseuse universelle à tête spatiale est une machine-outil performante et polyvalente, conçue pour le fraisage horizontal et vertical de pièces métalliques.
Elle est dotée d'une tête de fraisage universelle, qui peut pivoter à 360° et s'orienter selon différents plans.
Elle dispose également de deux broches et de deux moteurs indépendants, qui assurent une grande puissance et une grande précision.
La machine est équipée d'un système de visualisation 3 axes, intégré dans le panneau de commandes, qui permet de contrôler les déplacements et les dimensions de la pièce.
Elle possède un système de lubrification centralisé et un système d'arrosage, qui garantissent une bonne durée de vie des outils et des glissières.
-
Caractéristiques générales :
- Très grande variété d'applications.
- Idéale pour les ateliers de maintenance
- Tête de fraisage type “HURON” avec 2 coudes à 45° pivotant à 360° pour un positionnement rapide suivant les différents plans
- Pour le fraisage horizontal et vertical (2 broches, 2 moteurs)
- Exécution robuste et compacte assurant rigidité et grande précision
- Modèle lourd et compact en fonte méhanite haute qualité
- Rattrapage des jeux sur tous les mouvements X, Y et Z par lardons en V
- Guidage des axes Y et Z par profils rectangulaires
- Système de lubrification centralisé (graissage des glissières)
- Volants de grandes dimensions avec verniers
- Lampe de travail LED de série
- Système d’arrosage de série
- Manipulation très simple des leviers pour le changement de vitesses

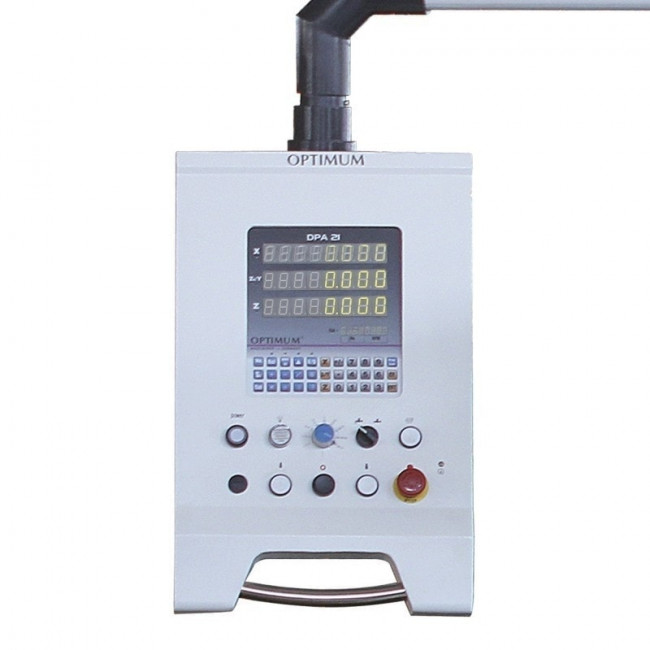

- Système de visualisation 3 axes, intégré dans le panneau de commandes, orientable à droite ou à gauche autour de son axe
- Règles de mesure en verre avec résolution de 5 μm
- Très silencieuse grâce aux pignons rectifiés et lubrifiés par bain d’huile
- Avances automatiques sur les axes X, Y et Z avec avances rapides
- Carter de protection de broche protégeant des copeaux ou de l'éjection d'une pièce
- Mise en service fortement conseillée, nous consulter
-
Caractéristiques techniques :
Données électriques
- Alimentation : 400 V
- Fréquence : 50 Hz
Normes et certifications
- Norme : DIN EN 55011
- Classe CEM : C1
Connexions électriques
- Puissance totale : 9.2 kW
Capacité de fraisage
- Capacité de surfaçage (max.) : 100 mm
- Capacité de fraisage en bout (max.) : 20 mm
Table croisé horizontal
- Longueur de la table croisée : 1650 mm
- Largeur de la table croisée : 360 mm
- Distance broche-table croisée min. : 250 mm
- Distance broche-table croisée : 400 mm
- Nombre de rainures en T : 3
- Entraxe des rainures en T : 95 mm
- Charge admissible max. : 450 kg
- Taille des rainures en T : 14 mm
- Orientation de la table : 35 °
Système de lubrification par refroidissement
- Puissance système d'arrosage : 90 W
Course
- Course axe X manuelle : 1290 mm
- Course axe Y manuelle : 280 mm
- Course axe Z automatique : 320 mm
Broche verticale
- Attachement de broche : ISO 50 DIN 2080
- Inclinaison de la tête / Orientation de la tête : 360 °
- Inclinaison de la tête : 360 °
- Plage de vitesses : 60 – 1750 T/min.
- Nombre de vitesses : 12
- Tirant de broche : M24
- Puissance du moteur : 4 kW
Vitesse d'alimentation
- Vitesse avance automatique X : 22 – 380 mm/min
- Vitesse avance automatique Z : 7 – 127 mm/min
Puissance du moteur des avances
- Puissance du moteur d'entraînement de l'axe X : 1,1 kW
- Puissance du moteur d'entraînement de l'axe Y : 1,1 kW
- Puissance du moteur d'entraînement de l'axe Z : 1,1 kW
Vitesses d'avances
- Vitesse d'avance rapide X : 1290 mm/min.
- Vitesse d'avance rapide Y : 1290 mm/min.
- Vitesse d'avance rapide Z : 342 mm/min.

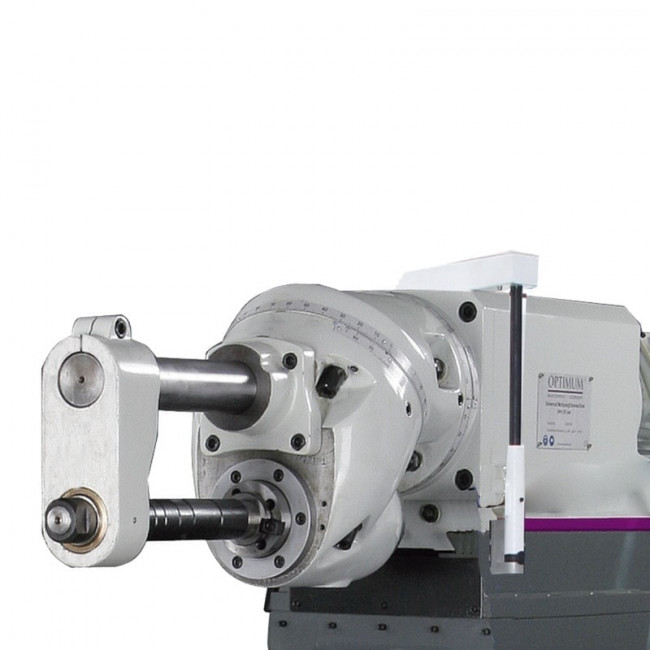

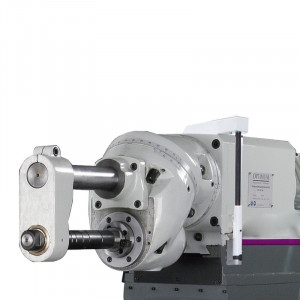

Broche horizontale
- Attachement de broche : ISO 50 DIN 2080
- Dispositif de fraisage horizontal : Ø 22 mm
- Plage de vitesse de la broche horizontale : 58 – 1800 T/min.
- Nombre de vitesses : 12
- Puissance du moteur de broche horizontale : 4 kW
Alimentation
- Nombre de vitesses d'avance X : 8 plages
- Nombre de vitesses d'avance Y : 8 plages
- Nombre de vitesses d'avance Z : 8 plages
Dimensions et poids
- Longueur : 2160 mm
- Hauteur : 2100 mm
- Largeur : 2160 mm
- Poids net (brut) : 2700 kg
- Dispositif de fraisage horizontal Ø 22 et 27 mm
- Douille ISO50/CM4
- Pinces Ø 4 à 26 mm
