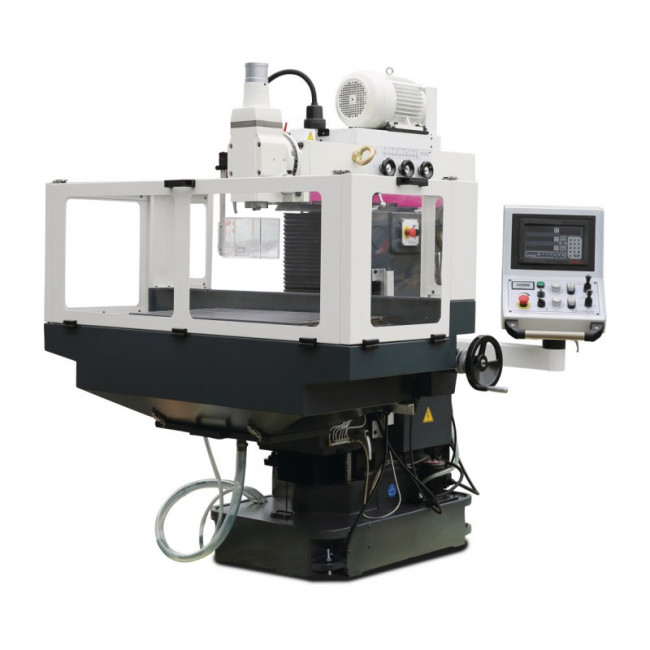

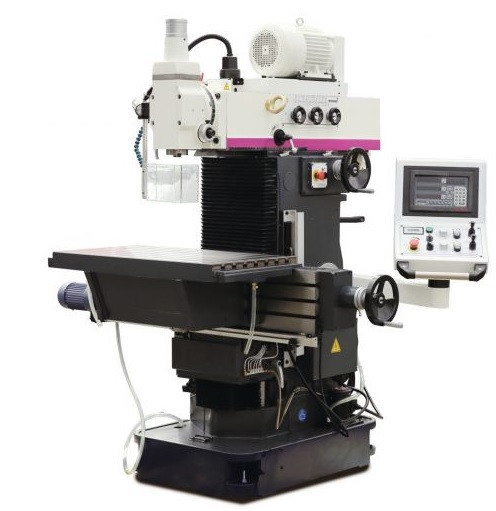

Fraiseuse universelle à 3 axes

Puissance moteur : 5,4 kW - 400 V / 3 Ph

Code fiche produit :64223577
Prix sur demande
Demander un prix


  • Puissance du moteur d'avances : 0,75 kW
  • Puissance moteur : 5.4 kW / 400 V / 3 Ph
  • Capacité de perçage (acier S235JR) : Ø 32 mm
  • Capacité en continu (acier S235JR) : Ø 28 mm

Imprimer
Les professionnels ont aussi consulté ces produits :

Prix
sur demande
Demandez un prix en 30s à notre fournisseur

Description
Cette fraiseuse universelle à 3 axes se caractérise par son exécution robuste et compacte assurant rigidité et précision.

Elle est destinée dans le domaine :
- Industriel
- Maintenance mécanique

C'est une machine aux applications multiples : fraisage vertical et horizontal.

  • Caractéristiques générales :
- Avances automatiques sur les 3 axes X, Y et Z
- Axe X et Y avec guidage en queue d'aronde réglable
- Vis à billes sur tous les axes, aucun jeu, robuste et précis
- Panneau de contrôle pivotant avec indicateur de position et de vitesse
- Toutes les glissières sont trempées et rectifiées avec un rattrapage de jeu par lardons en “V”
- Bride et adaptateur pour le fraisage horizontal
- Tables de travail horizontale et verticale
- Surfaces des tables de travail rectifiées avec précision et équipées de rainures en “T” pour un travail en position verticale ou horizontale
- Gestion des vitesses d'avance en continu par convertisseur
- Grande ergonomie d'utilisation pour le changement des vitesses et des avances
- Exécution robuste et compacte assurant rigidité et précision
- Système de graissage centralisé (manuellement)
- Volants de grande dimension avec vernier
- Lampe de travail
- Système complet d'arrosage
- Tachymètre digital de vitesse
- Norme DIN EN 55011 Classe C3
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés
- Système de visualisation 3 axes DP 700
- Interface intuitive et simple
- Développé et fabriqué en Angleterre
- Protection IP67
- Garantie 5 ans sur l'afficheur et les règles

  • Caractéristiques techniques :
- Puissance du moteur d'avances : 0,75 kW
- Puissance moteur : 5.4 kW / 400 V / 3 Ph
- Capacité de perçage (acier S235JR) : Ø 32 mm
- Capacité en continu (acier S235JR) : Ø 28 mm
- Avances par servomoteur (automatique) : 10 à 600 mm/min, par Vario
- Capacité de surfaçage (max.) : Ø 100 mm
- Capacité de fraisage en bout max. : Ø 25 mm
- Attachement de broche : ISO 40 DIN 2080
- Course de broche : 120 mm (broche verticale)
- Col de cygne : 185 mm (broche verticale)
- Tirant de broche : M16
- Vitesses de broche : 30 - 2250 T/min
- Inclinaison de la tête : ±90°
- Distance broche-table de fraisage verticale : 40 à 440 mm
- Avance rapide (Courses) : 50 à 800 mm/min, par Vario
- Nombres de vitesses : 18 (broche verticale)
- Course de la table en axe X : 600 mm / 510 mm (manuelle / automatique)
- Course de la table en axe Y : 480 mm / 440 mm (manuelle / automatique)
- Course de la table en axe Z : 390 mm / 350 mm (manuelle / automatique)
- Rainures en "T" / Entraxe / Nb Horizontal : 14 mm / 63 mm / 7
- Rainures en "T" / Entraxe / Nb Vertical : 14 mm / 63 mm / 3
- Dimensions de la machine (L x l x h) : 1610 x 1825 x 1885 mm
- Poids net (brut) : 1890 kg (2100 kg)

  • Options :
- Douille ISO 40 - CM 3
- Douille CM 3 - CM 2
- Douille CM 3 - CM 1
- Mandrin porte-fraises (4 pcs ; Ø 16, 22, 27, 32 mm)
- Porte-pince avec 7 pinces
- Pieds niveleurs
- Clefs de service
