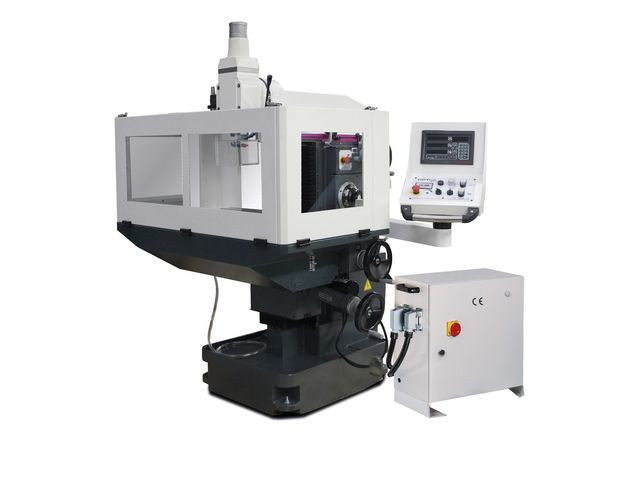

Fraiseuse universelle professionnelle

Avec système de visualisation digital

Code fiche produit :32455379
Prix sur demande
Demander un prix
5/5
Qualité de service garantie



  • Puissance du moteur d'avances  : 0,375 kW
  • Puissance moteur  : 4 kW / 400 V / 3 Ph ~ 50 Hz
  • Capacité de perçage (acier S235JR) : Ø 30 mm

Documentation
Imprimer
Les professionnels ont aussi consulté ces produits :

Prix
sur demande
Demandez un prix en 30s à notre fournisseur

Description

La fraiseuse universelle professionnelle est idéale pour les opérations d’usinage dans le secteur industriel.

Elle est spécialement destinée au secteur industriel.

Les axes de cette machine comportent des vis à billes garantissant une parfaite précision de déplacement.

  • Caractéristiques générales :
- Machine aux applications multiples : fraisage vertical et horizontal
- Avances automatiques sur les 3 axes X, Y et Z
- Axe X et Y avec guidage en queue d'aronde réglable
- Vis à billes sur tous les axes, aucun jeu, robuste et précis

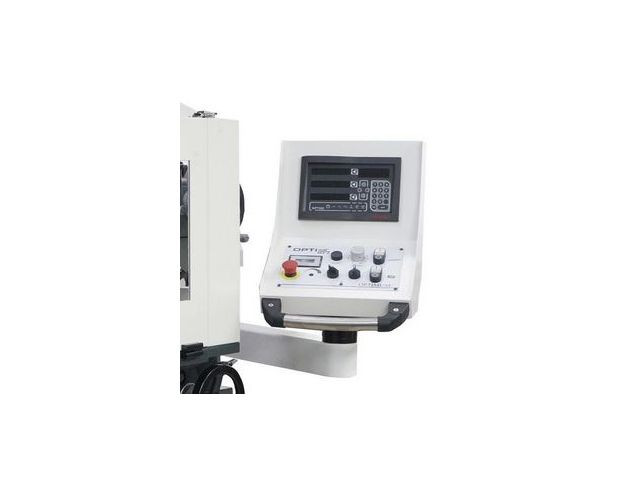

- Panneau de contrôle pivotant avec indicateur de position et de vitesse
- Toutes les glissières sont trempées et rectifiées avec un rattrapage de jeu par lardons en “V”
- Bride et adaptateur pour le fraisage horizontal
- Tables de travail horizontale et verticale
- Surfaces des tables de travail rectifiées avec précision et équipées de rainures en “T” pour un travail en position verticale ou horizontale

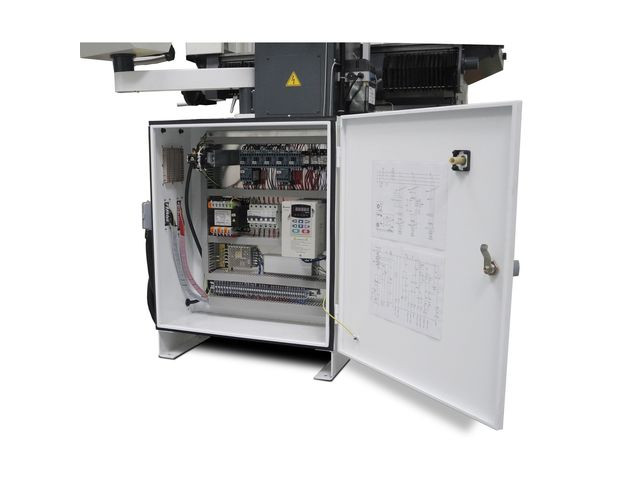

- Gestion des vitesses d'avance en continu par convertisseur
- Grande ergonomie d'utilisation pour le changement des vitesses et des avances
- Exécution robuste et compacte assurant rigidité et précision
- Système de graissage centralisé (manuellement)
- Volants de grande dimension avec vernier
- Lampe de travail
- Système complet d'arrosage
- Tachymètre digital de vitesse
- Norme DIN EN 55011 Classe C3
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés
- Système de visualisation 3 axes DP 700
- Interface intuitive et simple
- Développé et fabriqué en Angleterre
- Protection IP67
- Garantie 5 ans sur l'afficheur et les règles

  • Caractéristiques techniques :
Modèle 1 :
- Motorisation ~50 Hz 4 kW - 400 V
- Puissance moteur 2,2 kW
- Puissance moteur d'avance 0,375 kW
- Puissance du système d'arrosage 100 W
- Capacité de perçage (acier S235JR) Ø 30 mm
- Capacité en continu (acier S235JR) Ø 26 mm
- Capacité de surfaçage (max.) Ø 100 mm
- Capacité de fraisage en bout (max.) Ø 25 mm
- Attachement de broche ISO 40 DIN 2080
- Course de broche 120 mm
- Col de cygne 100 mm
- Tirant de broche M16
- Vitesse de broche 50 - 1890 T/min.
- Nombre de vitesses 12
- Inclinaison de la tête ±90°
- Distance broche-table de fraisage horizontale : 75 à 410 mm
- Attachement de broche : ISO 40 DIN 2080
- Distance broche-table de fraisage horizontale : 70 à 400 mm
- Dimensions (L x l) 750 x 320 mm
- Rainures en “T” / Entraxe / Nb : 14 mm / 63 mm / 5
- Poids max. admissible : 385 kg
- Dimensions (L x l) 830 x 250 mm
- Rainures en “T” / Entraxe / Nb : 14 mm / 63 mm / 2
- Course axe X manuelle / automatique 400 mm / 310 mm
- Course axe Y manuelle / automatique 200 mm / 160 mm
- Course axe Z manuelle / automatique 335 mm / 295 mm
- Avance automatique 10 à 600 mm/min, par Vario
- Avance rapide 50 à 700 mm/min, par Vario
- Longueur x largeur x hauteur 1239 x 1168 x 1900 mm
- Poids net (brut) 1400 kg (1650 kg)
Modèle 2 :
- Motorisation ~50 Hz : 5,4 kW - 400 V / 3 Ph
- Puissance moteur : 3,75 kW
- Puissance moteur d'avance : 0,75 kW
- Puissance du système d'arrosage : 100 W
- Capacité de perçage (acier S235JR) : Ø 32 mm
- Capacité en continu (acier S235JR) : Ø 28 mm
- Capacité de surfaçage (max.) : Ø 100 mm
- Capacité de fraisage en bout (max.) : Ø25 mm
- Attachement de broche : ISO 40 DIN 2080
- Course de broche : 120 mm
- Col de cygne : 185 mm
- Tirant de broche : M16
- Vitesse de broche : 30 - 2250 T/min
- Nombre de vitesses : 18
- Inclinaison de la tête : ±90°
- Distance broche-table de fraisage horizontale : 40 à 440 mm
- Attachement de broche : ISO 40 DIN 2080
- Distance broche-table de fraisage horizontale : 130 à 390 mm
- Dimensions (L x l) : 900 x 500 mm
- Rainures en “T” / Entraxe / Nb :  14 mm / 63 mm / 7
- Poids max. admissible : 360 kg
- Dimensions (L x l):  1200 x 250 mm
- Rainures en “T” / Entraxe / Nb : 14 mm / 63 mm / 3
- Course axe X manuelle / automatique : 600 mm / 510 mm
- Course axe Y manuelle / automatique : 480 mm / 440 mm
- Course axe Z manuelle / automatique : 390 mm / 350 mm
- Avance automatique : 10 à 600 mm/min, par Vario
- Avance rapide : 50 à 800 mm/min, par Vario
- Longueur x largeur x hauteur : 1610 x 1825 x 1885 mm
- Poids net (brut) : 1890 kg (2100 kg)
  • Options :
- Douille ISO 40 - CM 3, Douille CM 3 - CM 2, Douille CM 3 - CM 1
- Mandrin porte-fraises (4 pcs ; Ø 16, 22, 27, 32 mm)
- Porte-pince avec 7 pinces, Pieds niveleurs, Clefs de service
