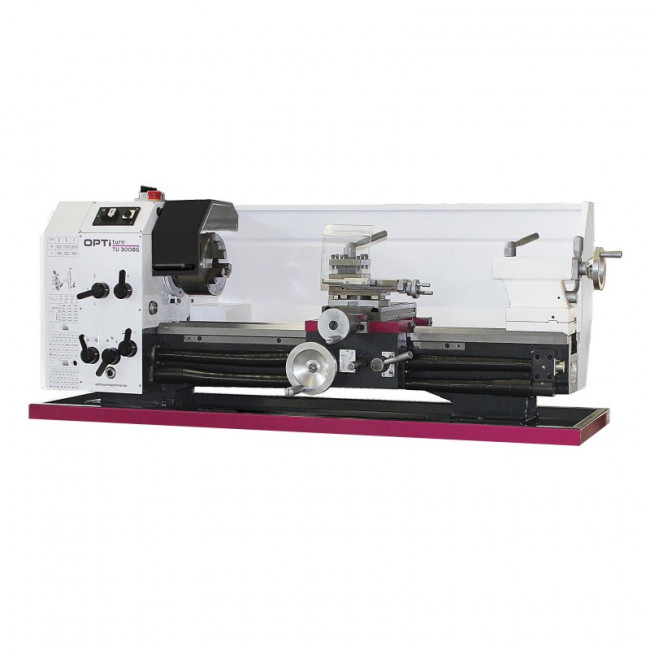

Tour à métaux avec entraînement de broche

Puissance moteur : 1,5 kW / 400 V / 3 Ph ~ 50 Hz

Code fiche produit :51911485


  • Hauteur de pointes : 158 mm
  • Entrepointes : 720 mm
  • Diamètre max. au-dessus du chariot : 190 mm
  • Largeur de banc : 180 mm

Imprimer

Prix
sur demande
Demandez un prix en 30s à notre fournisseur
Tour industriel

Description
Cette tour à métaux avec entraînement de broche est équipée d’avances automatiques longitudinales et transversales.

Elle dispose d'un entraînement de broche par boîte mécanique.

Elle dispose d'une motorisation haute performance.

  • Caractéristiques générales :
- Avances automatiques longitudinales et transversales

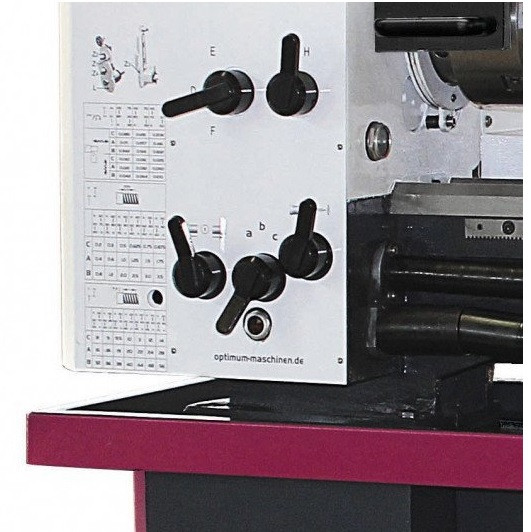

- Boîte mécanique d’avances 9 vitesses en transversales et 9 vitesses en longitudinales
- Barre de chariotage indépendante
- Équipé d’une vis mère montée sur paliers graissés pour les opérations de filetages et d’avance longitudinale automatique
- Protection de vis mère de série
- Boîte mécanique de vitesse, 6 vitesses Double roulement de broche qualité P5 avec rattrapage de jeu
- Alésage de broche 36 mm

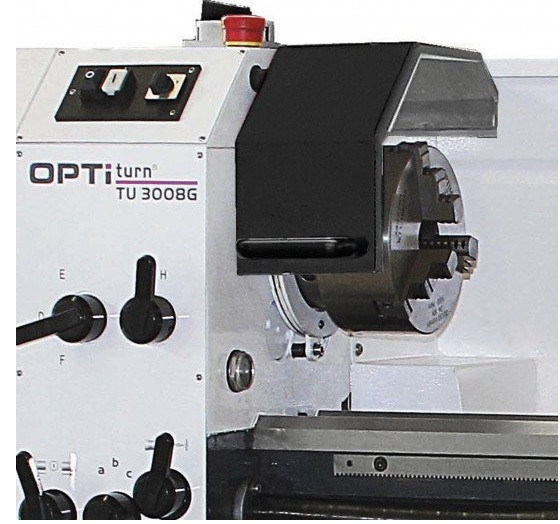

- Mandrin Camlock D 1-4’ Ø 160 mm
- Précision de concentricité du nez de broche < 0.009 mm
- Précision de concentricité du mandrin < 0.04 mm
- Volants des chariots gradués 0.04/0.01 mm
- Tourelle 4 positions indexées avec carter de protection
- Banc prismatique en fonte, trempé par induction et rectifié avec précision (HRC 42 - 52)
- Inversion électrique du sens de rotation droite/gauche sur le panneau de commande en façade
- Carter de protection de mandrin asservi électriquement
- Arrêt d’urgence “coup de poing” avec tension de sécurité
- Chariots rainurés pour accueillir le réglet du système de mesure DRO 5
- Certificat de contrôle

  • Caractéristiques techniques :
- Puissance électrique totale : 1,5 kW / 400 V / 3 Ph ~ 50 Hz
- Hauteur de pointes : 158 mm
- Entrepointes : 720 mm
- Diamètre max. au-dessus du chariot : 190 mm
- Largeur de banc : 180 mm
- Vitesse de broche : 165 -2400 T/min
- Plage de vitesses : 6
- Cône Morse de broche : CM5
- Alésage de broche : Ø 38 mm
- Course du chariot supérieur : 65 mm
- Course du chariot transversal : 150 mm
- Cône Morse de poupée mobile : CM 3
- Avances longitudinales : 0.085 à 0.832 mm/T. (9)
- Avances transversales : 0.01 à 0.1 mm/T. (9)
- Filetage métrique : 0.2 à 3.5 mm/T. (18)
- Filets au pouce : 56 à 8 (TPI) (21)
- Dimensions (L x l x h) : 1525 x 705 x 575 mm
- Poids net (brut) : 261 kg (320 kg)

  • Options :
- Mandrin 3 mors Ø 160 mm, pointes fixes CM3/CM5
- Carter de protection de mandrin
- Carter arrière, bac à copeaux, tourelle 4 positions
- Kit de pignons d'avances
- Clés de service
