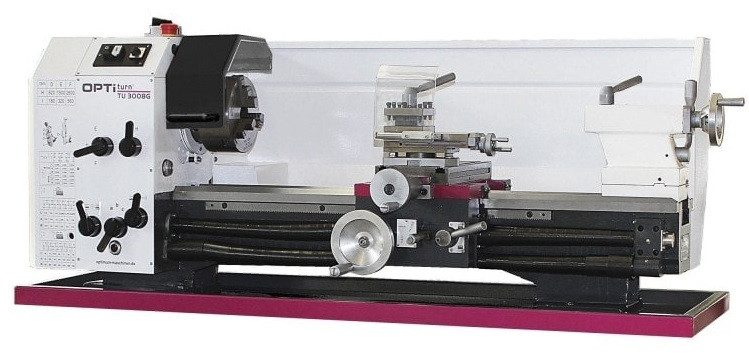

Tour à métaux equipé d’une vis mère

Ce tour à métaux offre des avances automatiques longitudinales et transversales, assurant une grande précision dans vos opérations d'usinage.

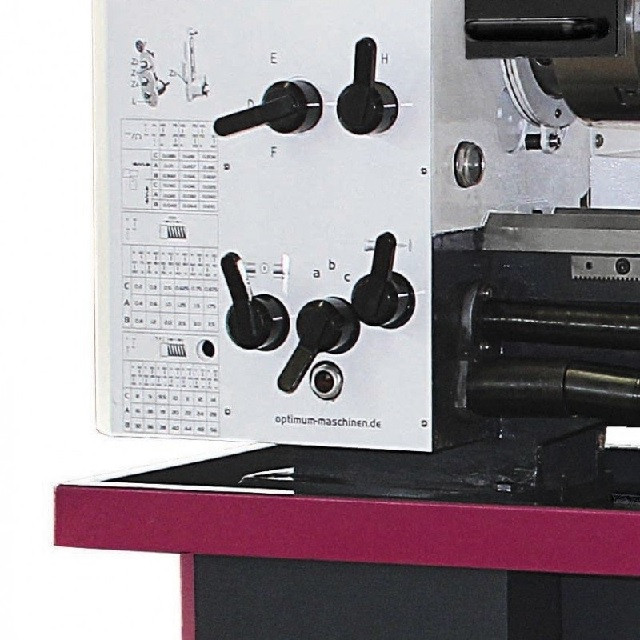

Doté d'une boîte mécanique d'avances à 9 vitesses pour les mouvements transversaux et longitudinaux, il garantit un contrôle optimal lors de vos travaux.

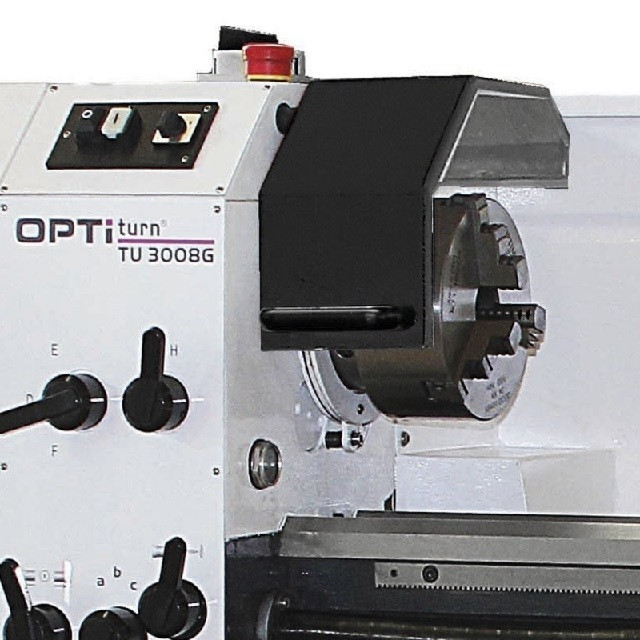

Entraînement de broche par boîte mécanique

L'entraînement de la broche par une boîte mécanique assure une performance fiable et sans entretien.
Avec une motorisation haute performance et une grande puissance, ce tour répond aux exigences des travaux de fabrication haute précision.



Fabrication haute précision

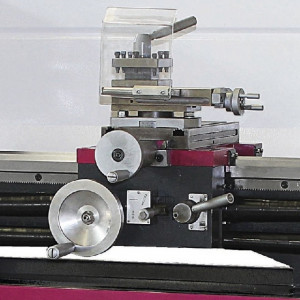

Conçu pour offrir une fabrication de haute précision, ce tour à métaux est équipé d'une vis mère montée sur paliers graissés pour les opérations de filetages et d'avance longitudinale automatique.
De plus, il dispose d'une protection de vis mère de série pour assurer la durabilité et la sécurité lors de son utilisation.



Motorisation haute performance sans entretien, grande puissance

Grâce à sa motorisation haute performance, ce tour à métaux offre une grande puissance pour répondre aux besoins des travaux les plus exigeants. Son système sans entretien garantit une utilisation fiable et efficace dans le temps.

Données électriques

- Puissance moteur   1,1 kW
- Fréquence   50 Hz
- Alimentation   400 V

- Hauteur de pointes   158 mm
- Distance entre-pointes   720 mm
- Ø usinable au-dessus du banc   310 mm
- Ø usinable au-dessus du chariot   190 mm
- Largeur de banc   180 mm

Vitesse

- Nombre de vitesses   6
- Vitesse de broche   165 – 2400 T/min.

Attachement

- Attachement de broche   Camlock DIN ISO 702-2 No. 4
- Alésage de broche   Ø 38 mm
- Cône morse de la broche   CM 5
- Section d‘outils   Max. 18 x 18 mm

Poupée mobile

- Cône Morse du fourreau   CM 3
- Course du fourreau   70 mm
- Ø du fourreau   38 mm

Déplacements / Filetages

- Filetages métriques   0,2 – 3,5 mm/T
- Nombre de pas métriques   18
- Filets au pouces (TPI)   56 – 8 TPI
- Nombre de pas (Filets au pouces)   21

Course

- Course du chariot supérieur   65 mm
- Course du chariot transversal   150 mm
- Course du chariot longitudinal   600 mm

Alimentation

- Avances longitudinales   0,085 – 0,832 mm/tour
- Nombre d'avances longitudinales   9
- Avances transversales   0,01 – 0,1 mm/tour
- Nombre d'avances transversales   9

Dimensions et poids

- Longueur   1525 mm
- Largeur   705 mm
- Poids net (brut)   261 kg
