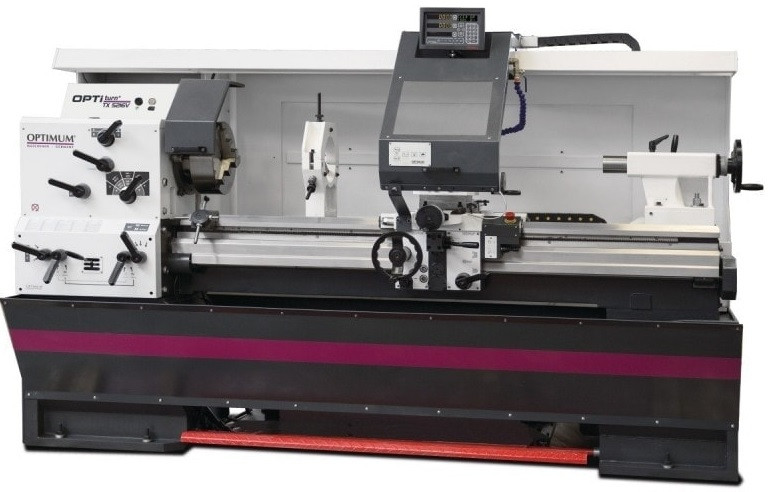

Tour à métaux avec écran LED

Ce tour à métaux est équipé d'un banc massif et de glissières trempées par induction, garantissant une précision extrême dans toutes vos opérations d'usinage.

Les glissières sont également rectifiées avec une précision minutieuse pour assurer des résultats fiables à chaque utilisation.



Bâti onobloc pour une rigidité maximale

Le bâti et le banc monobloc assurent une rigidité exceptionnelle, offrant ainsi une stabilité optimale pendant le processus d'usinage.
Cette conception robuste contribue à réduire les vibrations indésirables, assurant des résultats de haute qualité.



Haute rigidité et durabilité

La haute rigidité du fourreau de broche et de la boîte de la poupée fixe, grâce à la fonte 25 GG fortement nervurée, garantit une durabilité accrue et une stabilité supérieure lors des opérations les plus exigeantes.



Performance et contrôle avancés

Puissance d'usinage exceptionnelle.

Doté d'une grande puissance d'usinage, ce tour permet des passes importantes lors des travaux d'ébauche, offrant ainsi une efficacité maximale dans vos processus de fabrication.



Contrôle Précis et Rapide

Les avances rapides sur les axes X et Y, combinées à une coupure électronique des avances sur l'axe Z et des butées 4 positions, vous offrent un contrôle précis et rapide pour un usinage efficace et sécurisé.



Système de sécurité et d'éclairage intégré

Le tour est équipé d'un frein de broche électronique, d'un carénage complet de sécurité et d'un système d'éclairage intégré dans la zone de travail, assurant ainsi un environnement sûr et bien éclairé pour vos opérations.



Facilité d'entretien et durabilité

Entretien Simplifié

La conception du tour facilite la maintenance grâce à un carter arrière amovible, permettant un accès facile aux composants internes pour les opérations d'entretien régulières.



Durabilité exceptionnelle

La vis mère trempée et rectifiée assure une précision et une durabilité exceptionnelles, tandis que la cartérisation verrouillable se déplace avec le chariot longitudinale, offrant une sécurité supplémentaire et une protection contre les dommages.



Sécurité renforcée

Les volants débrayables de sécurité testés selon les normes EN 23125, ainsi que le commutateur testé en fonction du cycle de vie ISO 13849, garantissent une utilisation sécurisée et fiable à long terme.



Innovation et confort d'utilisation

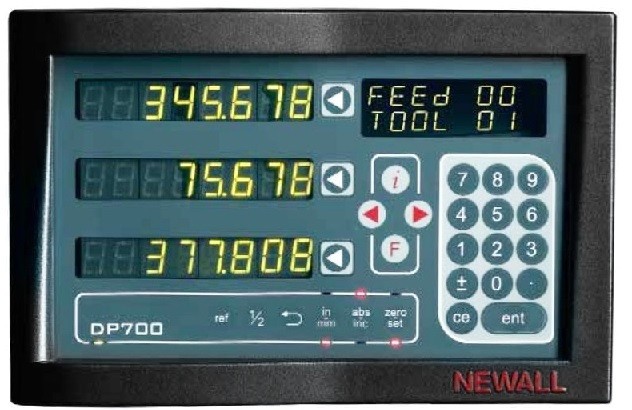

Écran LED et commande centralisée

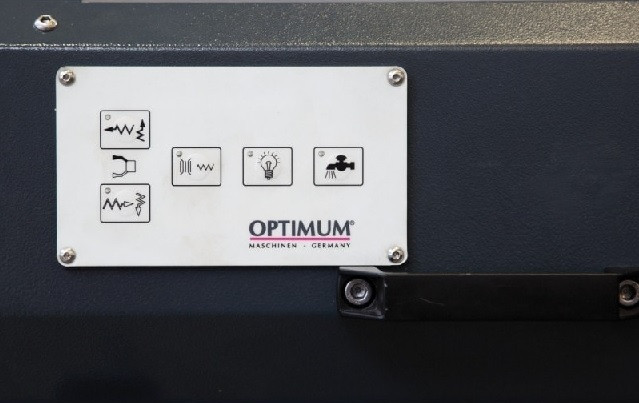

L'écran LED intégré et le panneau de commande centralisé offrent une interface conviviale et intuitive, vous permettant de contrôler facilement toutes les fonctions principales de la machine.



Système d'arrosage et de refroidissement

Le tour est équipé d'un système d'arrosage avec bac récupérateur indépendant, jauge de niveau et séparateur d'huile, garantissant ainsi un refroidissement efficace et une durée de vie prolongée de vos outils.
De plus, aucun changement de pignon n'est nécessaire, offrant ainsi une utilisation plus pratique et efficace.

Données électriques

- Alimentation   400 V
- Puissance moteur   5.5 kW
- Fréquence   50 Hz

Caractéristiques

- Hauteur de pointes   260 mm
- Distance entre-pointes   1600 mm
- Ø usinable au-dessus du banc   520 mm
- Ø usinable au-dessus du chariot   324 mm
- Largeur de banc   350 mm

Attachement

- Attachement de broche   Camlock DIN ISO 702-2 No. 8
- Alésage de broche   Ø 80 mm
- Cône morse de la broche   CM 7
- Section d‘outils   SWH 7C

Vitesse

- Vitesse de broche  12 – 1800 T/min.
- Nombre de vitesses   2 x 3

Poupée mobile

- Cône Morse du fourreau   CM 5
- Course du fourreau   180 mm
- Ø du fourreau   72 mm

Déplacements / Filetages

- Filetages métriques   0,5 - 15 mm/T
- Filets au pouces (TPI)   60 - 2 TPI
- Nombre de pas (Filets au pouces)   55
- Nombre de pas diamétrals   55
- Nombre de pas modulaires   55
-  Nombre de pas métriques   55
- Pas diamétrals   4 à 120 DP
- Pas module   0.25 - 7.5 mm/TT

Dimensions et poids

- Longueur   2925 mm
- Largeur   1195 mm
- Poids net (brut)   2470 kg

Alimentation

- Avances longitudinales  0,05 – 1,5 mm/tour
- Avances transversales  0,025 – 0,75 mm/tour
- Nombre d'avances longitudinales  55
- Nombre d'avances transversales   55

Connexions électriques

- Puissance totale 5.5 kW

Course

- Course du chariot longitudinal  1400 mm
- Course du chariot supérieur   170 mm
- Course du chariot transversal   340 mm

Système de lubrification par refroidissement

- Puissance du système d'arrosage   60 W
