Accessoires de série :
Mandrin 3 mors Camlock Ø 315 mm D-8
Pointe fixe longue et courte CM 5
Douille de réduction CM 7 / CM 5
Tourelle à changement rapide SWH 7-C
1 porte-outil 32 x 150 type D pour outils carrés
Notre tour de métaux est conçu pour offrir des performances de haut niveau et une précision inégalée.
Doté de glissières trempées par induction et rectifiées avec précision, ainsi que d'un bâti et d'un banc monobloc assurant une rigidité parfaite, cet équipement garantit des résultats d'usinage exceptionnels.
Fiabilité et durabilité
La fiabilité de notre tour de métaux est une priorité. Tous les composants, des pignons en acier trempé et rectifié aux arbres montés sur roulements à aiguilles haute qualité, sont soigneusement sélectionnés pour assurer une longévité maximale.
La broche trempée et rectifiée garantit une précision durable dans le temps, tandis que le frein de broche électronique et la coupure électronique des avances assurent un fonctionnement sûr et efficace.
Confort d'utilisation

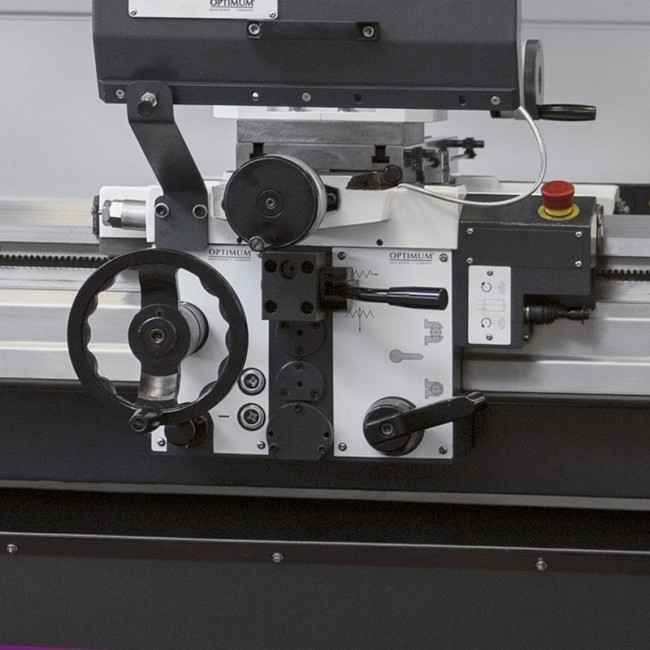

Pour une utilisation aisée, notre tour de métaux est équipé d'un panneau de commande centralisé offrant un accès facile aux fonctions principales.
De plus, la zone de travail entièrement éclairée et l'interface intuitive rendent les opérations plus confortables et efficaces.
Sécurité et maintenance facile
La sécurité de l'utilisateur est primordiale.
Notre tour de métaux est équipé d'un carénage complet de sécurité de la vis mère et de la barre de chariotage pour prévenir les accidents.
De plus, le système d'arrosage avec bac récupérateur indépendant et séparateur d'huile facilite la maintenance et prolonge la durée de vie de l'équipement.
Origine et Garantie

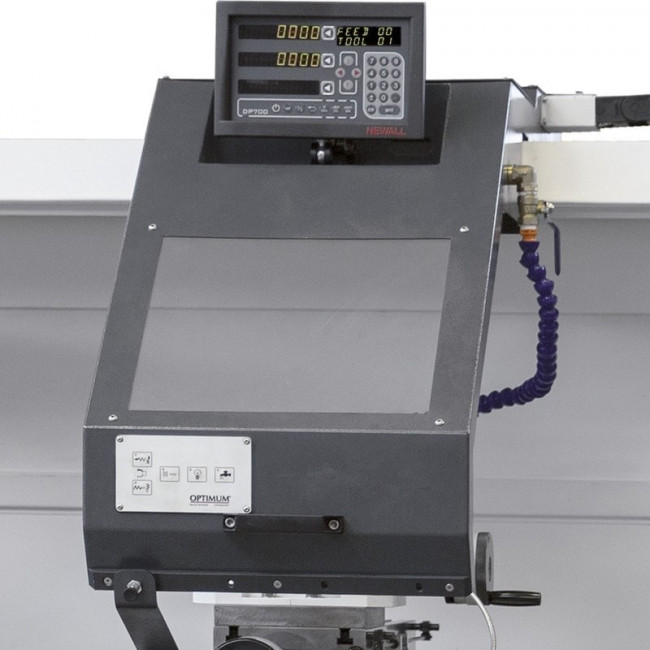

Développé et fabriqué en Angleterre, notre tour de métaux bénéficie d'une garantie de 5 ans sur l'afficheur et les règles, assurant ainsi une tranquillité d'esprit à nos clients.
Avec sa conception robuste et ses performances de pointe, cet équipement est un investissement sûr pour les professionnels de l'usinage.
Accessoires de série :
- Mandrin 3 mors Camlock Ø 315 mm D-8
- Pointe fixe longue et courte CM 5
- Douille de réduction CM 7 / CM 5
- Tourelle à changement rapide SWH 7-C
- 1 porte-outil 32 x 150 type D pour outils carrés
-
Caractéristiques techniques :
Données électriques
-
Puissance moteur
-
5.5 kW
-
Fréquence
-
50 Hz
-
Alimentation
-
400 V
Caractéristiques
-
Hauteur de pointes
-
260 mm
-
Distance entre-pointes
-
1600 mm
-
Ø usinable au-dessus du banc
-
520 mm
-
Longueur usinable sous le banc rompu
-
780 mm
-
Ø usinable au-dessus du chariot
-
324 mm
-
Largeur de banc
-
350 mm
Vitesse
-
Nombre de vitesses
-
12
-
Vitesse de broche
-
30 – 1500 T/min.
Attachement
-
Attachement de broche
-
Camlock DIN ISO 702-2 No. 8
-
Alésage de broche
-
Ø 80 mm
-
Cône morse de la broche
-
CM 7
Poupée mobile
-
Cône Morse du fourreau
-
CM 5
-
Course du fourreau
-
180 mm
-
Ø du fourreau
-
72 mm
Déplacements / Filetages
-
Filetages métriques
-
0,5 - 15 mm/T
-
Nombre de pas métriques
-
55
-
Filets au pouces (TPI)
-
60 - 2 TPI
-
Pas diamétrals
-
4 à 120 DP
-
Nombre de pas diamétrals
-
55
-
Nombre de pas (Filets au pouces)
-
55
-
Pas module
-
0.25 - 7.5 mm/TT
-
Nombre de pas modulaires
-
55
Course
-
Course du chariot supérieur
-
170 mm
-
Course du chariot transversal
-
350 mm
-
Course du chariot longitudinal
-
1400 mm
Alimentation
-
Avances longitudinales
-
0,05 – 1,5 mm/tour
-
Nombre d'avances longitudinales
-
55
-
Avances transversales
-
0,025 – 0,75 mm/tour
-
Nombre d'avances transversales
-
55
Connexions électriques
-
Puissance totale
-
6.1 kW
Système de lubrification par refroidissement
-
Puissance du système d'arrosage
-
100 W
Dimensions et poids
-
Largeur
-
1270 mm
-
Longueur
-
3016 mm
-
Poids net (brut)
-
2470 kg
