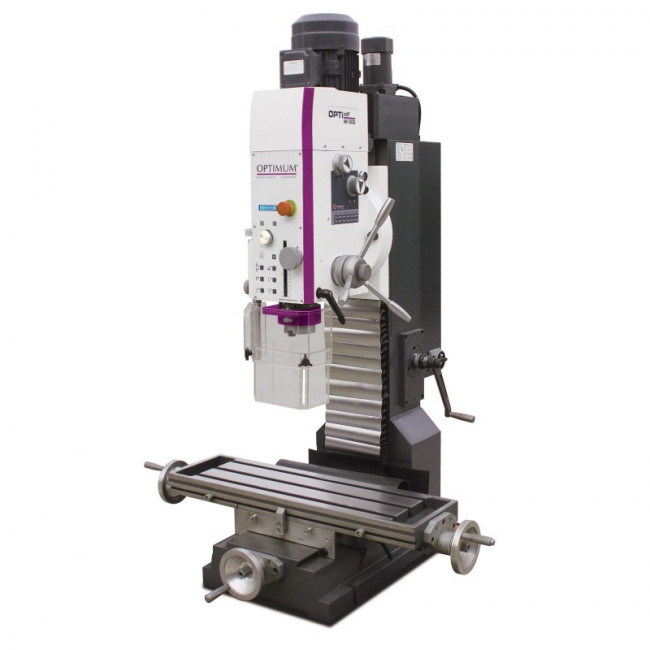

Perceuse-fraiseuse sur colonne

Capacité de perçage (acier SS235JR) : Ø 38 mm

Code fiche produit :11741514
Prix sur demande
Demander un prix


  • Capacité de perçage (acier St. 37) : Ø 38 mm
  • Poids net (brut) : 525 kg (605 kg)
  • Dimensions de la machine (L x l x h) : 1210 x 1020 x 1645 mm
  • Course de l’axe Z manuelle/automatique : 465 mm / 385 mm

Documentation
Imprimer
Les professionnels ont aussi consulté ces produits :

Prix
sur demande
Demandez un prix en 30s à notre fournisseur

Description
La perceuse-fraiseuse sur colonne est une machine de précision avec boîte de vitesse et axe Z motoris.

Cette perceuse-fraiseuse est équipée d'un variateur de vitesse.

Elle dispose d'une tête fixée sur colonne à queue d’aronde assurant rigidité et précision constante lors des usinages.

  • Caractéristiques générales :
- Table croisée de grandes dimensions, surface rectifiée avec précision
- Exécution massive en fonte robuste assurant une grande stabilité et absorbant parfaitement les vibrations
- Rattrapage des jeux sur tous les mouvements par lardons en V
- Très large plage de vitesses de 225 - 3260 T/min. par boîte de vitesse mécanique (2 x 6 vitesses)
- Grande précision de concentricité grâce aux roulements coniques de haute qualité. Précision < 0.015 mm mesurée à la broche
- Tête de fraisage inclinable à ± 30°
- Descente fine avec jauge digitale de profondeur, précision de 0.01 mm avec conversion mm/inch
- Axe Z motorisé
- Butée de profondeur avec affichage digital
- Mode taraudage avec inversion automatique de rotation en butée
- Moteur électrique bi-vitesse de qualité industrielle
- Protection à lamelles en acier inoxydable sur l’axe Z
- Panneau de commande convivial
- Interrupteur de sécurité conforme aux normes IP54 avec tension de sécurité, arrêt d’urgence “coup de poing”, carter asservi électriquement
- Avance longitudinale automatique en option
- Norme DIN EN 55011 Classe C2

  • Caractéristiques techniques :
Modèle 1 :
- Puissance moteur : 1.5/2.2 KW - 400 V / 3 Ph
- Capacité de perçage (acier S235JR) : Ø 38 mm
- Capacité en continu (acier S235JR) : Ø 32 mm
- Capacité de surfaçage max. : Ø 80 mm
- Capacité de fraisage en bout max. : Ø 32 mm
- Attachement de broche : BT40
- Course de broche : 115 mm
- Diamètre du fourreau de broche : 80 mm
- Col de cygne : 260 mm
- Plage de vitesses min. : 120 à 3600 T/min, par Vario
- Nombres de plages : 6
- Inclinaison de la tête : ±30°
- Dimensions de la table croisée (L x l) : 850 x 240 mm
- Rainures en "T" / Entraxe / Nb (table croisée) : 18 mm / 80 mm / 3
- Poids admissible max. : 175 kg
- Distance broche-table croisée : 540 mm
- Course de l’axe X manuelle : 520 mm
- Course de l’axe Y manuelle : 260 mm
- Course de l’axe Z manuelle/automatique : 465 mm / 385 mm
- Dimensions de la machine (L x l x h) : 1210 x 1020 x 1645 mm
- Poids net (brut) : 525 kg (605 kg)

Modèle 2 :
- Puissance moteur : 2.2 KW - 400 V / 3 Ph
- Capacité de perçage (acier S235JR) : Ø 38 mm
- Capacité en continu (acier S235JR) : Ø 32 mm
- Capacité de surfaçage max. : Ø 80 mm
- Capacité de fraisage en bout max. : Ø 32 mm
- Attachement de broche : BT40
- Course de broche : 115 mm
- Diamètre du fourreau de broche : 80 mm
- Col de cygne : 260 mm
- Plage de vitesses min. : 120 à 3600 T/min, par Vario
- Nombres de plages : 6
- Inclinaison de la tête : ±30°
- Dimensions de la table croisée (L x l) : 850 x 240 mm
- Rainures en "T" / Entraxe / Nb (table croisée) : 18 mm / 80 mm / 3
- Poids admissible max. : 175 kg
- Distance broche-table croisée : 540 mm
- Course de l’axe X manuelle : 520 mm
- Course de l’axe Y manuelle : 260 mm
- Course de l’axe Z manuelle/automatique : 465 mm / 385 mm
- Dimensions de la machine (L x l x h) : 1210 x 1020 x 1645 mm
- Poids net (brut) : 525 kg (605 kg)

  • Option :
- Clés de service
