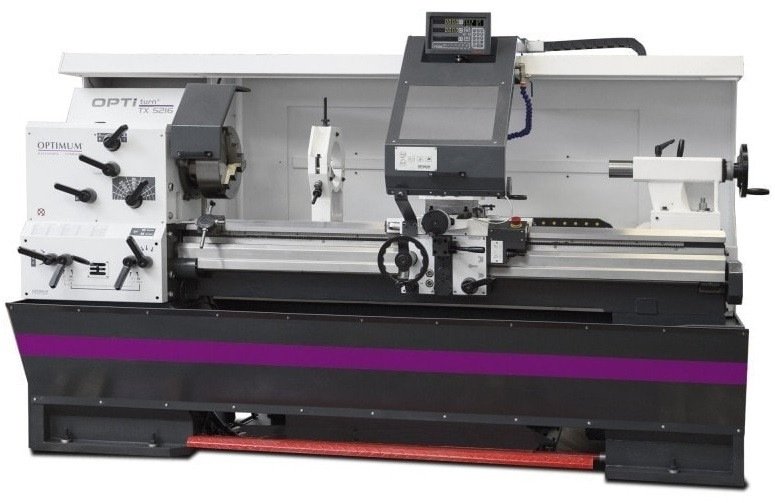

Tour à métaux 5,5 kW

Nombre de vitesses 12 -.réf : 3432442

Code fiche produit :42721974


  • Longueur 3016 mm
  • Largeur  1270 mm
  • Poids net (brut)  2470 kg

Documentation
Imprimer

Prix
sur demande
Tour industriel


Description

Notre tour à métaux est conçu avec un banc massif et des glissières trempées par induction, assurant une précision de travail inégalée.

Le bâti et le banc monobloc garantissent une rigidité optimale pour des opérations d'usinage stables et précises.

Performances durables

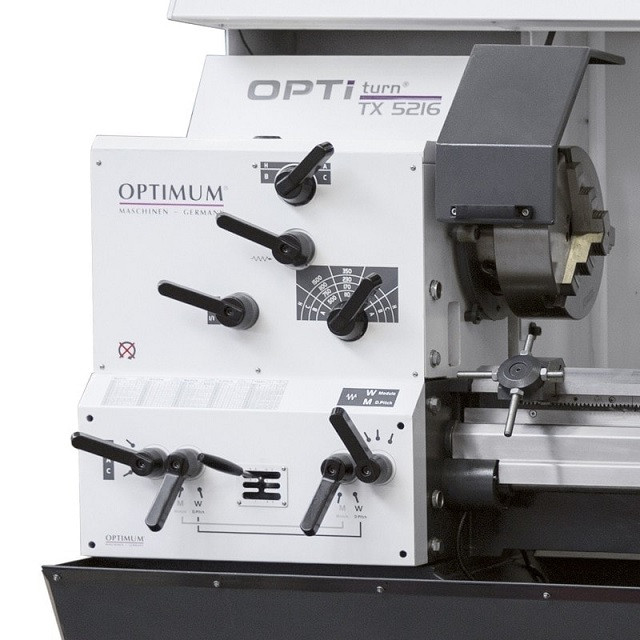

La haute rigidité du fourreau de broche, associée à des pignons en acier trempé et rectifié, ainsi qu'à des arbres montés sur des roulements à aiguilles de haute qualité, assurent des performances durables et une précision constante au fil du temps.
La broche trempée et rectifiée garantit une précision parfaite dans toutes les applications.

Contrôle et sécurité
Équipé d'un commutateur CW/CCW à deux canaux conforme à la norme EN 23125 et de commutateurs testés selon le cycle de vie EN ISO 13849, notre tour offre un contrôle fiable et sécurisé.

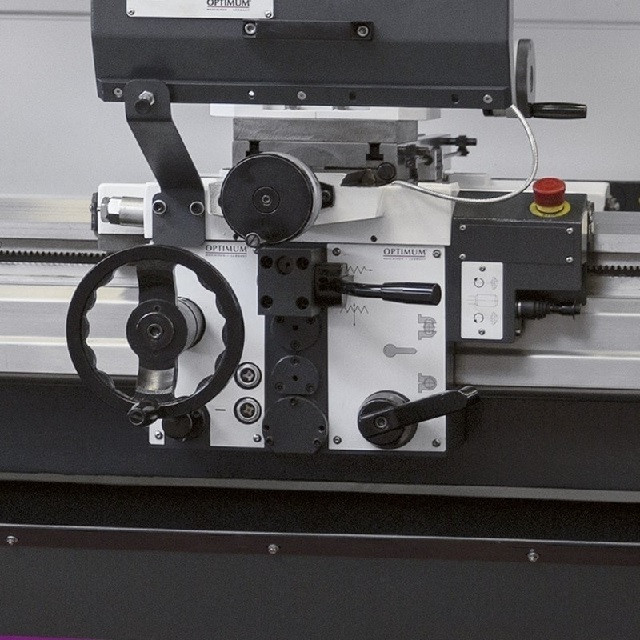

Le frein de broche électronique et la coupure électronique des avances sur l'axe Z assurent un fonctionnement sécurisé et précis.

Confort d'utilisation

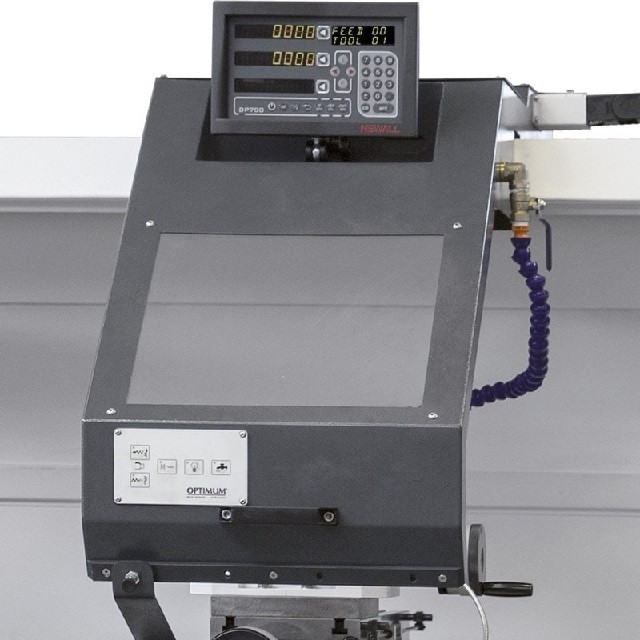

Doté d'un panneau de commande centralisé, d'un afficheur digital DPA 32, d'un écran LED et d'un clavier convivial étanche aux projections, notre tour offre une expérience d'utilisation intuitive et confortable.
La zone de travail entièrement éclairée assure une visibilité optimale pour un travail précis et efficace.

Accessoires et options
Livré avec un mandrin 3 mors inclus de série, notre tour est prêt à l'emploi dès sa réception.
Il est également équipé d'un frein de broche mécanique au pied, d'une tourelle à changement rapide SWH 7-C et d'un porte-outil 32 x 150 type D pour une polyvalence maximale dans vos projets d'usinage.

Maintenance et installation
Pour une mise en service optimale, nous recommandons fortement de nous consulter. Prévoyez des moyens de déchargement adaptés lors de la réception de votre tour.
Avec un alésage de broche important de Ø 80 mm et des règles en verre sur les 3 axes, notre tour offre une précision et une fiabilité exceptionnelles pour répondre à vos besoins d'usinage les plus exigeants.

  • Caractéristiques techniques :
- Hauteur de pointes   260 mm
- Distance entre-pointes   1600 mm
- Ø usinable au-dessus du banc   520 mm
- Ø usinable au-dessus du chariot   324 mm
- Longueur usinable sous le banc rompu   780 mm
- Largeur de banc   350 mm
Vitesse
- Nombre de vitesses   12
- Vitesse de broche  30 – 1500 T/min.
Données électriques
- Puissance moteur   5.5 kW
- Alimentation   400 V
- Fréquence   50 Hz
Attachement
- Attachement de broche Camlock DIN ISO 702-2 No. 8
- Alésage de broche   Ø 80 mm
- Cône morse de la broche  CM 7
Poupée mobile
- Cône Morse du fourreau   CM 5
- Course du fourreau   180 mm
- Ø du fourreau   72 mm
Déplacements / Filetages
- Filetages métriques   0,5 - 15 mm/T
- Nombre de pas métriques   55
- Filets au pouces (TPI)   60 - 2 TPI
-  Nombre de pas (Filets au pouces)   55
- Pas diamétrals   4 à 120 DP
- Nombre de pas diamétrals   55
- Nombre de pas modulaires   55
- Pas module   0.25 - 7.5 mm/TT
Course
- Course du chariot supérieur  170 mm
- Course du chariot transversal 350 mm
- Course du chariot longitudinal 1400 mm
Alimentation
- Avances longitudinales   0,05 – 1,5 mm/tour
- Avances transversales   0,025 – 0,75 mm/tour
-  Nombre d'avances longitudinales 55
- Nombre d'avances transversales  55
Connexions électriques
- Puissance totale   6.1 kW
- Système de lubrification par refroidissement
- Puissance du système d'arrosage   100 W
Dimensions et poids
- Longueur   3016 mm
- Largeur   1270 mm
- Poids net (brut)   2470 kg
