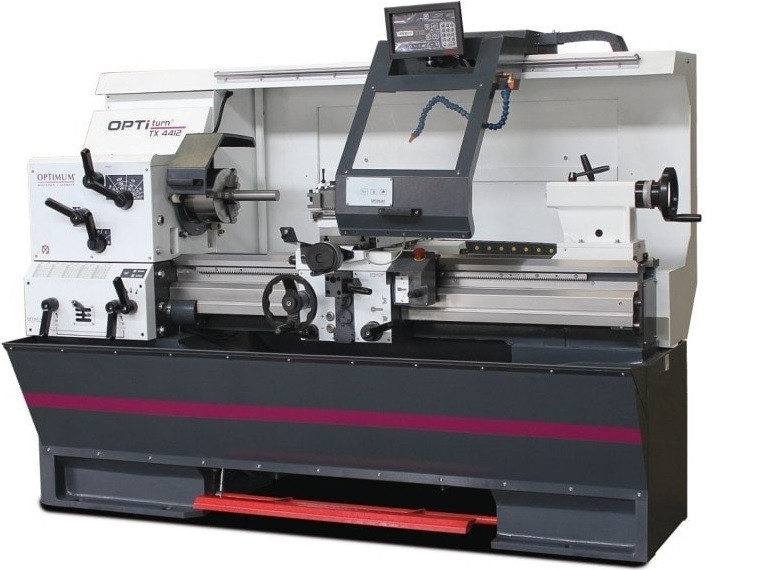

Ce tour de métaux de haute qualité est conçu pour répondre aux normes les plus strictes de précision et de performance. Doté d'un excellent niveau d'équipement, il est équipé du système de visualisation 3 axes NEWALL DP 700 et d'avances rapides pour une efficacité accrue dans vos opérations d'usinage.
Construction robuste pour une rigidité optimale
Le banc massif et les glissières trempées par induction et rectifiées avec précision garantissent une stabilité maximale lors de l'usinage.
Le bâti et le banc monobloc offrent une rigidité inégalée, tandis que la haute rigidité du fourreau de broche assure une précision constante dans le temps.
Performance et durabilité
Tous les composants essentiels, des pignons en acier trempé et rectifié aux arbres montés sur roulements à aiguilles haute qualité, sont conçus pour offrir une durabilité exceptionnelle.
La broche trempée et rectifiée assure une précision parfaite à long terme, tandis que la grande puissance d'usinage permet des passes importantes lors des travaux d'ébauche.
Fonctionnalités avancées pour une productivité accrue
Avec des avances rapides sur les axes X et Y, des glissières du banc trempées et rectifiées pour une précision optimale, un frein de broche électronique et une coupure électronique des avances sur l'axe Z, ce tour offre des fonctionnalités avancées pour une efficacité maximale.
Conception ergonomique et sécurité intégrée

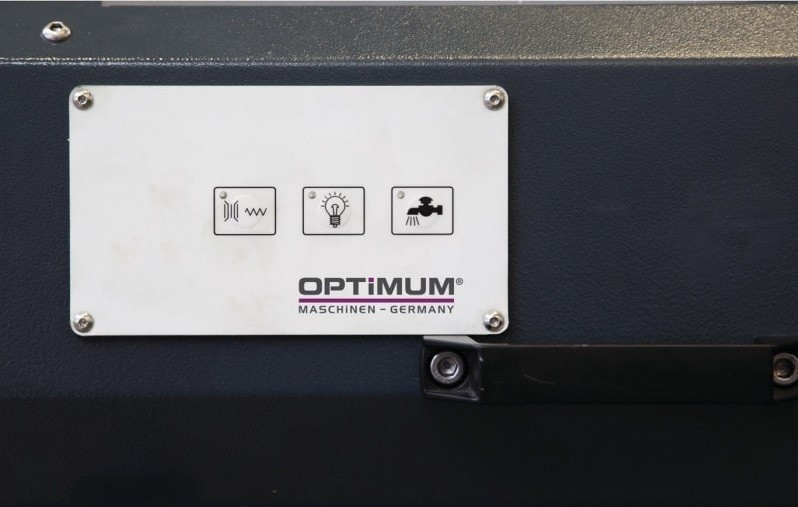

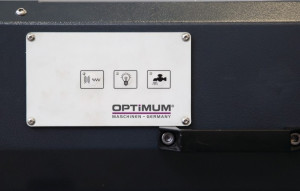

Le panneau de commande centralisé avec fonctions principales, la zone de travail entièrement éclairée et le carénage complet de sécurité assurent une utilisation ergonomique et sécurisée.
De plus, le système d'arrosage avec bac récupérateur indépendant et séparateur d'huile maintient l'environnement de travail propre et sûr.
Inclus dans le package
Ce tour de métaux est livré avec un mandrin 3 mors inclus de série, rempli d'origine avec de l'huile Premium. La mise en service est fortement recommandée pour garantir un fonctionnement optimal, et des moyens de déchargement adaptés doivent être prévus.
Caractéristiques générales et garantie
Doté du système de visualisation 3 axes DP 700, de règles Microsyn et d'une règle Spherosyn résistants aux copeaux et liquides, ce tour est développé et fabriqué en Angleterre avec une protection IP67.
Il bénéficie d'une garantie exceptionnelle de 5 ans sur l'afficheur et les règles, et comprend une tourelle à changement rapide SWH 5-B ainsi qu'un porte-outil 25 x 120 type D pour outils carrés.
-
Caractéristiques techniques :
Données électriques
-
Puissance moteur
-
5.5 kW
-
Alimentation
-
400 V
-
Fréquence
-
50 Hz
-
Hauteur de pointes
-
220 mm
-
Distance entre-pointes
-
1280 mm
-
Ø usinable au-dessus du banc
-
440 mm
-
Ø usinable au-dessus du chariot
-
250 mm
-
Largeur de banc
-
300 mm
Vitesse
-
Nombre de vitesses
-
12
-
Vitesse de broche
-
40 – 2200 T/min.
Attachement
-
Attachement de broche
-
Camlock DIN ISO 702-2 No. 6
-
Alésage de broche
-
Ø 52 mm
-
Cône morse de la broche
-
CM 6
-
Section d‘outils
-
SWH 5-B
Poupée mobile
-
Cône Morse du fourreau
-
CM 4
-
Course du fourreau
-
180 mm
-
Ø du fourreau
-
58 mm
Déplacements / Filetages
-
Filetages métriques
-
0,5 – 7,5 mm/T
-
Filets au pouces (TPI)
-
60 – 4 TPI
-
Pas module
-
8 à 120 DP
-
Pas diamétrals
-
0.25 - 3.75 mm/TT
Course
-
Course du chariot supérieur
-
153 mm
-
Course du chariot transversal
-
290 mm
-
Course du chariot longitudinal
-
950 mm
Alimentation
-
Avances longitudinales
-
0,05 – 0,752 mm/tour
-
Avances transversales
-
0,025 – 0,376 mm/tour
Connexions électriques
-
Puissance totale
-
6.1 kW
Système de lubrification par refroidissement
-
Puissance du système d'arrosage
-
100 W
Dimensions et poids
-
Longueur
-
2410 mm
-
Largeur
-
1085 mm
-
Poids net (brut)
-
1630 kg
