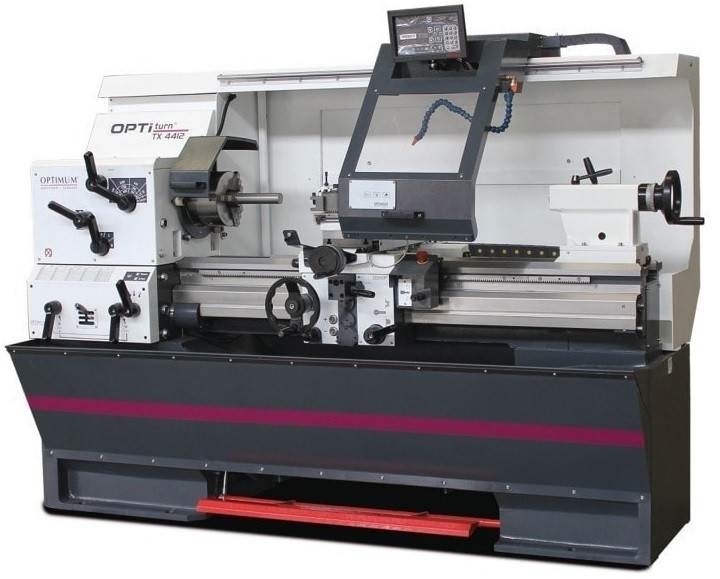

Tour à métaux avec afficheur digital

Ce tour à métaux est conçu pour offrir une précision exceptionnelle et répondre aux normes les plus strictes de l'industrie.

Doté d'un équipement de pointe, il est équipé du système de visualisation DPA 32 pour une efficacité maximale.



Constructionr robuste pour une stabilité optimale

Le banc massif et les glissières trempées par induction garantissent une stabilité et une précision de fonctionnement inégalées.
Le bâti et le banc monobloc assurent une rigidité parfaite, tandis que la haute rigidité du fourreau de broche contribue à des performances optimales.



Transmission fiable et durable

Tous les composants essentiels, tels que les pignons en acier trempé et rectifié, les arbres montés sur roulements à aiguilles de haute qualité et la broche trempée et rectifiée, assurent une transmission efficace et une précision durable dans le temps.



Sécurité et conformité aux normes

Équipé d'un commutateur CW/CCW à deux canaux conforme à la norme EN 23125 et testé selon le cycle de vie EN ISO 13849, ce tour garantit une utilisation sûre et conforme aux réglementations.



Performances élevées pour une productivité maximale

La puissance d'usinage élevée permet des passes importantes lors des travaux d'ébauche, tandis que les fonctionnalités telles que le frein de broche électronique et la coupure électronique des avances sur l'axe Z contribuent à une efficacité accrue.



Facilité d'utilisation et confort de l'opérateur

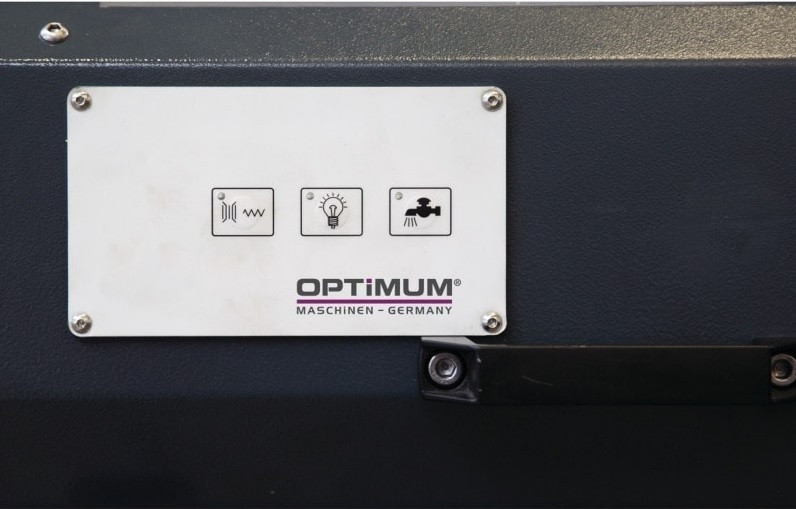

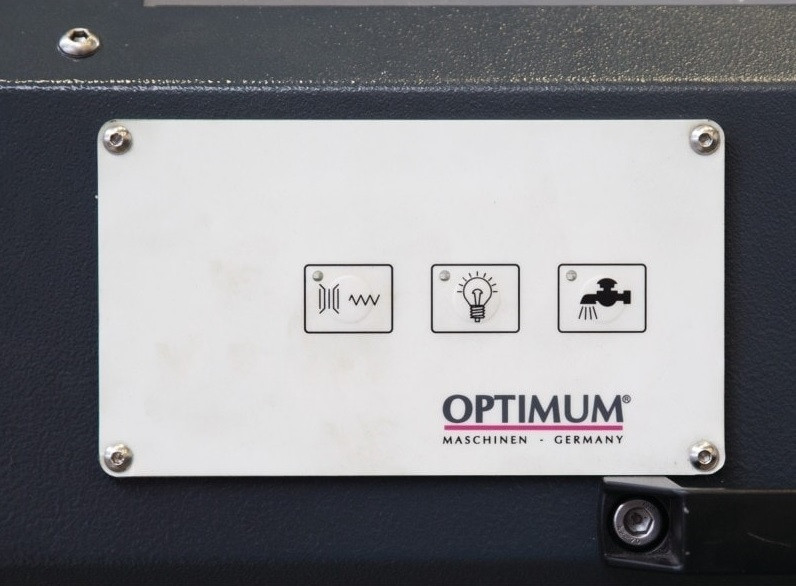

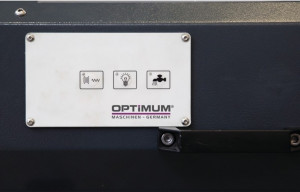

Doté d'un panneau de commande centralisé, d'une zone de travail entièrement éclairée, d'un clavier convivial étanche et d'un écran anti-reflet, ce tour offre un confort optimal à l'opérateur, réduisant ainsi les erreurs et les temps d'usinage.



Accessoires et options inclus

Ce tour à métaux est livré avec un mandrin 3 mors inclus de série, rempli d'origine avec de l'huile Premium, et équipé d'un frein de broche mécanique au pied pour le filetage et l'arrêt d'urgence.
De plus, il est équipé d'un afficheur digital DPA 32, d'une fonction CSS, d'un écran LED et de règles en verre sur les 3 axes pour une précision maximale.



En somme, ce tour à métaux offre une combinaison idéale de performances élevées, de sécurité, de confort de l'opérateur et de fiabilité, en réduisant les temps d'usinage et en garantissant une qualité de travail exceptionnelle.

Données électriques

- Fréquence   50 Hz
- Alimentation   400 V
- Puissance moteur   5.5 kW

- Hauteur de pointes   220 mm
- Distance entre-pointes   1280 mm
-  Ø usinable au-dessus du banc   440 mm
- Ø usinable au-dessus du chariot   250 mm
- Largeur de banc   300 mm

Vitesse

- Nombre de vitesses   12
- Vitesse de broche   40 – 2200 T/min.

Attachement

- Attachement de broche   Camlock DIN ISO 702-2 No. 6
- Alésage de broche   Ø 52 mm   Cône morse de la broche   CM 6
- Section d‘outils   SWH 5-B

Poupée mobile

- Cône Morse du fourreau   CM 4
- Course du fourreau   180 mm
- Ø du fourreau   58 mm

Déplacements / Filetages

- Filetages métriques   0,5 – 7,5 mm/T
- Nombre de pas métriques   44   Filets au pouces (TPI)   60 – 4 TPI
- Nombre de pas (Filets au pouces)   44   Pas diamétrals   0.25 - 3.75 mm/TT
- Nombre de pas diamétrals   44   Nombre de pas modulaires   44   Pas module   8 à 120 DP

Course

- Course du chariot supérieur   153 mm
- Course du chariot transversal   290 mm
- Course du chariot longitudinal   950 mm

Alimentation

- Avances longitudinales   0,05 – 0,752 mm/tour
- Nombre d'avances longitudinales   44
- Avances transversales   0,025 – 0,376 mm/tour
- Nombre d'avances transversales   44

- Connexions électriques

- Puissance totale   6.1 kW

- Système de lubrification par refroidissement

- Puissance du système d'arrosage   100 W

Dimensions et poids

- Longueur   2410 mm
- Largeur   1085 mm
- Poids net (brut)   2030 kg
