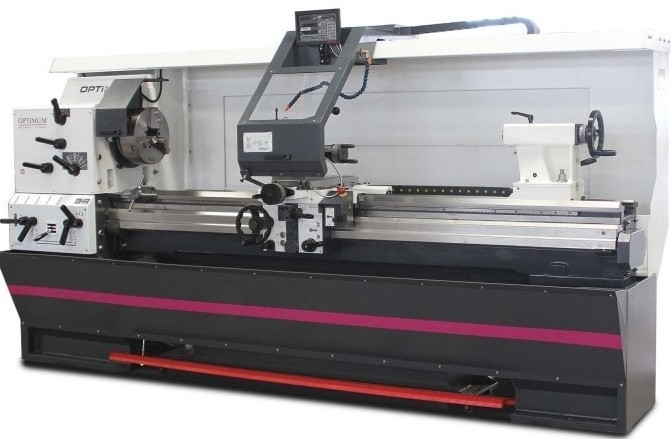

Tour à métaux avec système de visualisation 3 axes

Nos tours de métaux sont conçus pour offrir une précision inégalée, répondant aux normes les plus strictes de qualité.

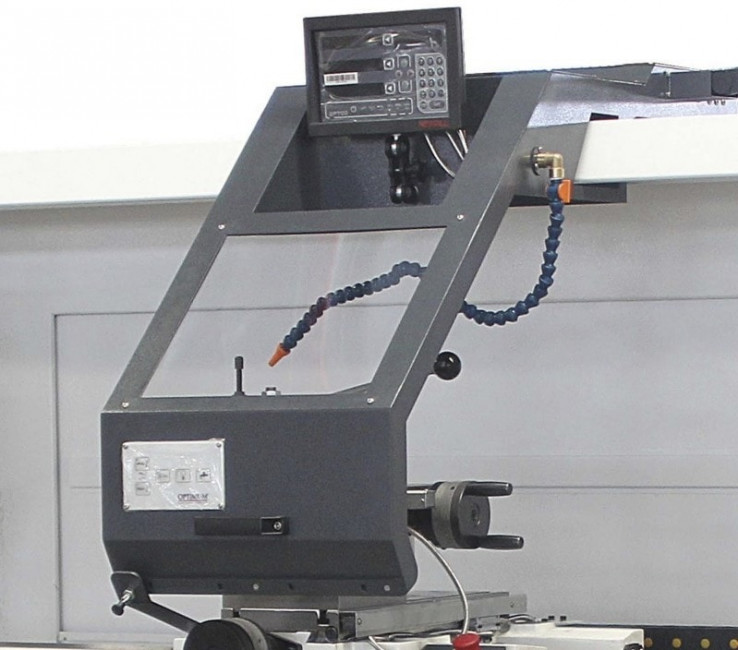

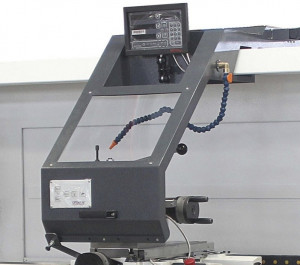

Dotés d'un système de visualisation 3 axes NEWALL DP 700 et d'avances rapides, ces tours garantissent un niveau d'équipement exceptionnel pour vos besoins d'usinage.



Construction Robuste pour une Rigidité Maximale

Le banc massif, associé à des glissières trempées par induction et rectifiées avec précision, assure une stabilité et une rigidité optimales.
Le bâti et le banc monobloc renforcent cette rigidité, tandis que le fourreau de broche offre une stabilité supplémentaire, assurant des performances constantes.



Performance et Durabilité

Chaque composant de nos tours est conçu pour offrir une performance durable.
Les pignons en acier trempé et rectifié, les arbres montés sur roulements à aiguilles de haute qualité, ainsi que la broche trempée et rectifiée garantissent une précision parfaite et durable dans le temps, même lors d'usages intensifs.



Fonctionnalités avancées pour une utilisation intuitive

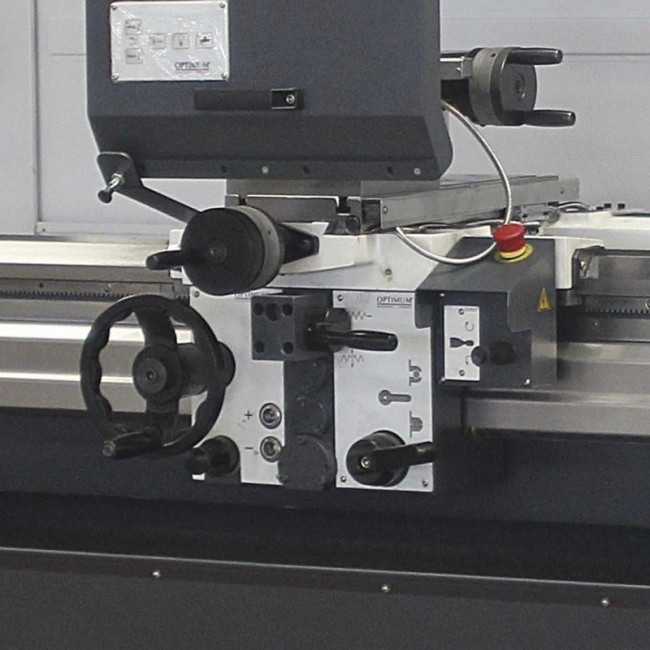

Nos tours de métaux sont équipés de fonctionnalités avancées telles que des avances rapides sur les axes X et Y, un frein de broche électronique, une coupure électronique des avances sur l'axe Z avec butées 4 positions, et un panneau de commande centralisé offrant un contrôle facile et rapide.



Sécurité et confort d'utilisation

Nous accordons une grande importance à la sécurité de nos utilisateurs.
C'est pourquoi nos tours sont équipés d'un carénage complet de sécurité de la vis mère et de la barre de chariotage.
De plus, la zone de travail est entièrement éclairée pour une meilleure visibilité, et un système d'arrosage avec bac récupérateur indépendant assure un environnement de travail propre et sécurisé.



Fiabilité et garantie

Fabriqués en Angleterre avec les normes de qualité les plus élevées, nos tours de métaux bénéficient d'une garantie de 5 ans sur l'afficheur et les règles.

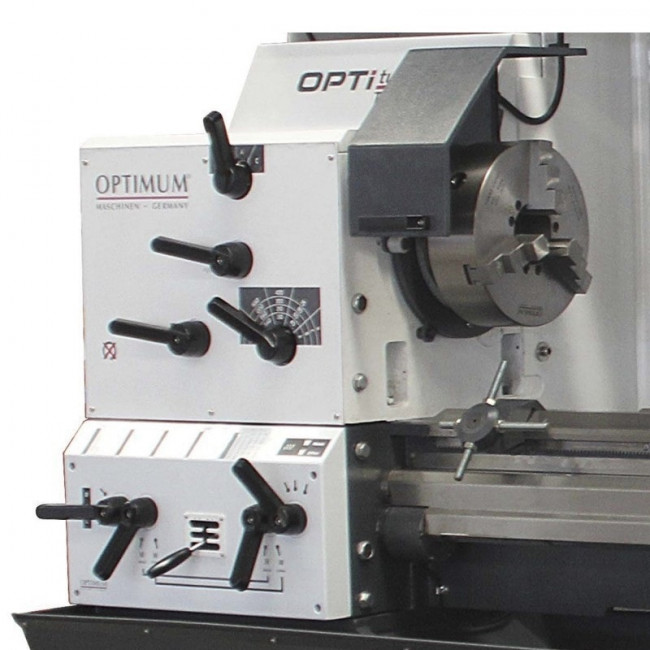

De plus, avec un alésage de broche important de Ø 105 mm et une tourelle à changement rapide SWH 7-C, ces tours offrent une polyvalence inégalée pour une variété d'applications.



Inclus dans le Pack

Chaque tour de métaux est livré avec un mandrin 3 mors inclus de série, rempli d'origine avec de l'huile Premium. Pour une mise en service optimale, nous recommandons vivement de nous consulter pour des conseils adaptés à vos besoins spécifiques. Prévoyez également des moyens de déchargement adaptés pour une installation en toute sécurité


Données électriques

- Puissance moteur   7,5 kW
- Fréquence   50 Hz
- Alimentation   400 V

Connexions électriques

- Puissance totale   8.5 kW

Caractéristiques

- Hauteur de pointes   310 mm
- Distance entre-pointes   2200 mm
- Ø usinable au-dessus du banc   620 mm
- Ø usinable au-dessus du chariot   424 mm
- Largeur de banc   350 mm
- Longueur usinable sous le banc rompu   880 mm

Vitesse

- Nombre de vitesses   12
- Vitesse de broche   40 – 1650 T/min.

- Attachement

- Attachement de broche  Camlock DIN ISO 702-2 No. 8
- Alésage de broche   Ø 105 mm
- Cône morse de la broche   Ø 113 (cône 1:20) mm

Poupée mobile

- Cône Morse du fourreau   CM 5
- Course du fourreau   180 mm
- Ø du fourreau   72 mm

Déplacements / Filetages

- Filetages métriques   0,5 - 15 mm/T
- Nombre de pas métriques   55
- Filets au pouces (TPI)   60 - 2 TPI
- Pas diamétrals 4 à 120 DP
- Nombre de pas (Filets au pouces)   55
- Nombre de pas diamétrals   55
- Pas module   0.25 - 7.5 mm/TT
- Nombre de pas modulaires   55

Course

- Course du chariot supérieur   170 mm
- Course du chariot transversal   350 mm
- Course du chariot longitudinal   2000 mm

Alimentation

- Avances longitudinales   0,05 – 1,5 mm/tour
- Nombre d'avances longitudinales   55
- Avances transversales   0,025 – 0,75 mm/tour
- Nombre d'avances transversales   55

Système de lubrification par refroidissement

Puissance du système d'arrosage  100 W

Dimensions et poids

- Largeur  1400 mm
- Longueur   3550 mm
- Poids net (brut)   2800 kg
