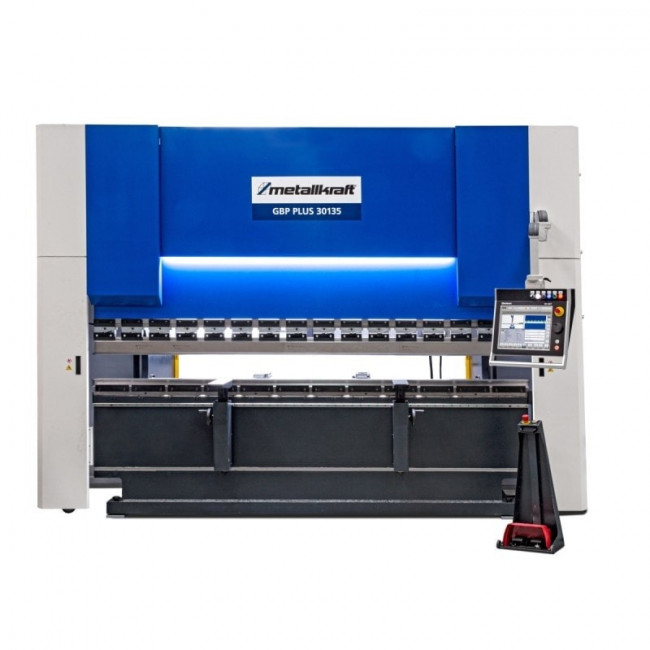

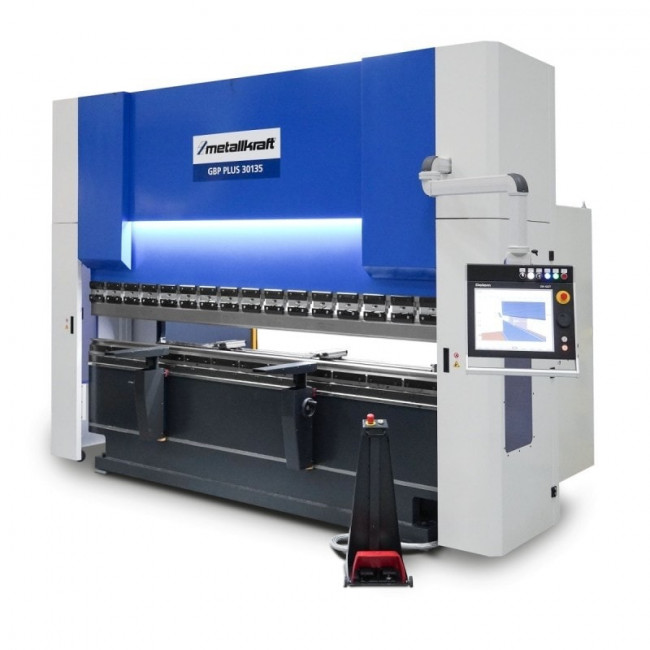

Cette presse plieuse hydraulique à commande CNC est une machine robuste, avec quatre axes contrôlés, conçue pour des travaux de pliage de haute précision.
-
Caractéristiques générales :
Version standard :

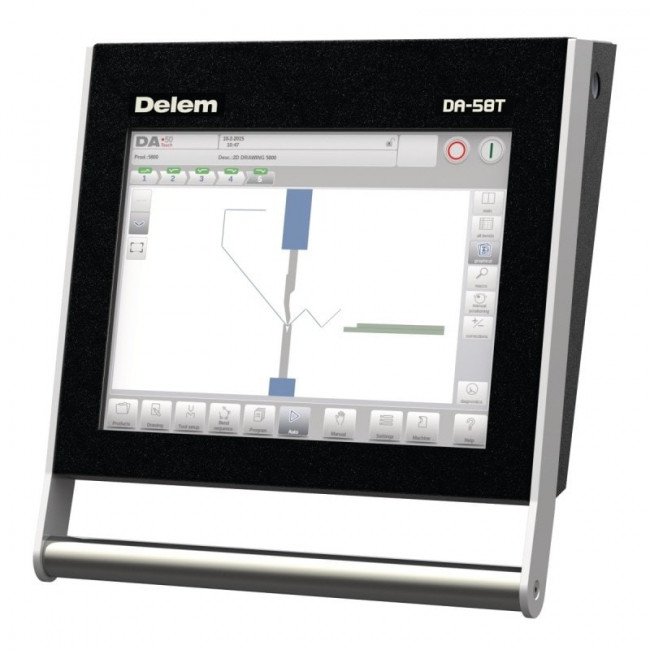

- Commande CNC graphique 2D DELEM DA-58T avec logiciel hors ligne TL
- Deux encodeurs linéaires (GIVI) sur la barre de presse pour vérifier la position souhaitée
- Codeurs linéaires de haute qualité avec une précision de 0,01 mm
- Butée arrière commandée par CNC avec deux doigts de butée arrière.

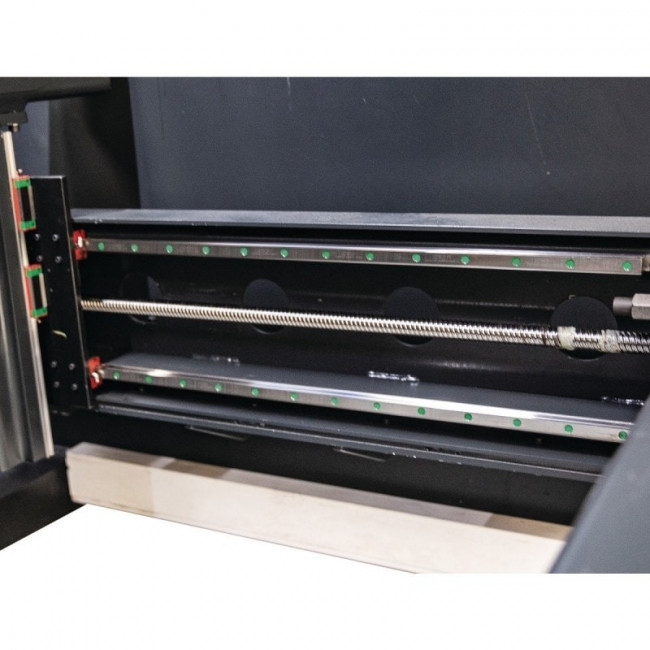

- Axe X guidé linéairement et entraîné par des vis à billes via un servomoteur.
- Axe R guidé linéairement et entraîné par des vis à billes via un servomoteur.
- Doigts de butée arrière sur guides linéaires réglables latéralement manuellement

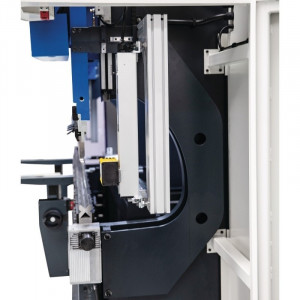

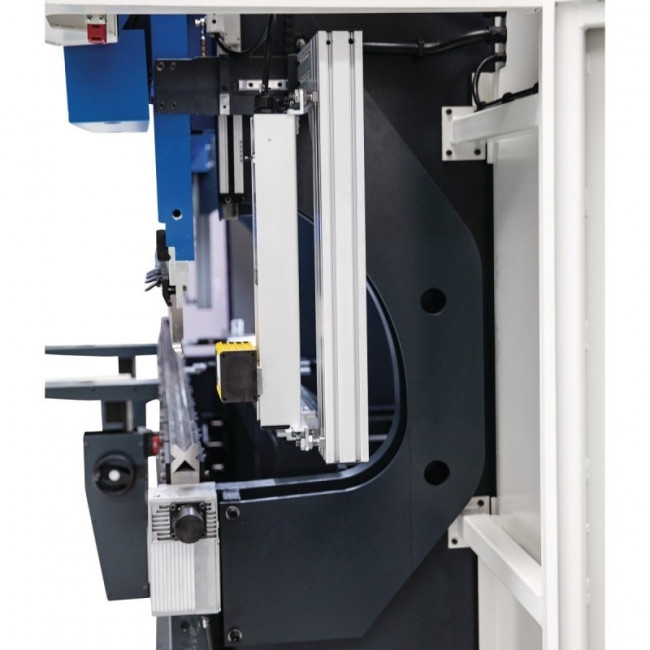

- Laser de sécurité Fiessler AKAS LC -II M avec contrôle de sécurité de la presse FMSC
- Dispositif de bombage motorisé à commande CNC WILA pour compenser la déflexion du ressort
- Panneau de commande sur le côté droit de la machine sur un bras pivotant
- Guidage plat solide et nécessitant peu d'entretien du faisceau de la presse

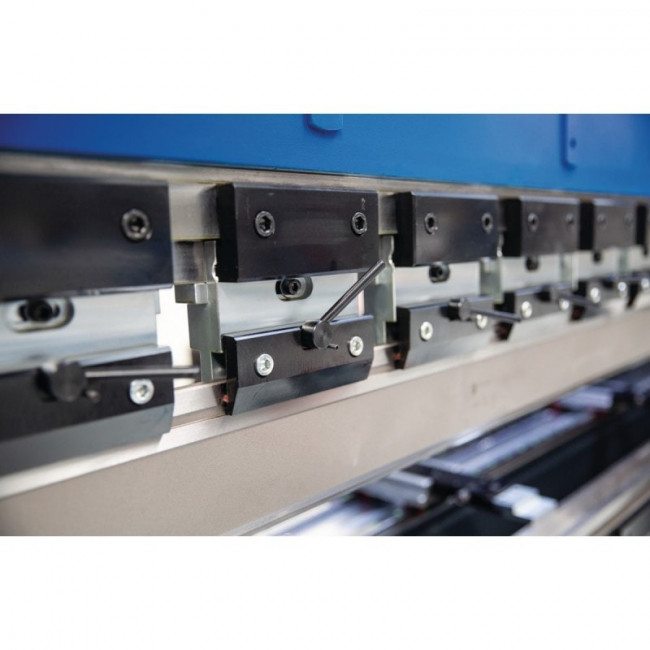

- Serrage manuel de l'outil supérieur (enlèvement latéral), système Promecam / Amada
- Outil supérieur (Promecam/Amada), hauteur 105 mm (3 x 835 mm / 1 x 805 mm sectionné)
- Matrice multi-V, hauteur 60 mm, ouvertures en V 16/22/35/50 mm (3 x 835 mm / 1 x 805 mm sectionné)
- Unité mobile de commande au pied (BERNSTEIN) avec fonction d'arrêt d'urgence et câble de sécurité
- Pédale avec deux interrupteurs (appuyez sur la barre vers le haut/vers le bas) et marchepied de sécurité dans l'interrupteur vers le bas

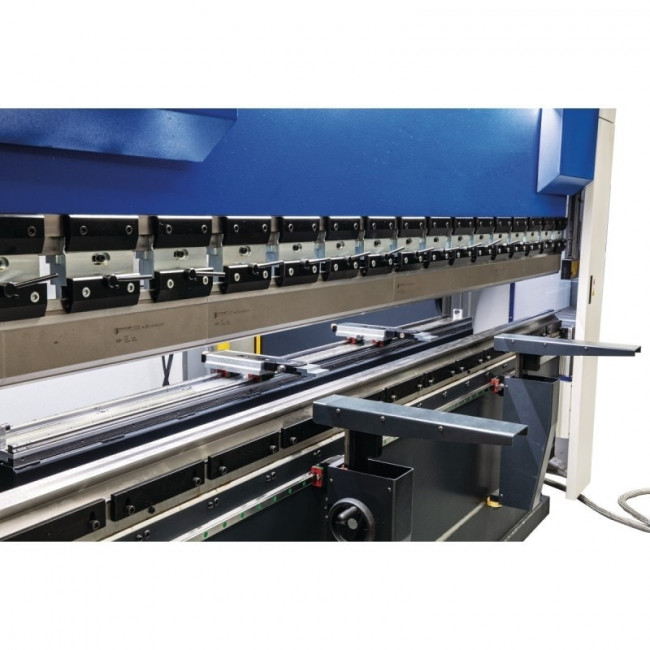

- Deux bras de support avant qui peuvent être rapidement ajustés sur le côté sur le guide linéaire
- Tous les guides linéaires et chariots du contrôle de mouvement HIWIN
- Répartition contrôlée de la quantité d'huile entre les cylindres
- Surveillance de la position relative du cylindre pendant le processus de pliage
- Programmation directe de l'angle de pliage via la commande
- Vitesse de pliage et de rétraction programmable et temps de pressage
- Mode de travail manuel, semi-automatique ou automatique sélectionnable
- Cylindres aiguisés, fabriqués à partir d'un seul bloc pour une précision et une durabilité maximales
- Composants hydrauliques de HAWE (vannes) et KCL Hydraulique (pompe)

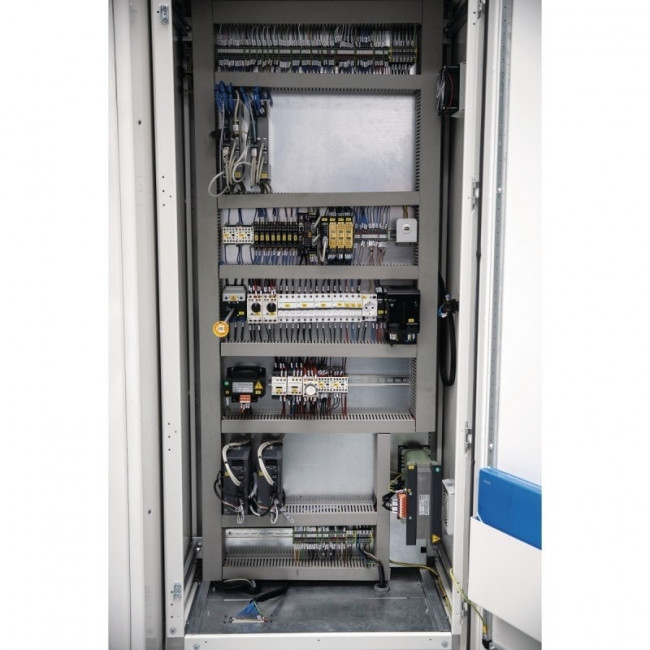

- Composants électriques de Schneider et Mitsubishi Électrique
- Grand réservoir hydraulique pour maintenir la bonne température d'huile.
- Système hydraulique protégé par soupape de surpression
- Moteurs d'entraînement protégés par des disjoncteurs appropriés.
- Corps de machine dans une construction soudée particulièrement lourde et sans tension
- Portes latérales faciles à ouvrir et surveillées par des interrupteurs de sécurité
- Protection de la zone arrière à l'aide d'un système de barrière lumineuse de REER Italie
- Éclairage de la zone de travail au moyen d'une barre LED dans le couvercle du faisceau de presse
Accessoires spéciaux :
- Commandes (DELEM DA-66T-2D, DELEM DA-69T-3D, Cybelec CybTouch 15, Cybelec CybTouch 19-2D, Cybelec CybTouch 19 MX-3D)
- Butée arrière X/R/Z1/Z2 avec course X = 750 mm
- Butée arrière X/R/Z1/Z2 + Delta X (200 mm) avec course X = 750 mm
- Butée arrière X/X2/R1/R2/Z1/Z2 (version tour)
- Pince à outils supérieure hydraulique WILA Pro
- Serre-fil hydraulique WILA Pro
- Graissage centralisé manuel
- Graissage centralisé automatique
- Aides à la flexion avec réglage motorisé de la hauteur - peuvent être déplacées latéralement
- Bras de support avant supplémentaire (sans réglage de la hauteur du volant)
- Doigt de butée arrière supplémentaire (déplaçable manuellement)
- Zone de stationnement 1 000 mm pour les bras de support avant ou les aides à la flexion
- Refroidisseur d'huile
- Réchauffeur d'huile
- Tailles spéciales sur demande
-
Caractéristiques techniques :
Données électriques
- Puissance moteur : 11 kW
- Alimentation : 400 V
- Fréquence : 50 Hz
Spécifications techniques
- Force de pressage : 100 t
- Longueur de pliage : 3150 mm
- Passage entre montants : 2600 mm
- Hauteur d'installation : 445 mm
- Hauteur de levage : 250 mm
- Vitesse de cintrage : 1 – 10 mm/s
- Vitesse de retour : 100 mm/s
- Hauteur de la table : 930 mm
- Largeur de la table : 60 mm
- Nombre de supports : 2
- Nombre doigts de butée arrière : 2
- Course de la butée arrière : 5 - 750 mm
- Réglage de la butée arrière : 500 mm/s
- Capacité du réservoir d'huile : 232 l
- Course rapide : 160 mm/s
Dimensions et poids
- Longueur : 4200 mm
- Largeur : 1800 mm
- Poids net : 9000 kg
