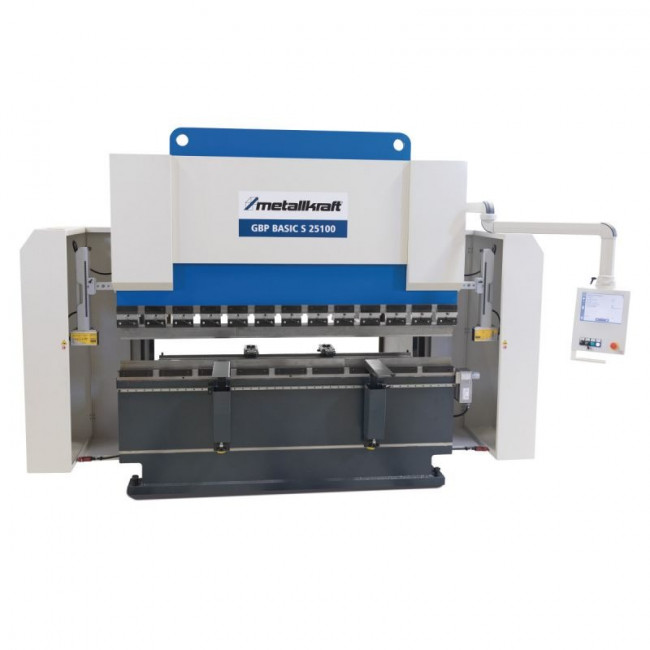

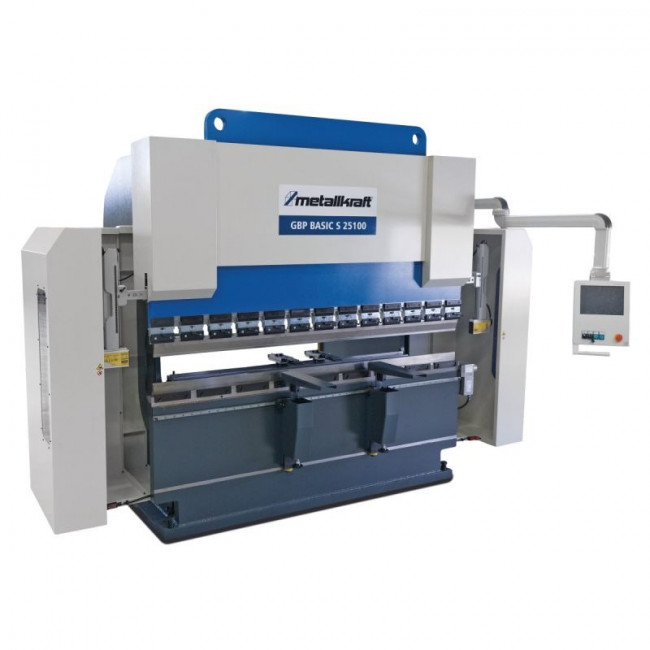

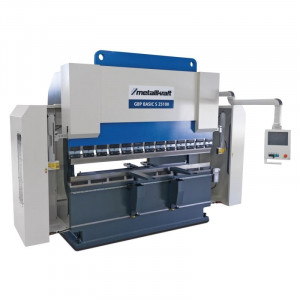

Presses plieuses à commande CNC 4 axes

Description

Les presses plieuses à commande CNC 4 axes sont l'outil essentiel pour les opérations de pliage de tôles.



Elles sont utilisées dans diverses industries, notamment la construction métallique, la fabrication de pièces automobiles et la production de tôles découpées.



Précision de pliage optimale

Grâce à leur contrôle CNC et leurs 4 axes entraînés, ces presses assurent un pliage précis et répétable à chaque utilisation, notamment les erreurs et les pertes de matériau.



Bombardement motorisé

Le bombage motorisé intégré permet d'ajuster la courbure des tôles pour des résultats parfaits, tandis que le serrage rapide manuel de l'outil supérieur facilite le changement d'outils et la maintenance.



Différents modèles pour répondre à vos besoins

Disponibles en plusieurs capacités, les machines s'adaptent à vos besoins spécifiques, que ce soit pour des tôles fines ou épaisses.

Investissez dans la précision et l'efficacité avec ces machines polyvalentes.



• Caractéristiques générales :

Version standard :

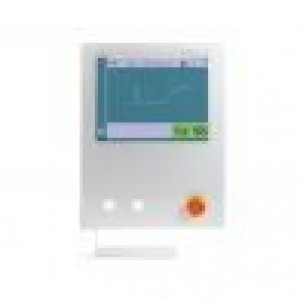

- Commande CNC à écran tactile : DELEM DA 58T avec interface couleur 2D et calcul de la séquence de pliage

- Deux codeurs linéaires (GIVI) sur la barre de pressage pour le contrôle de la position souhaitée

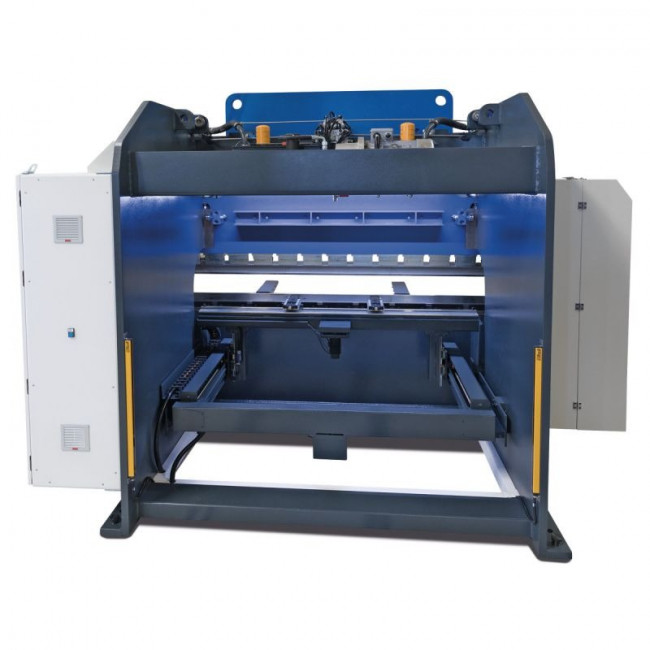

- Butée arrière à commande CNC avec deux doigts de butée arrière

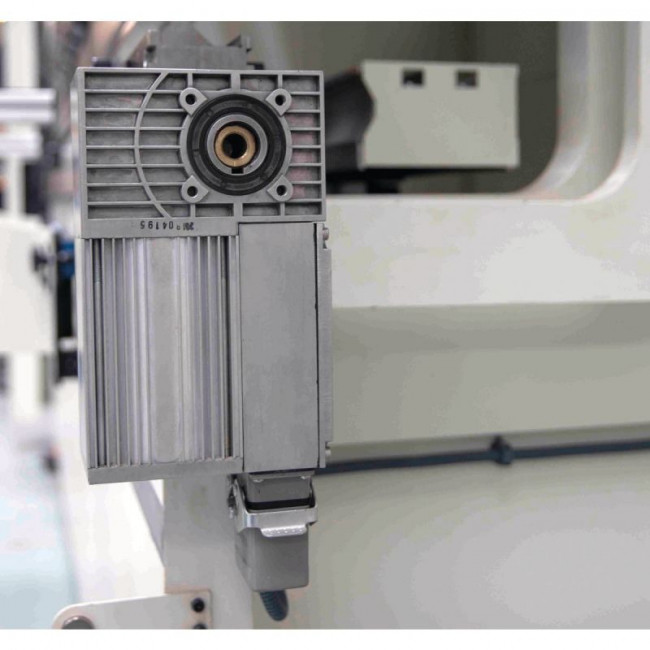

- Axe X à commande CNC motorisé, guidé sur rails linéaires - entraînement par servomoteur par le biais de vis à billes

- Axe R à commande CNC motorisé, guidé sur rails linéaires - entraînement par servomoteur par le biais de vis à billes

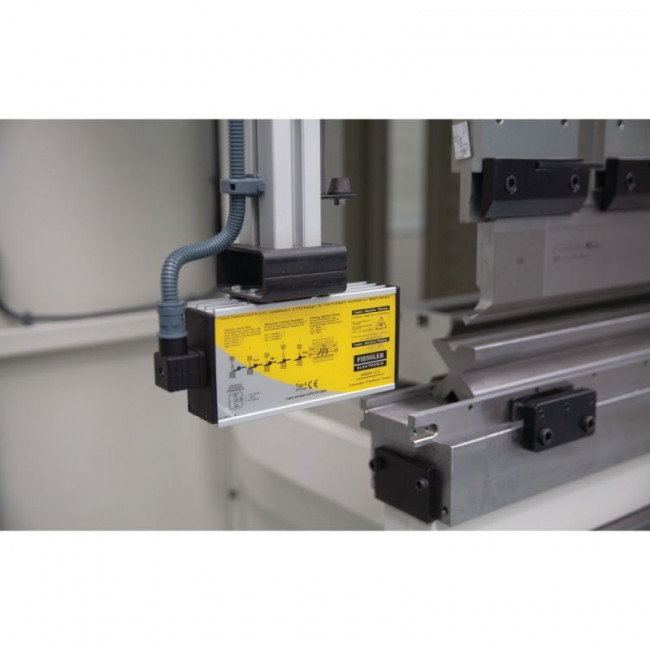

- Dispositifs de sécurité FIESSLER Akas II et FMSC

- Système à unité de bombage WILA motorisée, à commande CNC, pour compenser la réaction du ressort

- Panneau de commande sur le bras pivotant sur le côté droit de la machine

- Guides quadruples solides et nécessitant peu d’entretien sur la table de pressage

- Outil supérieur manuel à serrage rapide, système Promecam/Amada, retrait par le côté

- Jeu complet d’outils supérieurs Rehfuß (Promecam/Amada), hauteur 104.65 mm

- Matrices Multi-V (Promecam/Amada), hauteur 60 mm, ouvertures en V 16/22/35/50 mm

- Pédale avec deux interrupteurs (barre de pression vers le haut/bas) et interrupteur de sécurité vers le bas

- Doigts d’arrêt arrière sur le guide linéaire réglables latéralement manuellement

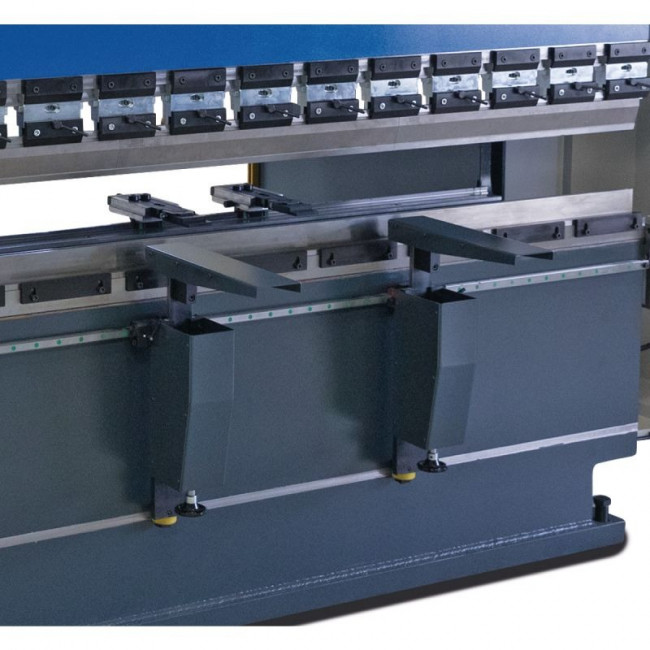

- Deux bras de support avant, réglables sur rail linéaire

- Distribution de la quantité d’huile réglable entre les vérins

- Surveillance de la position relative entre les cylindres pendant le pliage

- Programmation directe de l’angle de pliage via le contrôleur

- Vitesse de pliage et de rétraction et temps de pressage programmables

- Possibilité de sélectionner le mode de travail manuel, semi-automatique ou automatique

- Vérins synchronisés avec les composants hydrauliques haute performance de HAWE Hydraulik

- Composants électriques de Schneider et Mitsubishi

- Codeur linéaire de haute qualité avec une précision de 0.01 mm

- Vérins constitués d’un seul bloc pour une précision et une durée de vie maximales

- Grand réservoir hydraulique pour maintenir une température d’huile correcte

- Système hydraulique protégé par une soupape de surpression

- Moteurs d’entraînement protégés par disjoncteur de moteur approprié

- Manuel d’utilisation avec déclaration de conformité CE et documentation des pièces de rechange



Équipement optionnel possible :

- Commandes numériques (DELEM DA-66T-2D, DELEM DA-69T-3D, Cybelec CybTouch 15,

- Cybelec CybTouch19-2D, Cybelec CybTouch 19 MX-3D)

- Butée arrière X/R/Z1/Z2 avec course X = 750 mm

- Butée arrière X/R/Z1/Z2 + Delta X (200 mm) avec course X = 750 mm

- Butée arrière X/X2/R1/R2/Z1/Z2 (version tour)

- Serrage hydraulique des outils WILA Pro

- Lubrification centrale automatique

- Bras de support avant supplémentaire

- Doigt de butée supplémentaire

- Zone de stationnement de 1000 mm pour les bras de soutien avant ou les aides à la flexion

- Refroidisseur d’huile

- Réchauffeur d’huile

- Ces options doivent être précisées lors de la commande machine



• Caractéristiques techniques :

- Différents modèles au choix

- Puissance moteur : 15/18,5 kW

- Alimentation : 400 V

- Fréquence : 50 Hz

- Force de pressage : 175/220 t

- Longueur de pliage : 3700 mm

- Passage entre montants : 3150 mm

- Hauteur d'installation : 455 mm

- Hauteur de levage : 250/275 mm

- Vitesse de cintrage : 1 – 10 mm/s

- Vitesse de retour : 100 mm/s

- Hauteur de la table : 930 mm

- Largeur de la table : 60/70 mm

- Nombre de supports : 2

- Nombre doigts de butée arrière : 2

- Course rapide : 160/140 mm/s

- Course de la butée arrière : 5 - 650 mm

- Réglage de la butée arrière : 250 mm/s

- Capacité du réservoir d'huile : 230/300 l

---

Modèles disponibles

Autres produits de ce fournisseur

•

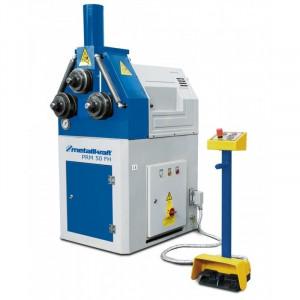

  Cintreuse à galets motorisées professionnelle

  Prix sur demande
•

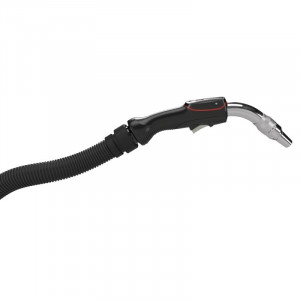

  Torche d'aspiration MIG/MAG refroidie à l'eau

  Prix sur demande
•

  Tour à métaux avec clavier simple - Hauteur de pointes 165 mm

  Prix sur demande
•

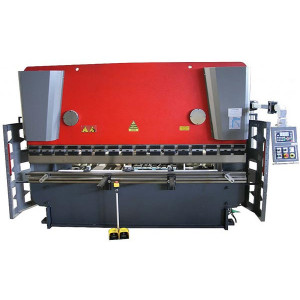

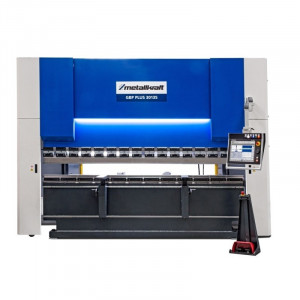

  Presse plieuse hydraulique à commande CNC
