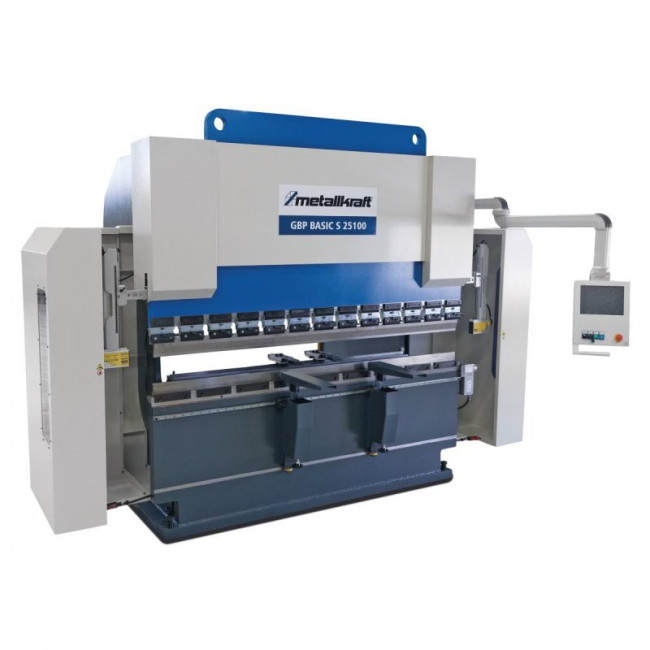

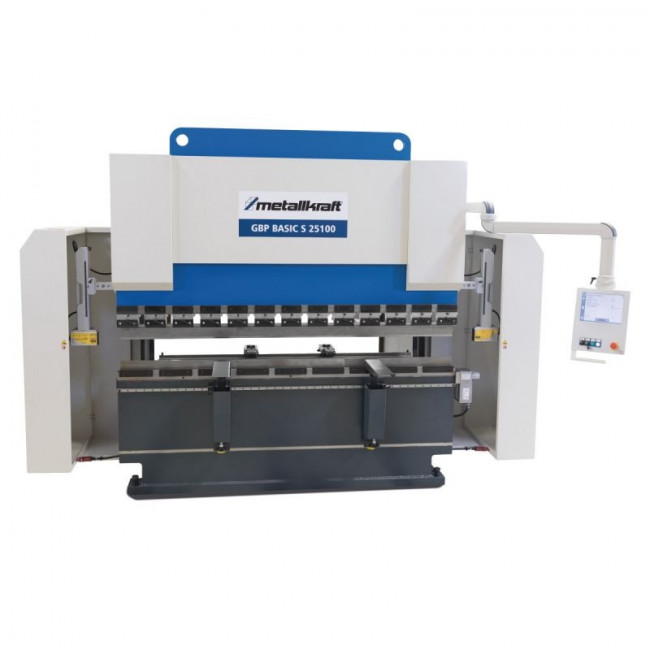

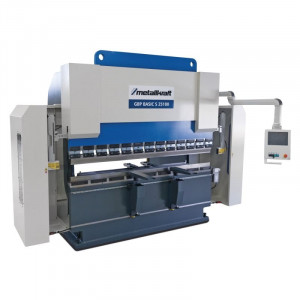

Ces presses plieuses hydrauliques à CNC sont conçues pour répondre aux besoins des professionnels de la métallurgie et de la fabrication.
Dotées de 3 axes commandés, elles offrent une précision inégalée dans le pliage des métaux.
La commande CNC graphique CybTouch 12 permet une programmation facile et efficace.
Bombage motorisé
Grâce à son système de bombardement motorisé, vous pouvez ajuster la courbure de vos pièces avec une grande précision.
Cette fonctionnalité permet d'obtenir des résultats parfaits, même pour les pièces les plus complexes.
Serrage rapide
Gagnez du temps avec le système de serrage rapide manuel de l'outil supérieur.
Il vous permet de changer rapidement d'outil, améliorant ainsi l'efficacité de votre production.
Diversité de capacité
Vous avez le choix entre différents modèles avec des capacités variées pour répondre à vos besoins spécifiques.
Que vous travailliez sur des petites pièces ou des pièces de grande taille, nous avons la solution idéale pour vous.
-
Caractéristiques générales :
Version standard :
- Commande CNC à écran tactile Cybelec

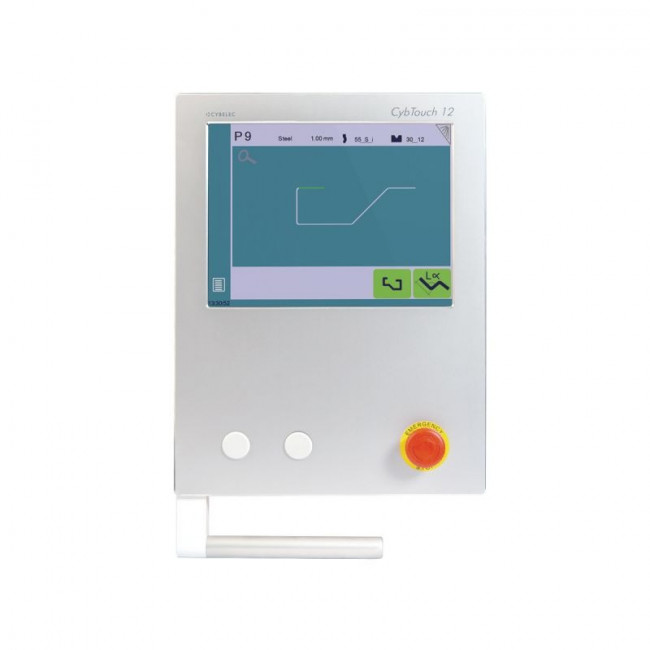

- CybTouch 12 avec interface couleur 2D et calcul de la séquence de pliage
- Deux codeurs de dimension linéaires (GIVI) sur la table de pressage supérieure pour vérifier la position désirée

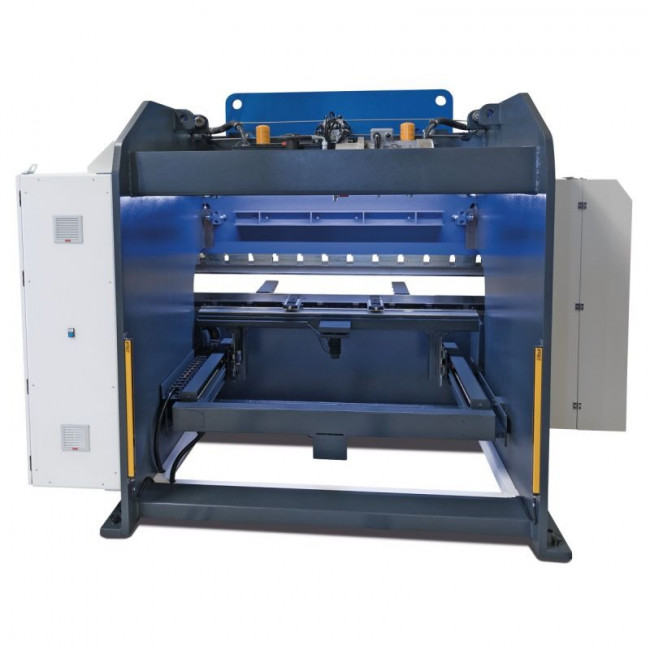

- Butée arrière à commande CNC avec deux doigts de butée arrière
- Axe X à commande CNC, motorisé, guidé sur rails linéaires - entraînement par vis à billes et servomoteur
- Réglage manuel de la hauteur des doigts de butée arrière (axe R) au moyen de broches et de volants
- Réglage latéral manuel des doigts de butée (axe Z) sur rail linéaire

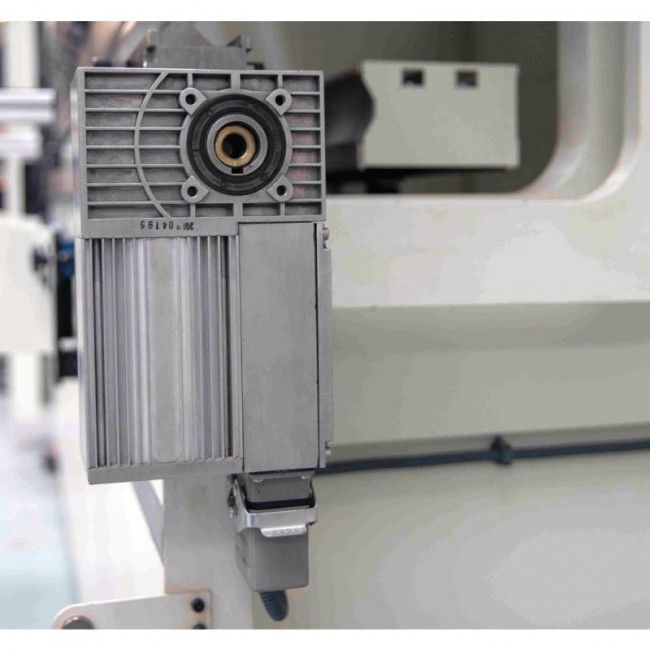

- Unité de bombage motorisée du système WILA, à commande CNC, pour compenser la réaction du ressort

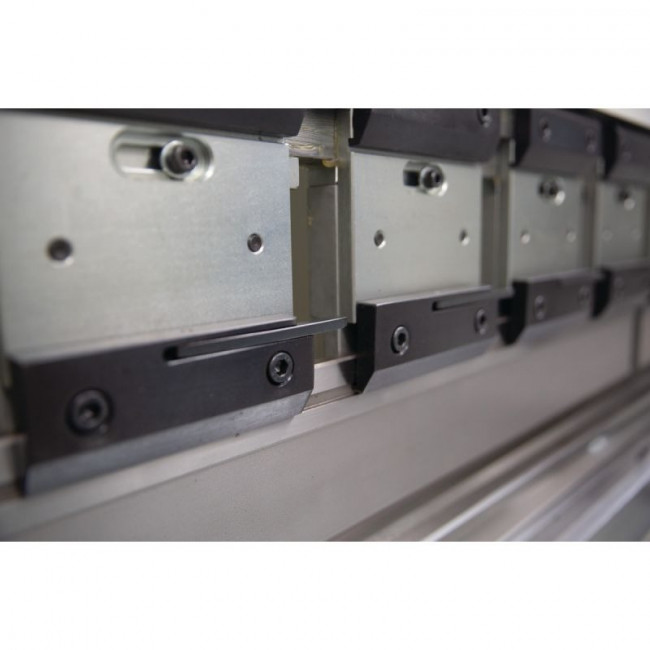

- Outil supérieur manuel à serrage rapide, système Promecam/Amada, retrait par le côté
- Jeu complet d’outils supérieurs Rehfuß (Promecam/Amada), hauteur 104.65 mm
- Jeu complet de matrices Multi-V (Promecam/ Amada), hauteur 60 mm, largeurs d’ouverture du V 16/22/35/50 mm
- Pédale avec deux interrupteurs (barre de pression vers le haut/bas) et interrupteur de sécurité vers le bas
- Panneau de commande sur le bras pivotant sur le côté droit de la machine

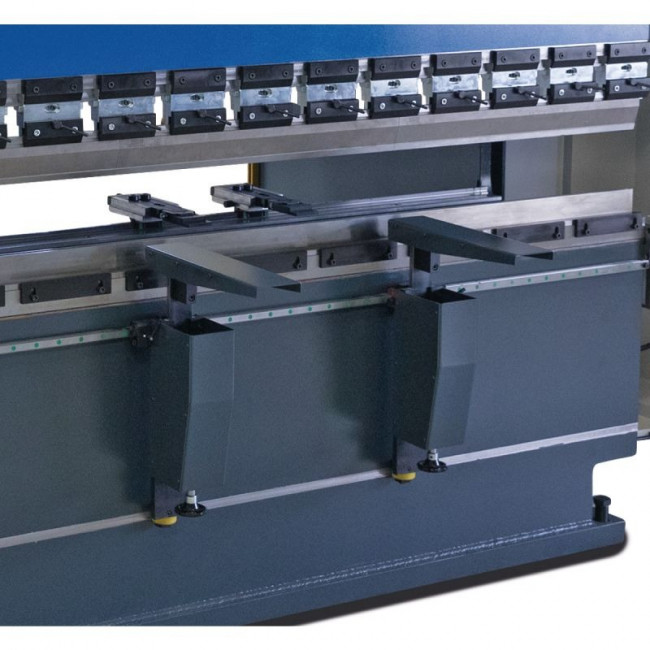

- Deux bras de support de tôle réglage rapide sur guides linéaires
- Distribution de la quantité d’huile réglable entre les vérins
- Surveillance de la position relative entre les cylindres pendant le pliage
- Programmation directe de l’angle de pliage via le contrôleur
- Vitesse de pliage et de rétraction et temps de pressage programmables
- Possibilité de sélectionner le mode de travail manuel, semi-automatique ou automatique
- Vérins synchronisés avec les composants hydrauliques haute performance de HAWE Hydraulik
- Composants électriques Schneider et Mitsubishi
- Codeur linéaire de haute qualité avec une précision de 0.01 mm
- Vérins constitués d’un seul bloc pour une précision et une durée de vie maximales
- Grand réservoir hydraulique pour maintenir la bonne température de l’huile
- Système hydraulique protégé par une soupape de surpression
- Moteurs d’entraînement protégés par un disjoncteur
Équipement optionnel possible :
- Commandes (CybTouch 15 ou Delem DA 58T)
- Extension de l’axe X à une course de 1000 mm
- Axe R motorisé et commandé par CNC
- Préparation au fonctionnement en tandem
- Taille spéciale de chargement
- Doigts de butée arrière et bras d’appui avant supplémentaires
- Deuxième pédale de commande pour deux personnes
- Lubrification centralisée manuelle ou automatique
- Climatisation pour armoire électrique
- Refroidisseur d’huile
- Réchauffeur d’huile
- Outils spéciaux
- Commande CNC sur le côté gauche de la machine
- Dimensions spéciales sur demande
- Ces options doivent être précisées lors de la commande machine
-
Caractéristiques techniques :
- Différents modèles au choix
- Puissance moteur : 11/15 kW
- Alimentation : 400 V
- Fréquence : 50 Hz
- Force de pressage : 100/135/175 t
- Longueur de pliage : 2550 mm
- Passage entre montants : 2100 mm
- Hauteur d'installation : 445 mm
- Hauteur de levage : 250 mm
- Vitesse de cintrage : 1 – 10 mm/s
- Vitesse de retour : 100 mm/s
- Hauteur de la table : 930 mm
- Nombre de supports : 2
- Nombre doigts de butée arrière : 2
- Course rapide : 160 mm/s
- Course de la butée arrière : 5 - 650 mm
- Réglage de la butée arrière : 250 mm/s
- Capacité du réservoir d'huile : 230 l
- Dimensions et poids :
- Longueur : 3550/3600/3650 mm
- Largeur : 1800/1900 mm
- Hauteur : 2550/2850 mm
- Poids net : 7300/7900/8300 kg
