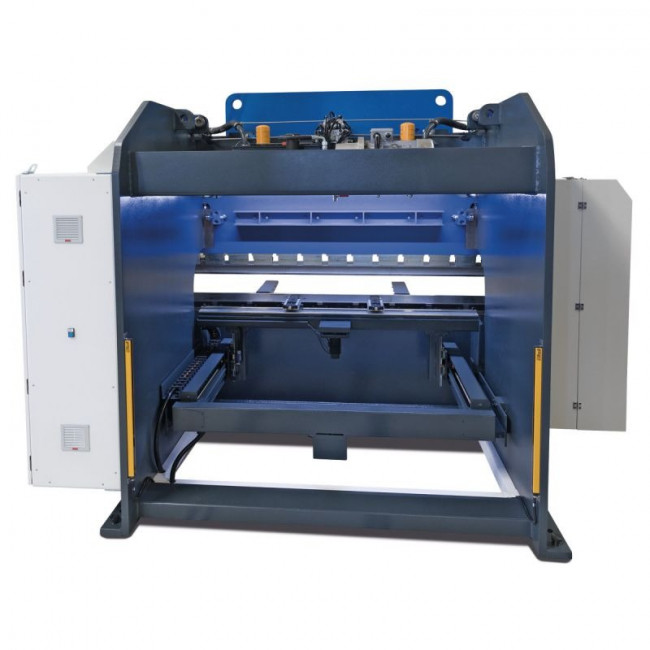

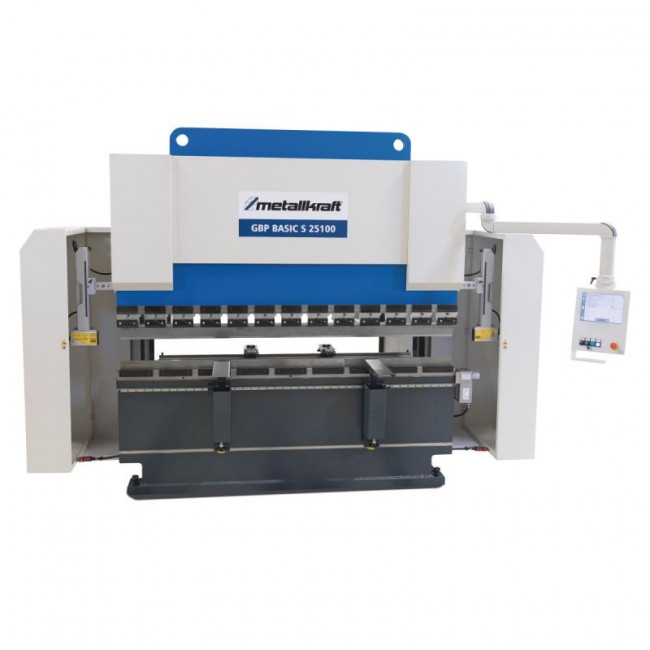

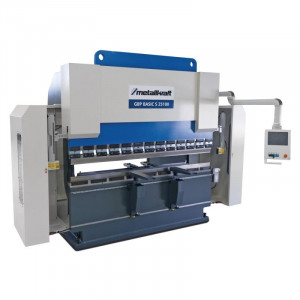

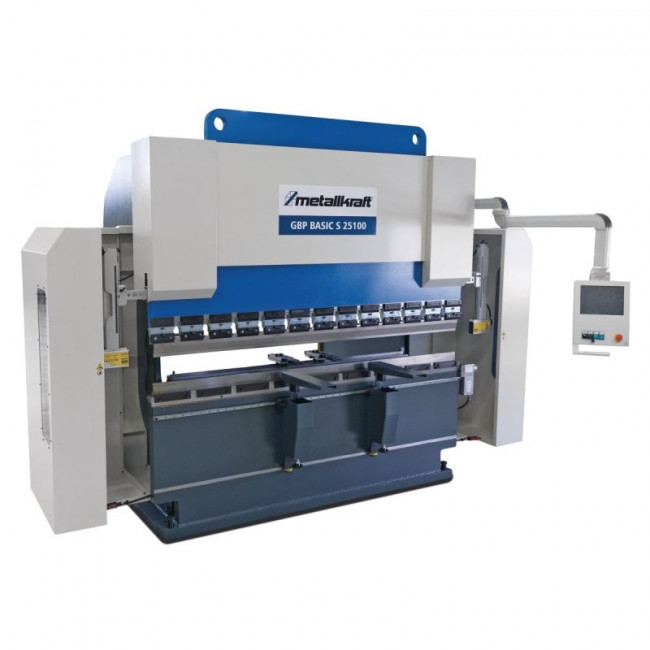

Presses plieuses hydrauliques à CNC 4 axes

Longueur de pliage : 2550 mm - .réf : 4257250 - 4257251 - 4257252

Code fiche produit :25684428


  • Force de pressage : 100/135/175 T
  • Longueur de pliage : 2550 mm
  • Passage entre montants : 1600 mm
  • Hauteur de la table : 930 mm
  • Hauteur de levage : 250 mm

Imprimer

Prix
sur demande
Demandez un prix en 30s à notre fournisseur
Plieuse industrielle

Description
Les presses plieuses hydrauliques à CNC 4 axes sont des machines industrielles essentielles pour la mise en forme de tôles et de métaux.

Conçues pour répondre aux besoins des fabricants, elles permettent de pincer, former et façonner des pièces métalliques avec une grande précision.

Flexibilité optimale
Grâce à leur commande CNC, ces machines offrent une flexibilité exceptionnelle pour répondre à diverses exigences de pliage.
Vous pouvez facilement ajuster les angles et les dimensions de pliage avec une grande précision, améliorant ainsi votre efficacité et votre polyvalence en production.

Bombage motorisé
L'avantage du bombardement motorisé assure un contrôle précis de la déformation des pièces, garantissant des résultats constants et de haute qualité.
Il permet également d'optimiser la durée de vie de l'outil supérieur pour une utilisation prolongée.

Serrage rapide et sûr
Le système de serrage rapide manuel de l'outil supérieur facilite le changement d'outils et la manipulation des pièces, évitant les temps d'arrêt et améliore la productivité de votre atelier.

Modèles variés, capacités différentes
Choisissez parmi une gamme de modèles avec différentes capacités pour trouver la presse plieuse hydraulique qui répond parfaitement à vos besoins de production, qu'ils soient petits ou grands.

  • Caractéristiques générales :
Version standard :

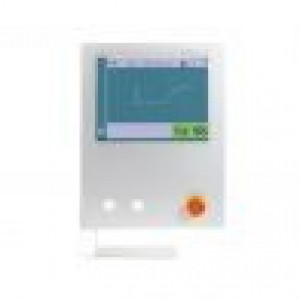

- Commande CNC à écran tactile : DELEM DA 58T avec interface couleur 2D et calcul de la séquence de pliage
- Deux codeurs linéaires (GIVI) sur la barre de pressage pour le contrôle de la position souhaitée
- Butée arrière à commande CNC avec deux doigts de butée arrière
- Axe X à commande CNC motorisé, guidé sur rails linéaires - entraînement par servomoteur par le biais de vis à billes
- Axe R à commande CNC motorisé, guidé sur rails linéaires - entraînement par servomoteur par le biais de vis à billes

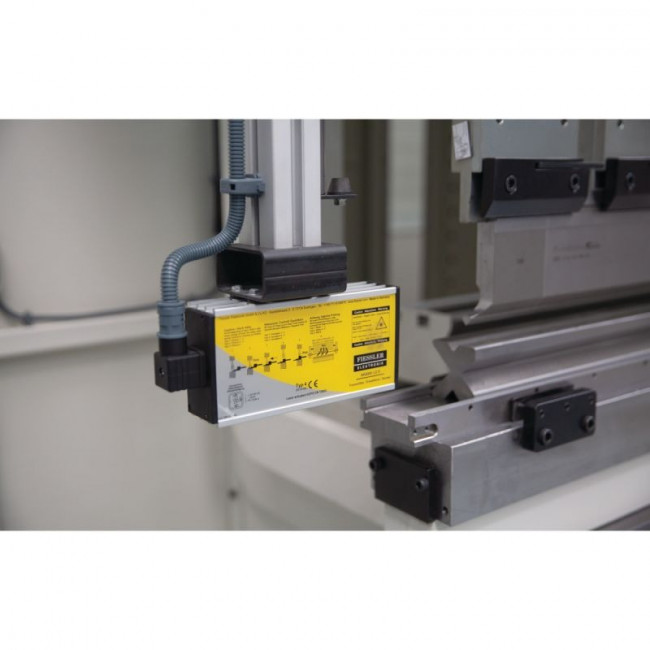

- Dispositifs de sécurité FIESSLER Akas II et FMSC

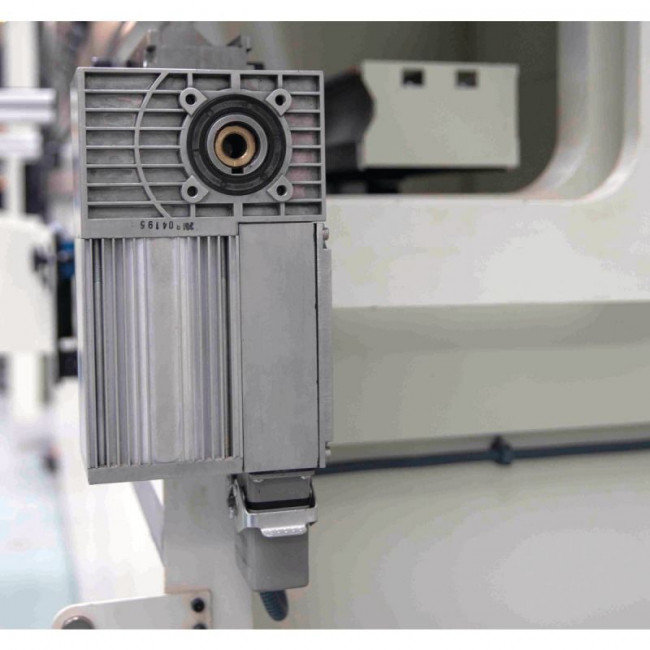

- Système à unité de bombage WILA motorisée, à commande CNC, pour compenser la réaction du ressort
- Panneau de commande sur le bras pivotant sur le côté droit de la machine
- Guides quadruples solides et nécessitant peu d’entretien sur la table de pressage

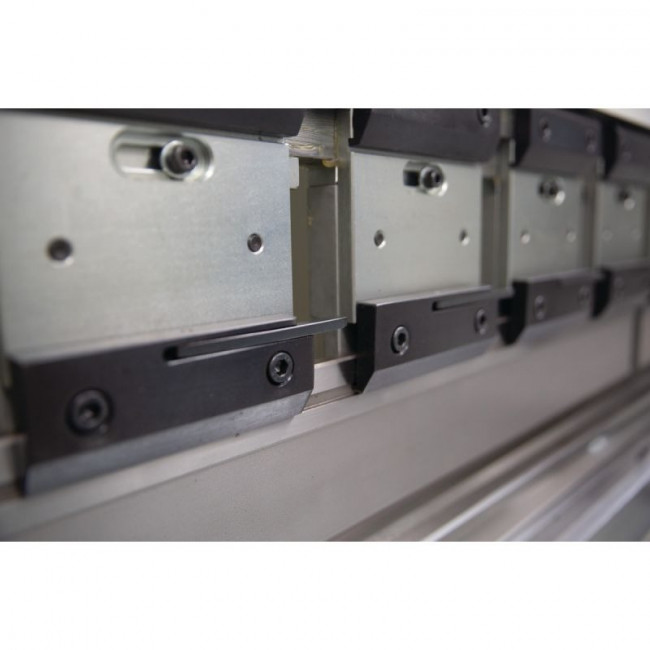

- Outil supérieur manuel à serrage rapide, système Promecam/Amada, retrait par le côté
- Jeu complet d’outils supérieurs Rehfuß (Promecam/Amada), hauteur 104.65 mm
- Matrices Multi-V (Promecam/Amada), hauteur 60 mm, ouvertures en V 16/22/35/50 mm
- Pédale avec deux interrupteurs (barre de pression vers le haut/bas) et interrupteur de sécurité vers le bas
- Doigts d’arrêt arrière sur le guide linéaire réglables latéralement manuellement

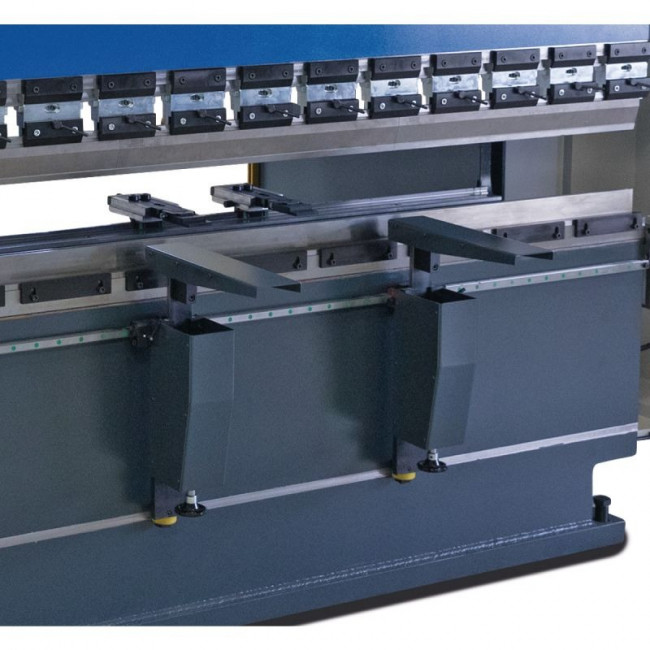

- Deux bras de support avant, réglables sur rail linéaire
- Distribution de la quantité d’huile réglable entre les vérins
- Surveillance de la position relative entre les cylindres pendant le pliage
- Programmation directe de l’angle de pliage via le contrôleur
- Vitesse de pliage et de rétraction et temps de pressage programmables
- Possibilité de sélectionner le mode de travail manuel, semi-automatique ou automatique
- Vérins synchronisés avec les composants hydrauliques haute performance de HAWE Hydraulik
- Composants électriques de Schneider et Mitsubishi
- Codeur linéaire de haute qualité avec une précision de 0.01 mm
- Vérins constitués d’un seul bloc pour une précision et une durée de vie maximales
- Grand réservoir hydraulique pour maintenir une température d’huile correcte
- Système hydraulique protégé par une soupape de surpression
- Moteurs d’entraînement protégés par disjoncteur de moteur approprié
- Manuel d’utilisation avec déclaration de conformité CE et documentation des pièces de rechange

Équipement optionnel possible :
- Commandes numériques (DELEM DA-66T-2D, DELEM DA-69T-3D, Cybelec CybTouch 15,
- Cybelec CybTouch19-2D, Cybelec CybTouch 19 MX-3D)
- Butée arrière X/R/Z1/Z2 avec course X = 750 mm
- Butée arrière X/R/Z1/Z2 + Delta X (200 mm) avec course X = 750 mm
- Butée arrière X/X2/R1/R2/Z1/Z2 (version tour)
- Serrage hydraulique des outils WILA Pro
- Lubrification centrale automatique
- Bras de support avant supplémentaire
- Doigt de butée supplémentaire
- Zone de stationnement de 1000 mm pour les bras de soutien avant ou les aides à la flexion
- Refroidisseur d’huile
- Réchauffeur d’huile
- Ces options doivent être précisées lors de la commande machine

  • Caractéristiques techniques :
- Différents modèles au choix
- Puissance moteur : 11/15 kW
- Alimentation : 400 V
- Fréquence : 50 Hz
- Force de pressage : 100/135/175 t
- Longueur de pliage : 2550 mm
- Passage entre montants : 2100 mm
- Hauteur d'installation : 445 mm
- Hauteur de levage : 250 mm
- Vitesse de cintrage : 1 – 10 mm/s
- Vitesse de retour : 100 mm/s
- Hauteur de la table : 930 mm
- Largeur de la table : 60 mm
- Nombre de supports : 2
- Nombre doigts de butée arrière : 2
- Course rapide : 160 mm/s
- Course de la butée arrière : 5 - 650 mm
- Réglage de la butée arrière : 250 mm/s
- Capacité du réservoir d'huile : 230 l
- Dimensions et poids :
- Longueur : 3550/3600/3650 mm
- Largeur : 1800/1900 mm
- Hauteur : 2550/2850 mm
- Poids net : 7300/7900/8300 kg
