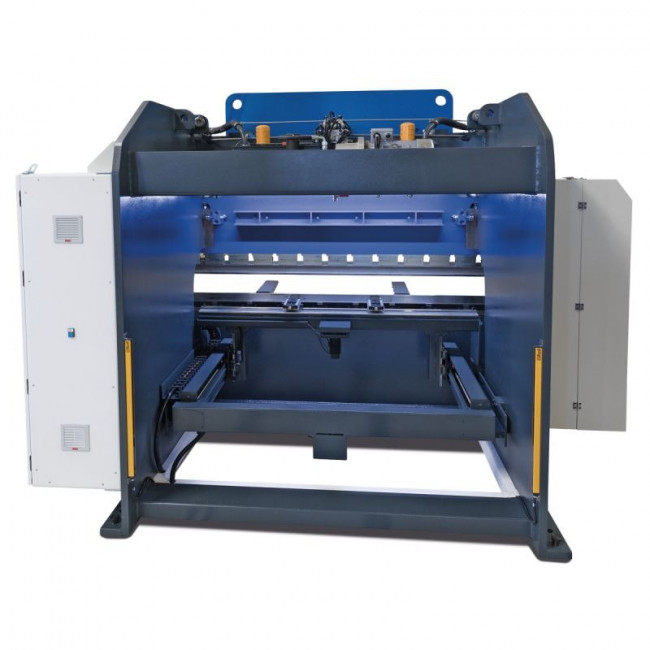

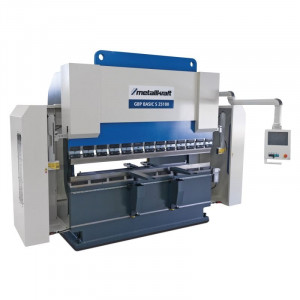

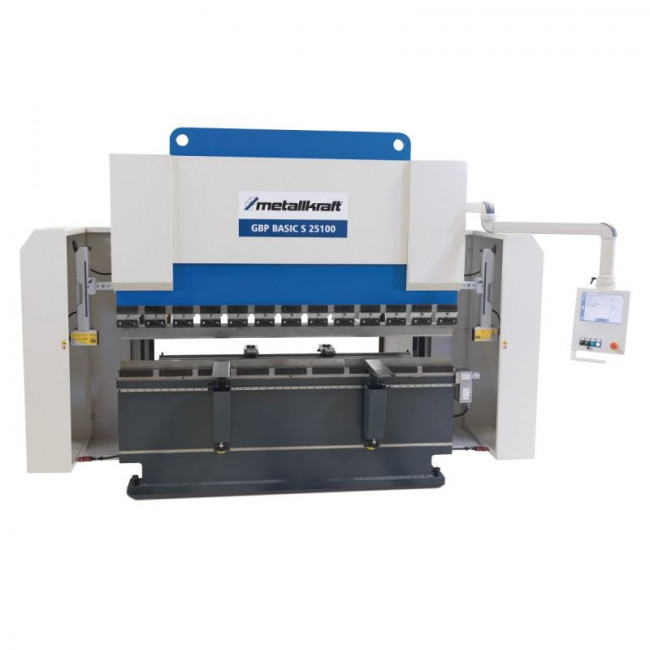

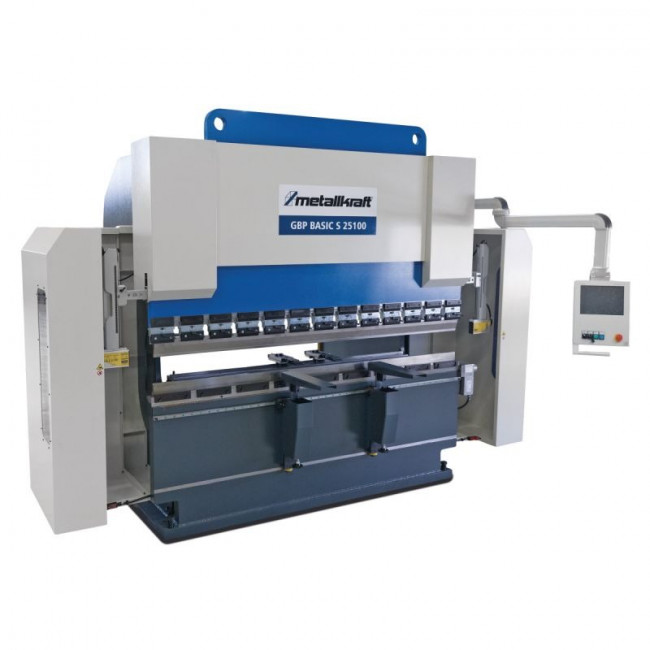

Presses plieuses à CNC 4 axes

Longueur de pliage : 3150 mm - .réf : 4257300 - 4257301 - 4257302 - 4257303 - 4257304

Code fiche produit :27441965


  • Force de pressage : 100/135/175/220/320 T
  • Longueur de pliage : 3150 mm
  • Passage entre montants : 2600 mm
  • Hauteur de la table : 930 mm
  • Largeur de la table : 60 à 120 mm

Imprimer

Prix
sur demande
Demandez un prix en 30s à notre fournisseur
Plieuse industrielle

Description
Les presses plieuses à CNC 4 axes sont des machines essentielles pour les industries de la métallurgie et de la fabrication de tôles.

Elles offrent une précision exceptionnelle dans le pliage de matériaux métalliques, tout en étant adaptées aux besoins des petits ateliers comme des grandes usines.

Bombage motorisé pour une flexibilité maximale
Grâce à leur bombardement motorisé, ces machines s'ajustent facilement pour répondre à divers besoins de pliage.
Vous pouvez obtenir des courbes précises et variées avec une efficacité optimale.

Serrage rapide pour une productivité accrue
Le serrage rapide manuel de l'outil supérieur permet un changement d'outils rapide et facile, notamment les temps d'arrêt.
Vous pouvez ainsi augmenter votre productivité tout en maintenant la qualité de vos produits.

Différents modèles, plusieurs capacités
Ces presses à 4 axes sont disponibles dans différents modèles avec des capacités variées, ce qui vous permet de choisir celle qui convient le mieux à vos besoins de production.
Vous obtiendrez des performances exceptionnelles à chaque étape.

  • Caractéristiques générales :
Version standard :

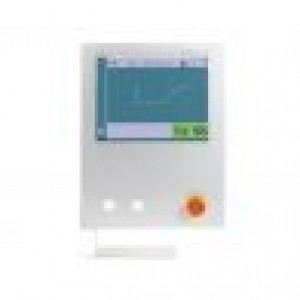

- Commande CNC à écran tactile : DELEM DA 58T avec interface couleur 2D et calcul de la séquence de pliage
- Deux codeurs linéaires (GIVI) sur la barre de pressage pour le contrôle de la position souhaitée
- Butée arrière à commande CNC avec deux doigts de butée arrière
- Axe X à commande CNC motorisé, guidé sur rails linéaires - entraînement par servomoteur par le biais de vis à billes
- Axe R à commande CNC motorisé, guidé sur rails linéaires - entraînement par servomoteur par le biais de vis à billes

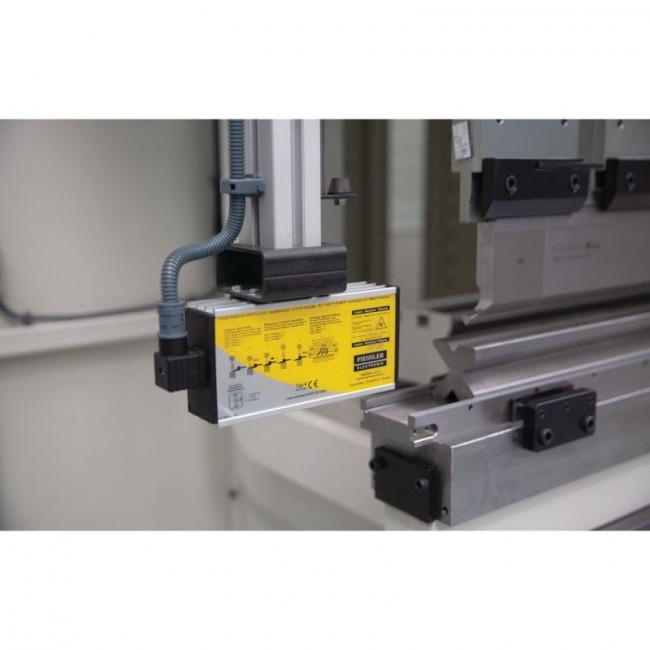

- Dispositifs de sécurité FIESSLER Akas II et FMSC

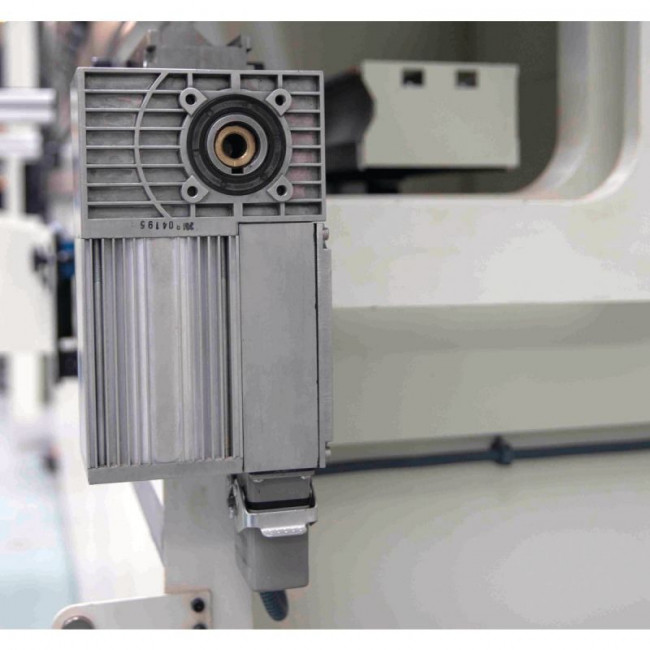

- Système à unité de bombage WILA motorisée, à commande CNC, pour compenser la réaction du ressort
- Panneau de commande sur le bras pivotant sur le côté droit de la machine
- Guides quadruples solides et nécessitant peu d’entretien sur la table de pressage

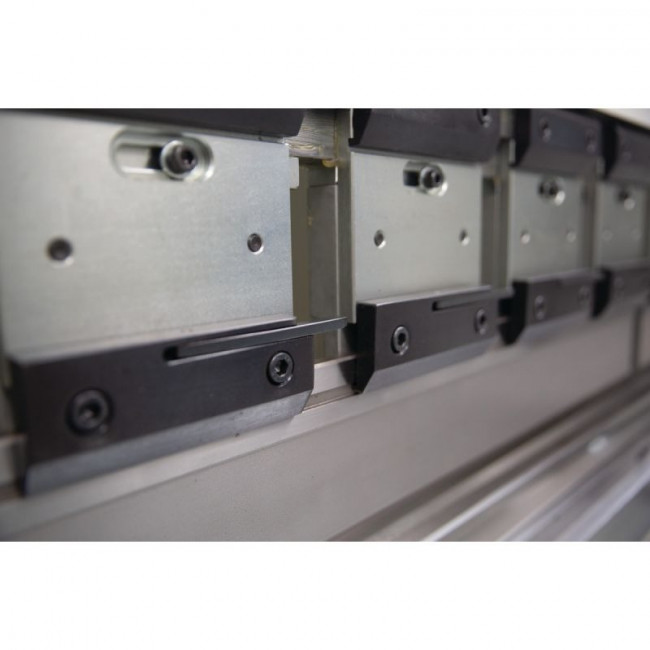

- Outil supérieur manuel à serrage rapide, système Promecam/Amada, retrait par le côté
- Jeu complet d’outils supérieurs Rehfuß (Promecam/Amada), hauteur 104.65 mm
- Matrices Multi-V (Promecam/Amada), hauteur 60 mm, ouvertures en V 16/22/35/50 mm
- Pédale avec deux interrupteurs (barre de pression vers le haut/bas) et interrupteur de sécurité vers le bas
- Doigts d’arrêt arrière sur le guide linéaire réglables latéralement manuellement

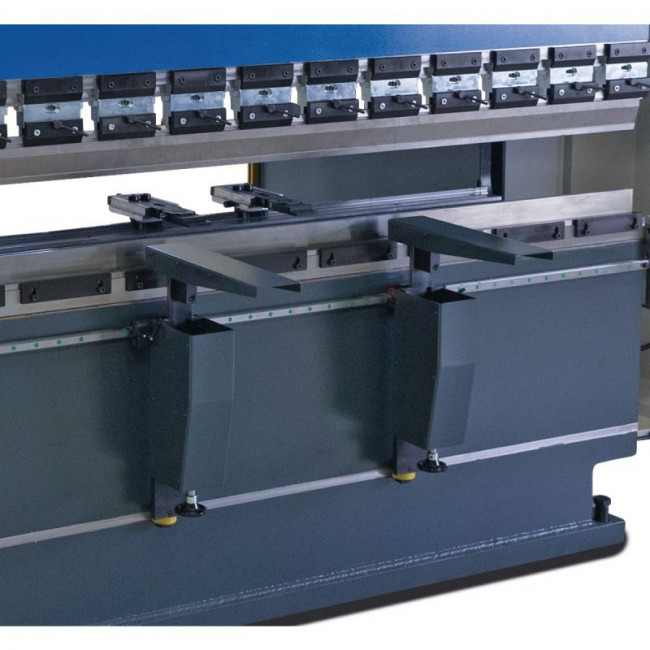

- Deux bras de support avant, réglables sur rail linéaire
- Distribution de la quantité d’huile réglable entre les vérins
- Surveillance de la position relative entre les cylindres pendant le pliage
- Programmation directe de l’angle de pliage via le contrôleur
- Vitesse de pliage et de rétraction et temps de pressage programmables
- Possibilité de sélectionner le mode de travail manuel, semi-automatique ou automatique
- Vérins synchronisés avec les composants hydrauliques haute performance de HAWE Hydraulik
- Composants électriques de Schneider et Mitsubishi
- Codeur linéaire de haute qualité avec une précision de 0.01 mm
- Vérins constitués d’un seul bloc pour une précision et une durée de vie maximales
- Grand réservoir hydraulique pour maintenir une température d’huile correcte
- Système hydraulique protégé par une soupape de surpression
- Moteurs d’entraînement protégés par disjoncteur de moteur approprié
- Manuel d’utilisation avec déclaration de conformité CE et documentation des pièces de rechange

Équipement optionnel possible :
- Commandes numériques (DELEM DA-66T-2D, DELEM DA-69T-3D, Cybelec CybTouch 15,
- Cybelec CybTouch19-2D, Cybelec CybTouch 19 MX-3D)
- Butée arrière X/R/Z1/Z2 avec course X = 750 mm
- Butée arrière X/R/Z1/Z2 + Delta X (200 mm) avec course X = 750 mm
- Butée arrière X/X2/R1/R2/Z1/Z2 (version tour)
- Serrage hydraulique des outils WILA Pro
- Lubrification centrale automatique
- Bras de support avant supplémentaire
- Doigt de butée supplémentaire
- Zone de stationnement de 1000 mm pour les bras de soutien avant ou les aides à la flexion
- Refroidisseur d’huile
- Réchauffeur d’huile
- Ces options doivent être précisées lors de la commande machine

  • Caractéristiques techniques :
- Différents modèles au choix
- Puissance moteur : 11/15/18,5/22 kW
- Alimentation : 400 V
- Fréquence : 50 Hz
- Force de pressage : 100/135/175/220/320 t
- Longueur de pliage : 3150 mm
- Passage entre montants : 2600 mm
- Hauteur d'installation : 445/455/525 mm
- Hauteur de levage : 250/275/350 mm
- Vitesse de cintrage : 1 – 10 ou 9 mm/s
- Vitesse de retour : 100/90 mm/s
- Hauteur de la table : 930 mm
- Largeur de la table : 60 à 120 mm
- Nombre de supports : 2
- Nombre doigts de butée arrière : 2
- Course rapide : 160/140/120 mm/s
- Course de la butée arrière : 5 - 650 mm
- Réglage de la butée arrière : 250 mm/s
- Capacité du réservoir d'huile : 230/300/360 l
