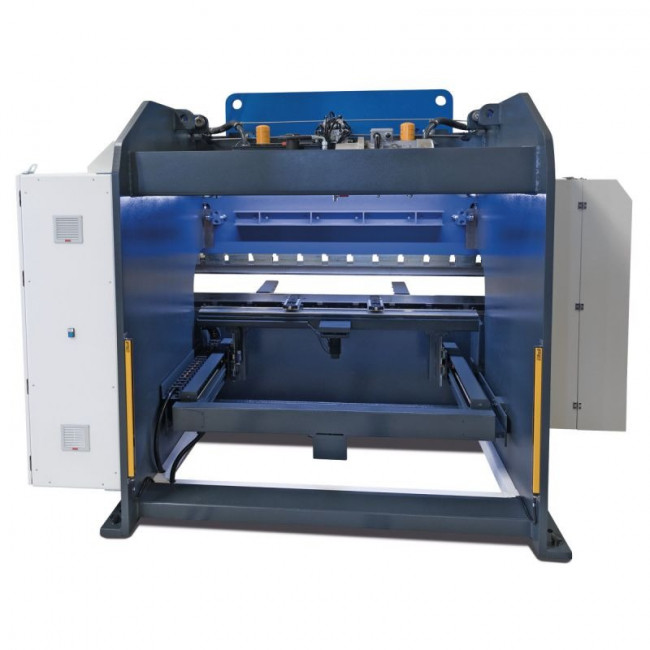

Plieuses hydrauliques à commande CNC 4 axes

Description

Ces plieuses hydrauliques à commande CNC 4 axes sont des machines de pointe conçues pour plier avec précision une gamme variée de matériaux.



Idéales pour les ateliers de métallerie et d'usinage, elles répondent aux besoins des professionnels exigeants.



Bombage motorisé

Optimisez vos pliages avec le bombardement motorisé qui assure une répartition uniforme de la force, minimisant ainsi les déformations.

Obtenez des résultats parfaits à chaque fois, quelle que soit la matière sur laquelle vous travaillez.



Serrage rapide

Gagnez du temps grâce au serrage rapide manuel de l'outil supérieur.

L'efficacité est à portée de main, permettant une productivité maximale dans votre atelier.



Capacité adaptée

Choisissez parmi les différents modèles en fonction de vos besoins en capacité.

Une gamme répond à une variété de projets, du plus petit au plus grand.

Faites confiance à la polyvalence de ces plieuses hydrauliques pour atteindre l'excellence dans votre travail.



• Caractéristiques générales :

Version standard :

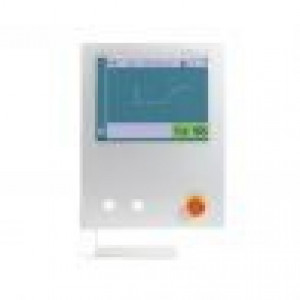

- Commande CNC à écran tactile : DELEM DA 58T avec interface couleur 2D et calcul de la séquence de pliage

- Deux codeurs linéaires (GIVI) sur la barre de pressage pour le contrôle de la position souhaitée

- Butée arrière à commande CNC avec deux doigts de butée arrière

- Axe X à commande CNC motorisé, guidé sur rails linéaires - entraînement par servomoteur par le biais de vis à billes

- Axe R à commande CNC motorisé, guidé sur rails linéaires - entraînement par servomoteur par le biais de vis à billes

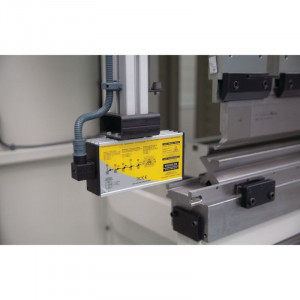

- Dispositifs de sécurité FIESSLER Akas II et FMSC

- Système à unité de bombage WILA motorisée, à commande CNC, pour compenser la réaction du ressort

- Panneau de commande sur le bras pivotant sur le côté droit de la machine

- Guides quadruples solides et nécessitant peu d’entretien sur la table de pressage

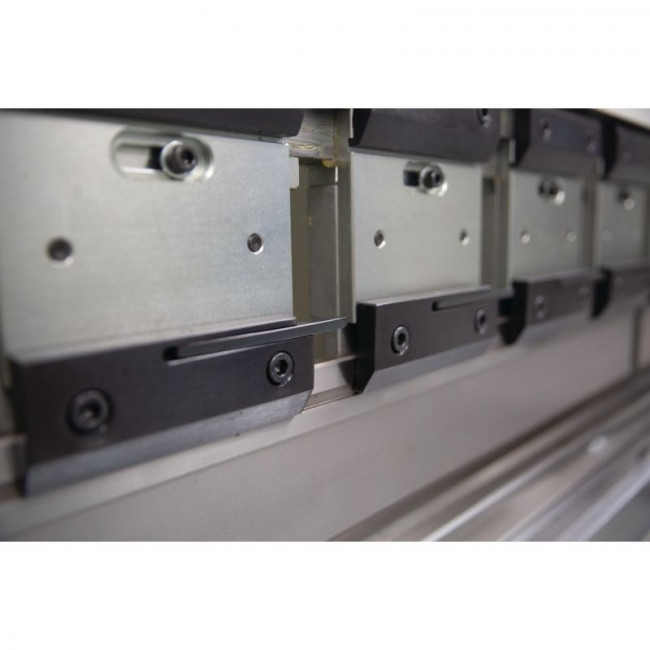

- Outil supérieur manuel à serrage rapide, système Promecam/Amada, retrait par le côté

- Jeu complet d’outils supérieurs Rehfuß (Promecam/Amada), hauteur 104.65 mm

- Matrices Multi-V (Promecam/Amada), hauteur 60 mm, ouvertures en V 16/22/35/50 mm

- Pédale avec deux interrupteurs (barre de pression vers le haut/bas) et interrupteur de sécurité vers le bas

- Doigts d’arrêt arrière sur le guide linéaire réglables latéralement manuellement

- Deux bras de support avant, réglables sur rail linéaire

- Distribution de la quantité d’huile réglable entre les vérins

- Surveillance de la position relative entre les cylindres pendant le pliage

- Programmation directe de l’angle de pliage via le contrôleur

- Vitesse de pliage et de rétraction et temps de pressage programmables

- Possibilité de sélectionner le mode de travail manuel, semi-automatique ou automatique

- Vérins synchronisés avec les composants hydrauliques haute performance de HAWE Hydraulik

- Composants électriques de Schneider et Mitsubishi

- Codeur linéaire de haute qualité avec une précision de 0.01 mm

- Vérins constitués d’un seul bloc pour une précision et une durée de vie maximales

- Grand réservoir hydraulique pour maintenir une température d’huile correcte

- Système hydraulique protégé par une soupape de surpression

- Moteurs d’entraînement protégés par disjoncteur de moteur approprié

- Manuel d’utilisation avec déclaration de conformité CE et documentation des pièces de rechange



Équipement optionnel possible :

- Commandes numériques (DELEM DA-66T-2D, DELEM DA-69T-3D, Cybelec CybTouch 15,

- Cybelec CybTouch19-2D, Cybelec CybTouch 19 MX-3D)

- Butée arrière X/R/Z1/Z2 avec course X = 750 mm

- Butée arrière X/R/Z1/Z2 + Delta X (200 mm) avec course X = 750 mm

- Butée arrière X/X2/R1/R2/Z1/Z2 (version tour)

- Serrage hydraulique des outils WILA Pro

- Lubrification centrale automatique

- Bras de support avant supplémentaire

- Doigt de butée supplémentaire

- Zone de stationnement de 1000 mm pour les bras de soutien avant ou les aides à la flexion

- Refroidisseur d’huile

- Réchauffeur d’huile

- Ces options doivent être précisées lors de la commande machine



• Caractéristiques techniques :

- Différents modèles au choix

- Puissance moteur : 15/18,5/22/30 kW

- Alimentation : 400 V

- Fréquence : 50 Hz

- Force de pressage : 175/220/320/400 T

- Longueur de pliage : 4100 mm

- Passage entre montants : 3600 mm

- Hauteur d'installation : 455 /525/630 mm

- Hauteur de levage : 250/350/275 mm

- Vitesse de cintrage : 1 – 10 ou 9 mm/s

- Vitesse de retour : 100 à 80 mm/s

- Hauteur de la table : 930 à 960 mm

- Largeur de la table : 150 à 60 mm

- Nombre de supports : 2

- Nombre doigts de butée arrière : 2

- Course rapide : 160/140/120 mm/s

- Course de la butée arrière : 5 - 650 mm

- Réglage de la butée arrière : 250 mm/s

- Capacité du réservoir d'huile : 230/300/360/500 l

---
