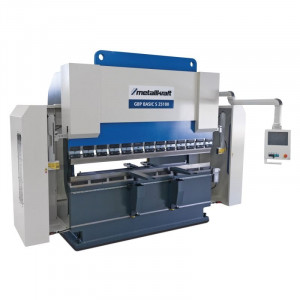

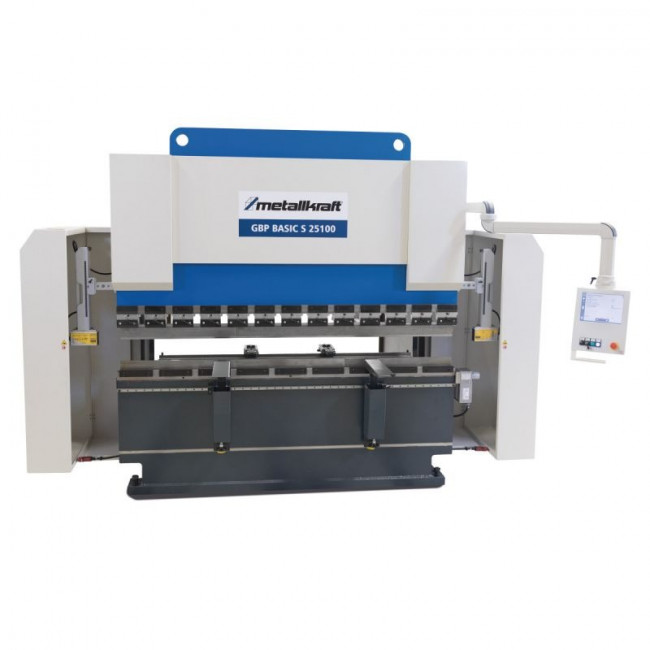

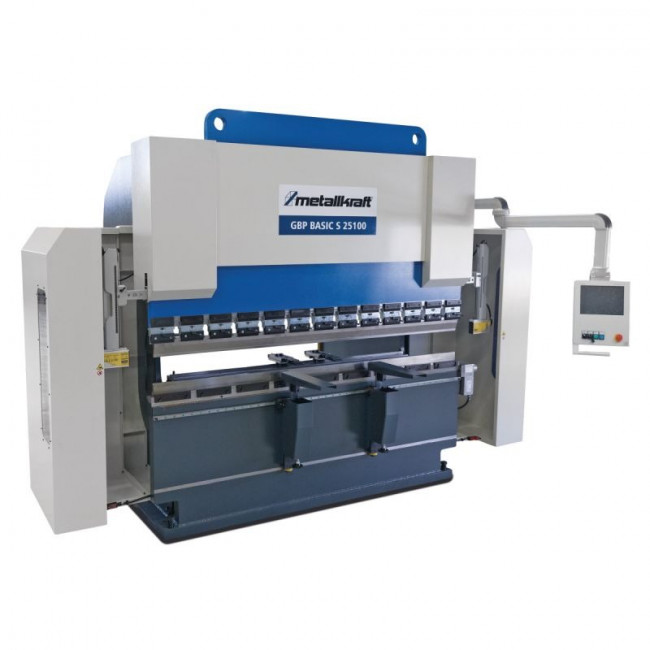

Ces presses plieuses hydrauliques à commande numérique sont des machines-outils conçues pour plier des tôles de métal avec une grande précision et une grande rapidité.
Les machines sont utilisées dans les industries de la métallurgie, de la construction, de l'automobile, de l'aéronautique, etc.
Elles sont adaptées aux besoins des professionnels du pliage.
Profitez d'une commande numérique performante et intuitive

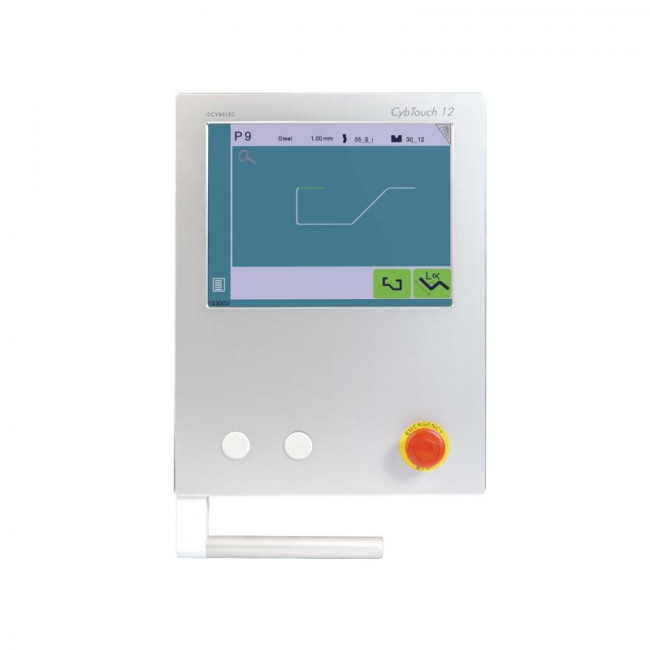

Ces machines sont équipées d'une commande CNC graphique CybTouch 12, qui vous permet de contrôler facilement les 3 axes de la machine.
Vous pouvez programmer et visualiser vos opérations de pliage sur un écran tactile couleur de 12 pouces.
Vous pouvez également stocker et transférer vos programmes via une clé USB.
Bénéficiez d'un bombage motorisé et d'un serrage rapide de l'outil supérieur
Les presses plieuses disposent d'un système de bombage motorisé, qui vous permet de compenser la déformation de la table lors du pliage.
Vous pouvez ainsi obtenir une qualité de pliage optimale.
De plus, vous pouvez changer rapidement et facilement l'outil supérieur grâce au système de serrage rapide manuel.
Choisissez le modèle qui correspond à votre capacité de pliage
Les machines sont disponibles en différents modèles, avec une différence de capacité de pliage.
Vous pouvez choisir le modèle qui convient à votre épaisseur et à votre longueur de tôle.
Vous pouvez aussi opter pour des options supplémentaires.
-
Caractéristiques générales :
Version standard :
- Commande CNC à écran tactile Cybelec
- CybTouch 12 avec interface couleur 2D et calcul de la séquence de pliage

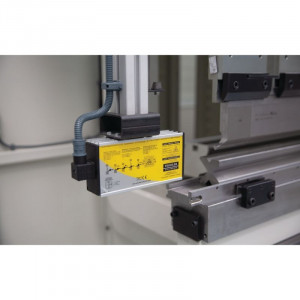

- Deux codeurs de dimension linéaires (GIVI) sur la table de pressage supérieure pour vérifier la position désirée

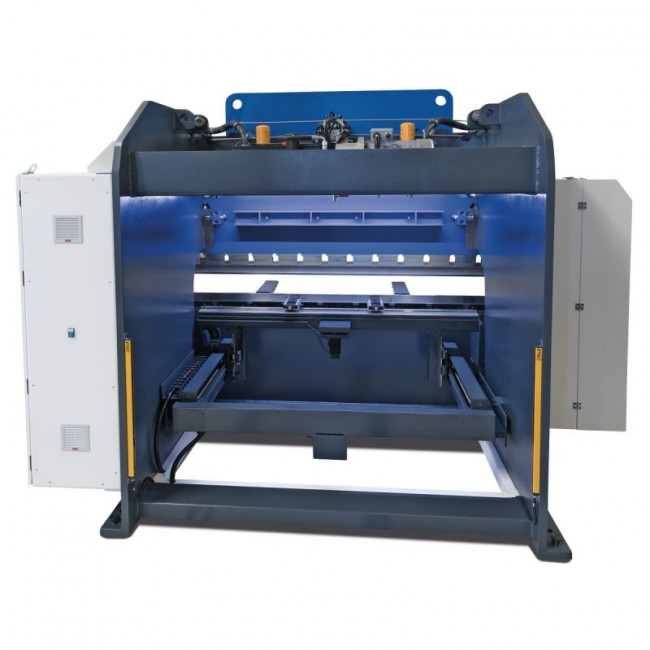

- Butée arrière à commande CNC avec deux doigts de butée arrière
- Axe X à commande CNC, motorisé, guidé sur rails linéaires - entraînement par vis à billes et servomoteur
- Réglage manuel de la hauteur des doigts de butée arrière (axe R) au moyen de broches et de volants
- Réglage latéral manuel des doigts de butée (axe Z) sur rail linéaire

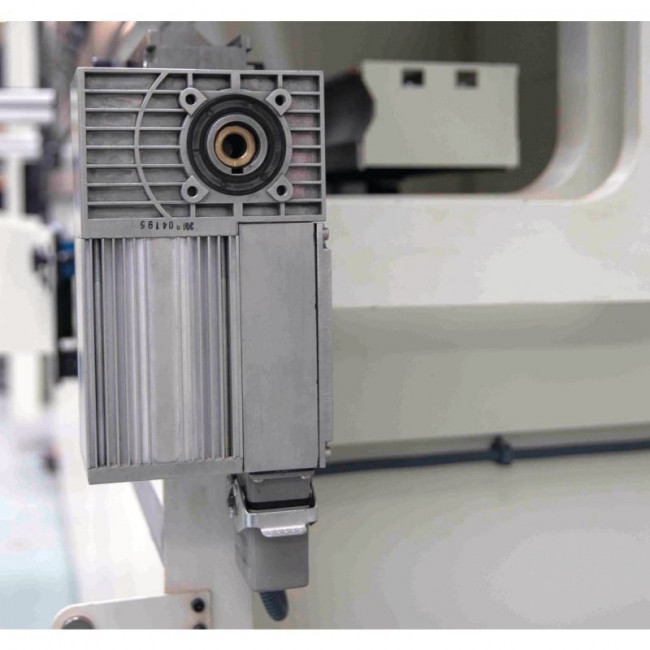

- Unité de bombage motorisée du système WILA, à commande CNC, pour compenser la réaction du ressort

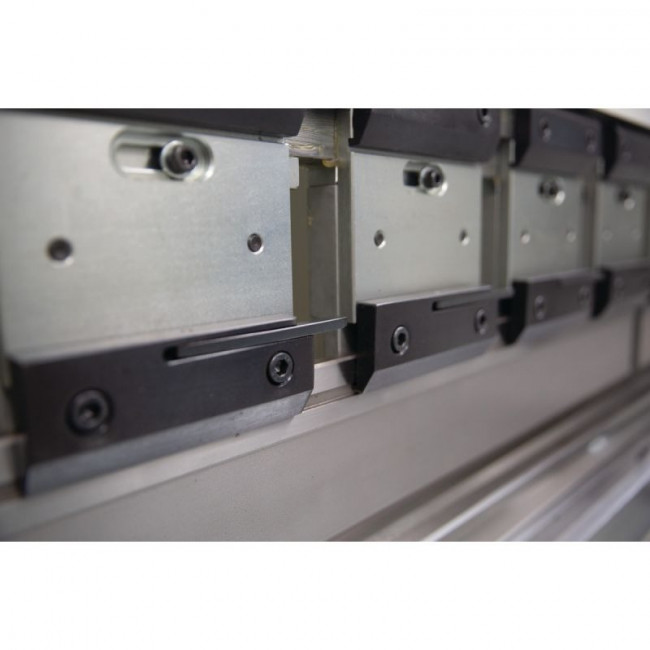

- Outil supérieur manuel à serrage rapide, système Promecam/Amada, retrait par le côté
- Jeu complet d’outils supérieurs Rehfuß (Promecam/Amada), hauteur 104.65 mm
- Jeu complet de matrices Multi-V (Promecam/ Amada), hauteur 60 mm, largeurs d’ouverture du V 16/22/35/50 mm
- Pédale avec deux interrupteurs (barre de pression vers le haut/bas) et interrupteur de sécurité vers le bas
- Panneau de commande sur le bras pivotant sur le côté droit de la machine

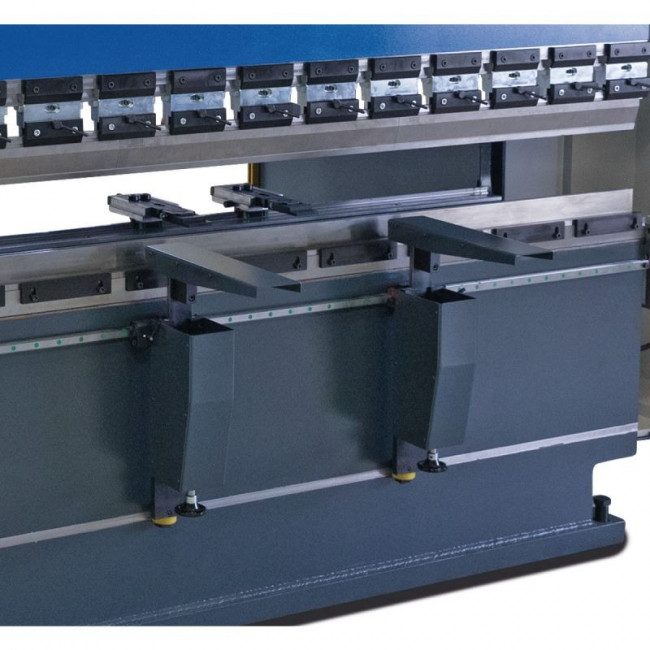

- Deux bras de support de tôle réglage rapide sur guides linéaires
- Distribution de la quantité d’huile réglable entre les vérins
- Surveillance de la position relative entre les cylindres pendant le pliage
- Programmation directe de l’angle de pliage via le contrôleur
- Vitesse de pliage et de rétraction et temps de pressage programmables
- Possibilité de sélectionner le mode de travail manuel, semi-automatique ou automatique
- Vérins synchronisés avec les composants hydrauliques haute performance de HAWE Hydraulik
- Composants électriques Schneider et Mitsubishi
- Codeur linéaire de haute qualité avec une précision de 0.01 mm
- Vérins constitués d’un seul bloc pour une précision et une durée de vie maximales
- Grand réservoir hydraulique pour maintenir la bonne température de l’huile
- Système hydraulique protégé par une soupape de surpression
- Moteurs d’entraînement protégés par un disjoncteur
Équipement optionnel possible :
- Commandes (CybTouch 15 ou Delem DA 58T)
- Extension de l’axe X à une course de 1000 mm
- Axe R motorisé et commandé par CNC
- Préparation au fonctionnement en tandem
- Taille spéciale de chargement
- Doigts de butée arrière et bras d’appui avant supplémentaires
- Deuxième pédale de commande pour deux personnes
- Lubrification centralisée manuelle ou automatique
- Climatisation pour armoire électrique
- Refroidisseur d’huile
- Réchauffeur d’huile
- Outils spéciaux
- Commande CNC sur le côté gauche de la machine
- Dimensions spéciales sur demande
- Ces options doivent être précisées lors de la commande machine
-
Caractéristiques techniques :
- Différents modèles au choix
- Puissance moteur : 7,5/11 kW
- Alimentation : 400 V
- Fréquence : 50 Hz
- Force de pressage : 60/65/100 t
- Longueur de pliage : 1250/2070 mm
- Passage entre montants : 1050/1600 mm
- Hauteur d'installation : 380/445 mm
- Hauteur de levage : 200/250 mm
- Vitesse de cintrage : 1 – 10 mm/s
- Vitesse de retour : 140/100 mm/s
- Hauteur de la table : 930 mm
- Nombre de supports : 2
- Nombre doigts de butée arrière : 2
- Course rapide : 120/140/160 mm/s
- Course de la butée arrière : 5 - 650 mm
- Réglage de la butée arrière : 250 mm/s
- Capacité du réservoir d'huile : 110 l / 230 l
- Dimensions et poids :
- Longueur : 2500/3200/3250 mm
- Largeur : 1600/1800 mm
- Hauteur : 2300/2550 mm
- Poids net : 3250/4100/6500 kg
