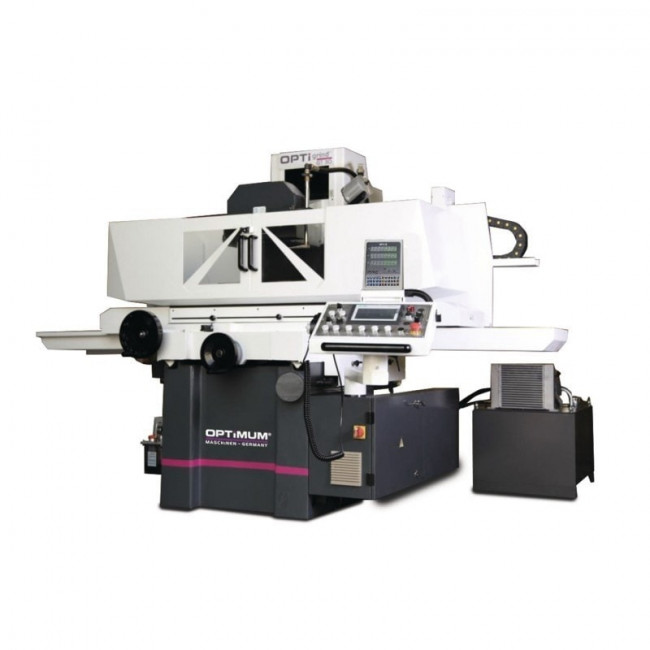

Rectifieuse plane avec afficheur digital

Dimensions utiles de table : 305 x 635 mm - .réf : 3111030

Code fiche produit :48797365


  • Dimensions utiles de table : 305 x 635 mm
  • Dimensions de meule : 350 x 40 x 127 mm
  • Poids maximum admissible : 270 kg
  • Vitesse de broche : 1450 T/min.
  • Vitesse du disque : 27 m/s
  • Vitesse d’avance de la table : 5 à 25 m/min

Imprimer
Les professionnels ont aussi consulté ces produits :

Prix
sur demande
Rectifieuses industrielles


Description

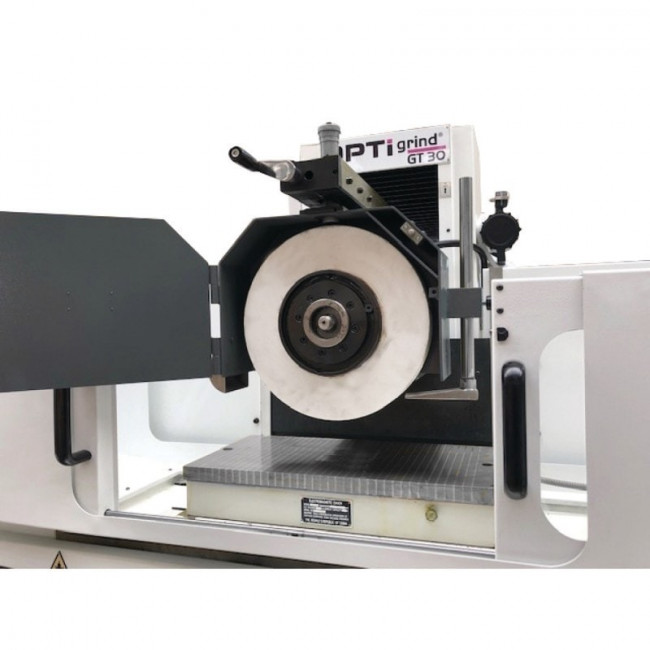

Cette rectifieuse plane avec afficheur digital est un équipement utilisé dans l'industrie métallurgique, idéal pour des finitions de surface d'une précision inégalée.

  • Caractéristiques générales :

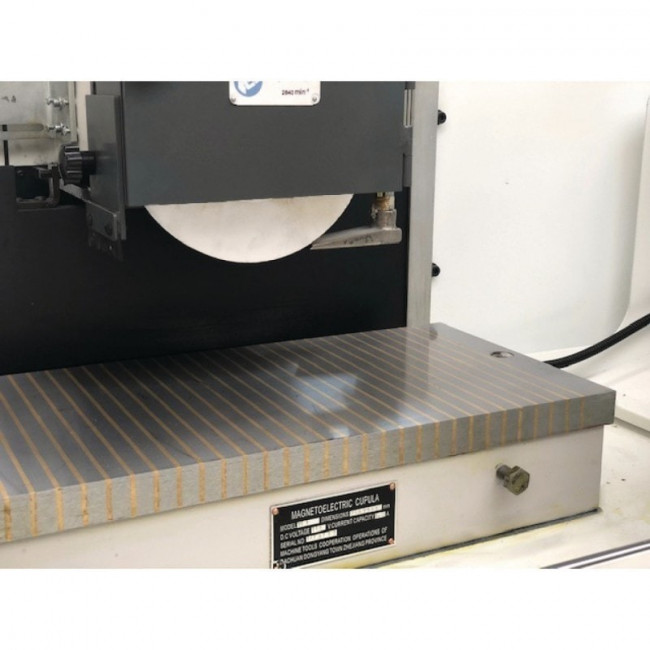

- Plaque de bridage électromagnétique pour la fixation de la pièce avec fonction de démagnétisation automatique
- Broche de rectification avec roulements à rouleaux coniques de précision de haute qualité
- Glissières de table trempées et rectifiées, revêtues de Turcite-B pour une résistance élevée à l’usure, permettant des déplacements très précis, uniformes et sans frottements.
- Avance longitudinale hydraulique et réglable en continu
- Avance verticale par servomoteur à commande numérique

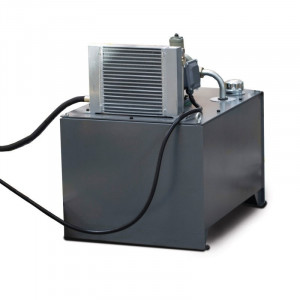

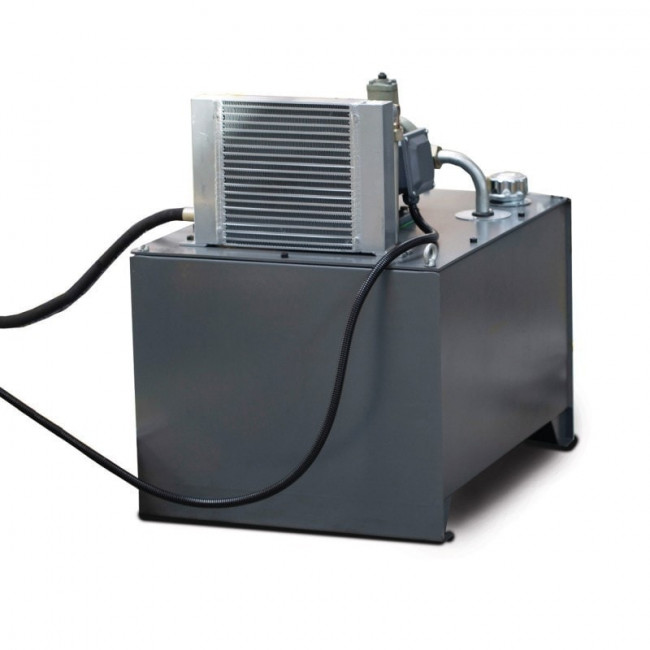

- Dispositif de refroidissement avec réservoir externe, avec échangeur de chaleur pour une température constante de l’huile, évite les vibrations et les contraintes thermiques
- Conduites hydrauliques selon DIN EN 853
- Capacité du réservoir de liquide de refroidissement : 100 litres
- Dispositif intégré de rodage de la meule

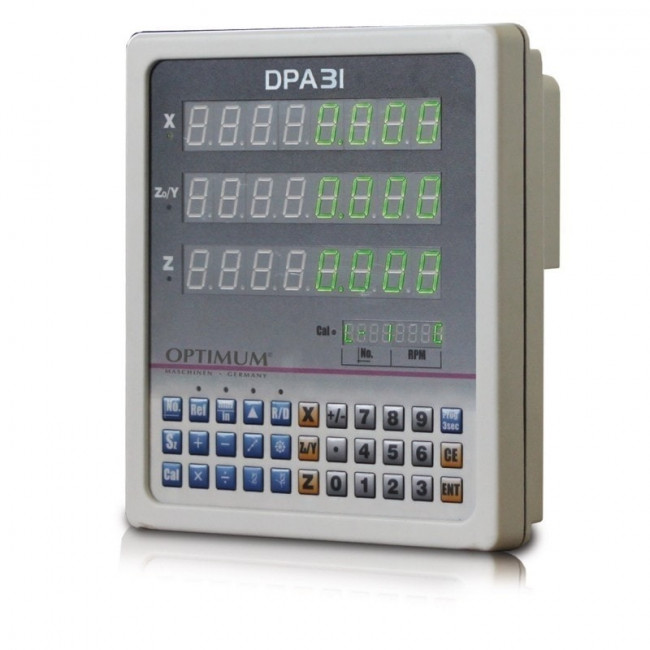

- Afficheur digital DPA 31 avec indicateur de position numérique
- Socle de machine en fonte stable et résistant à la torsion pour une rigidité et une stabilité maximales.
- Guidage des mouvements transversaux et verticaux de la meule sans jeu
- Vis à billes de précision
- Toutes les glissières sont finement grattées et garantissent ainsi la plus grande précision de tous les mouvements.
- Écran tactile pour la saisie des données de travail et l‘affichage des informations
- Le panneau de commande pivotant facilite considérablement le travail.
- Table de rectification avec protection contre les éclaboussures, entièrement cartérisée
- Système électrique de sécurité 24 V en continu
- Volants débrayables de grandes dimensions dans les trois axes
- Précision de rectification : 0.005 mm
- Meule de corindon grain 46 pour tous les aciers courants
- Électronique avec double circuit de sécurité
- Système de lubrification central manuel
- Filtre EMV
- Des économies d'énergie considérables grâce au moteur IE3
- Machine livrée sans huile
Accessoires de série :
- Meule Grain 46
- Lampe à LED
- Dispositif de refroidissement avec réservoir de liquide de refroidissement
- Affichage numérique de la position
- Fonction aimant permanent
- Plaque de serrage électromagnétique
- Fonction de démagnétisation
- Dispositif d’équilibrage
- Carter anti-projections
- Patins niveleurs
- Clefs de service

  • Caractéristiques techniques :
Données électriques
Puissance moteur

6.5 kW

Alimentation

400 V

Fréquence

50 Hz
Meule
Diamètre extérieur de la meule

350 mm

Largeur de la meule

40 mm

Alésage meule

127 mm

Vitesse du disque

27 m/s
Attachement
Concentricité de la broche

0.005 mm

Vitesse de broche

1450 T/min.
Surface table de rectification
Longueur du plateau de bridage

300 mm

Largeur du plateau de bridage

600 mm

Hauteur max. de la pièce

405 mm
Axe X
Vitesse d’avance de la table

5 – 25 m/min

Cours de axe X

765 mm
Axe Z
Course de l'axe Z

340 mm
Dimensions et poids
Longueur

3200 mm

Largeur

2200 mm

Poids net (brut)

3000 kg
