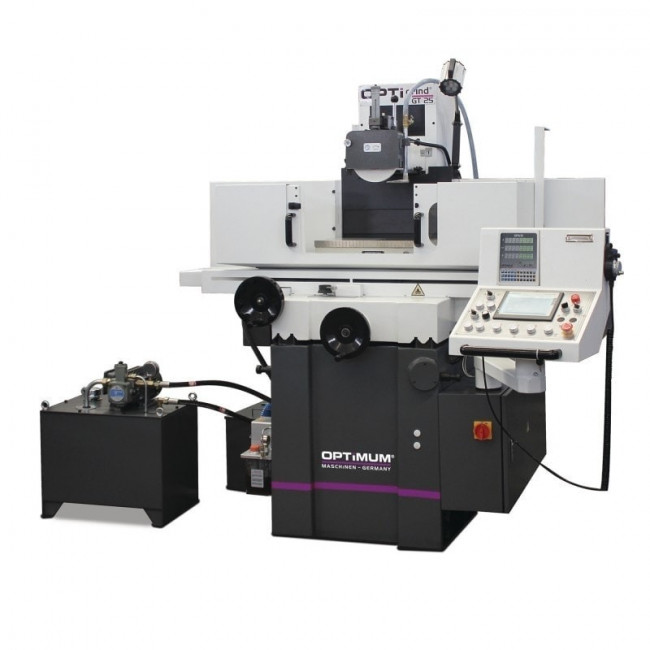

Rectifieuse plane avec avance longitudinale hydraulique

Dimensions plateau : 250 x 500 mm - .réf : 3111025

Code fiche produit :45157519


  • Vitesse de broche : 2850 T/min.
  • Dimensions de table (L x l x H) : 250 x 500 x 350 mm
  • Diamètre extérieur de la meule : 200 x 20 x 31,75 mm
  • Vitesse du disque : 33 m/s
  • Vitesse d’avance de la table : 5 à 25 m/min

Imprimer
Les professionnels ont aussi consulté ces produits :

Prix
sur demande
Rectifieuses industrielles


Description

Cette rectifieuse plane à visualisation digitale est une machine de précision avancée, conçue pour des performances de rectification de haut niveau.

  • Caractéristiques générales :

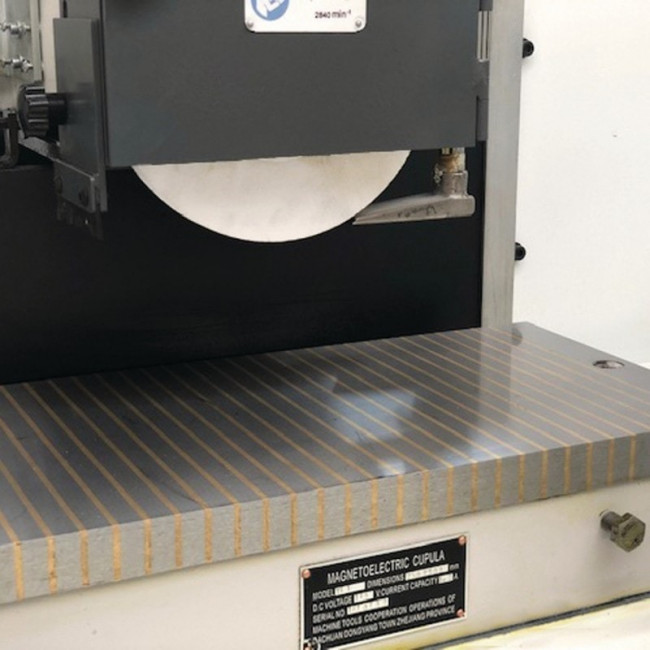

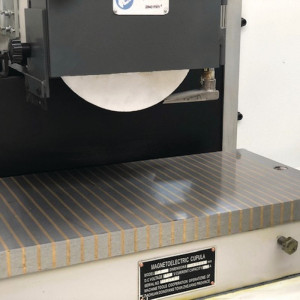

- Plaque de bridage électromagnétique pour la fixation de la pièce avec fonction de démagnétisation automatique.
- Broche de rectification avec roulements à rouleaux coniques de précision de haute qualité.
- Glissières de table trempées et rectifiées, revêtues de Turcite-B pour une résistance élevée à l'usure, permettant des déplacements très précis, uniformes et sans frottements.
- Dispositif de refroidissement avec réservoir externe, avec échangeur de chaleur pour une température constante de l’huile, évite les vibrations et les contraintes thermiques.
- Dispositif intégré de rodage de la meule.
- Afficheur digital DPA 31 avec indicateur de position numérique.
- Socle de machine en fonte stable et résistant à la torsion pour une rigidité et une stabilité maximales.
- Guidage des mouvements transversaux et verticaux de la meule sans jeu
- Vis à billes de précision.
- Toutes les glissières sont finement grattées et garantissent ainsi la plus grande précision de tous les mouvements.
- Système électrique de sécurité 24 V en continu.
- Volants débrayables de grandes dimensions dans les trois axes.
- Précision de rectification : 0.005 mm
- Meule de corindon grain 46 pour tous les aciers courants.
- Électronique avec double circuit de sécurité
- Système de lubrification central manuel
- Filtre EMV
- Avance longitudinale hydraulique et réglable en continu
- Avance verticale par servomoteur à commande numérique
- Conduites hydrauliques selon DIN EN 853
- Capacité du réservoir de liquide de refroidissement : 100 litres

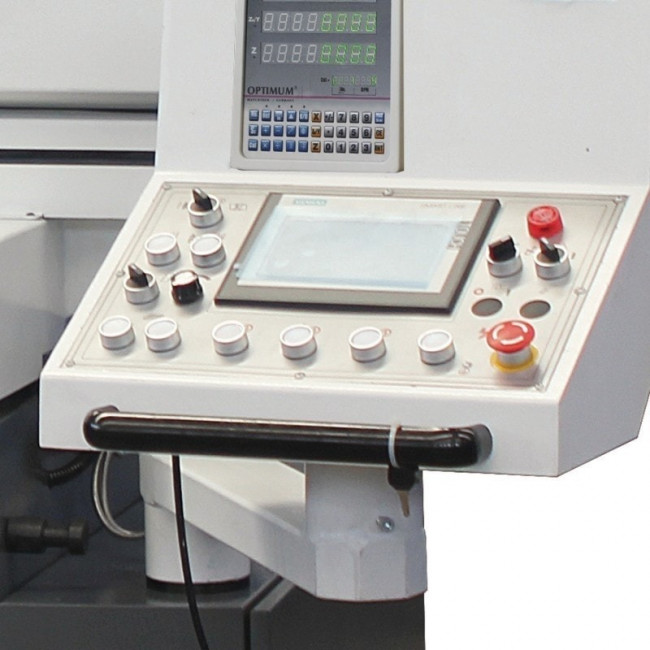

- Écran tactile pour la saisie des données de travail et l'affichage des informations.
- Le panneau de commande pivotant facilite considérablement le travail.
- Table de rectification avec protection contre les éclaboussures, entièrement cartérisée.
- Des économies d’énergie considérables grâce au moteur IE3
- Machine livrée sans huile.
Équipement de série modèle :
- Meule Grain 46
- Lampe à LED
- Dispositif de refroidissement avec réservoir de liquide de refroidissement
- Affichage numérique de la position
- Fonction aimant permanent
- Plaque de serrage électromagnétique
- Fonction de démagnétisation
- Dispositif d’équilibrage
- Patins niveleurs
- Clefs de service

  • Caractéristiques techniques :

Données électriques
Puissance moteur

3.7 kW

Alimentation

400 V

Fréquence

50 Hz
Meule
Diamètre extérieur de la meule

200 mm

Largeur de la meule

20 mm

Alésage meule

31,75 mm

Vitesse du disque

33 m/s
Attachement
Vitesse de broche

2850 T/min.

Concentricité de la broche

0.005 mm
Surface table de rectification
Longueur du plateau de bridage

250 mm

Hauteur max. de la pièce

350 mm

Largeur du plateau de bridage

500 mm
Axe X
Vitesse d’avance de la table

5 – 25 m/min

Cours de axe X

560 mm
Axe Z
Course de l'axe Z

275 mm
Dimensions et poids
Longueur

2600 mm

Largeur

2000 mm

Poids net

1900 kg
