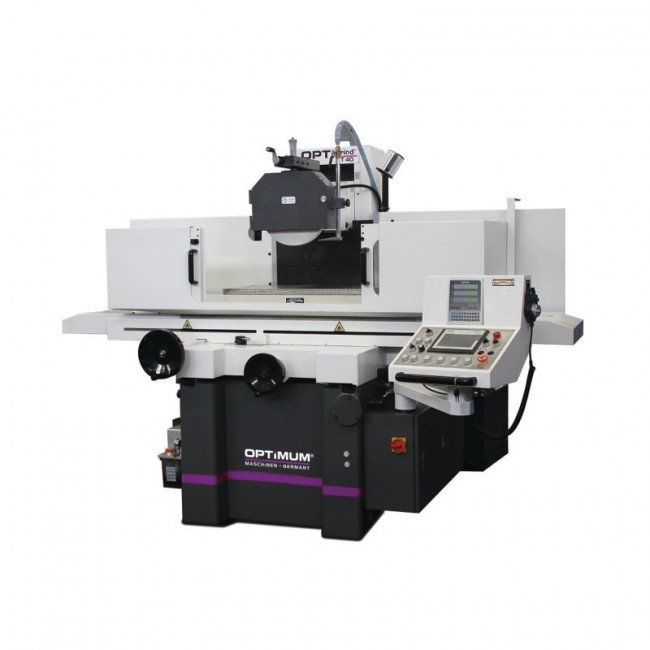

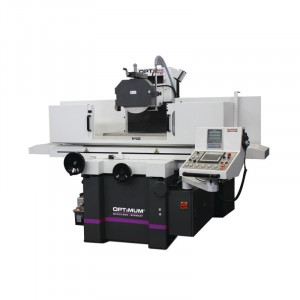

Rectifieuse plane avec grande table

Dimensions utiles de table : 406 x 813 mm - .réf : 3111040

Code fiche produit :69136439


  • Dimensions utiles de table : 406 x 813 mm
  • Dimensions de meule : 350 x 40 x 127 mm
  • Poids maximum admissible : 500 kg
  • Vitesse de broche : 1450 T/min.
  • Vitesse du disque : 27 m/s
  • Vitesse d’avance de la table : 5 à 25 m/min

Imprimer
Les professionnels ont aussi consulté ces produits :

Prix
sur demande
Rectifieuses industrielles


Description

Cette rectifieuse plane avec grande table est une machine industrielle dotée de technologies avancées pour satisfaire vos exigences les plus strictes en matière de rectification.

  • Caractéristiques générales :

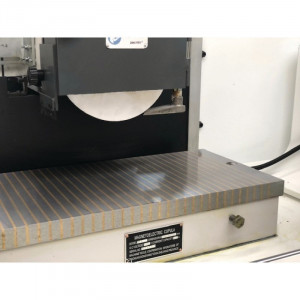

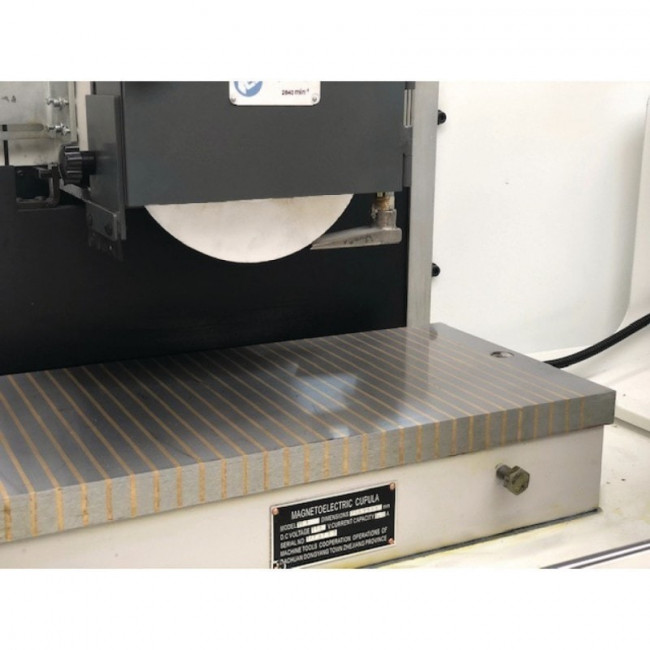

- Plaque de bridage électromagnétique pour la fixation de la pièce avec fonction de démagnétisation automatique

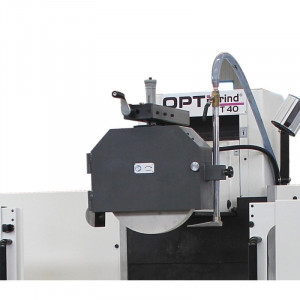

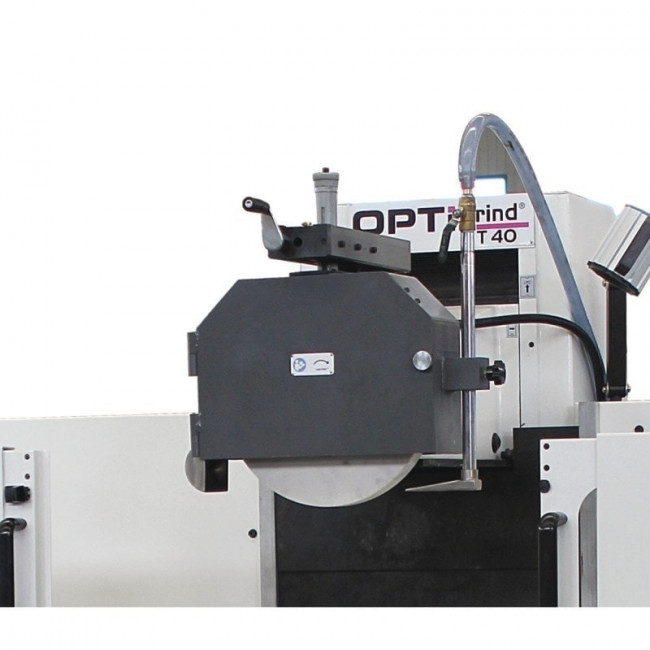

- Broche de rectification avec roulements à rouleaux coniques de précision de haute qualité
- Glissières de table trempées et rectifiées, revêtues de Turcite-B pour une résistance élevée à l’usure, permettant des déplacements très précis, uniformes et sans frottements.
- Avance longitudinale hydraulique et réglable en continu
- Avance verticale par servomoteur à commande numérique

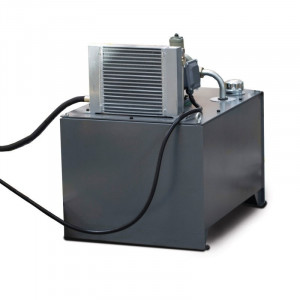

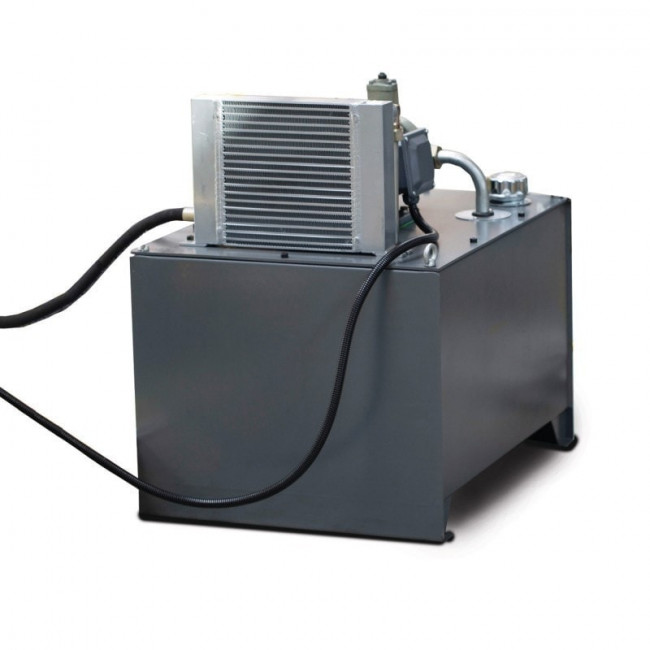

- Dispositif de refroidissement avec réservoir externe, avec échangeur de chaleur pour une température constante de l’huile, évite les vibrations et les contraintes thermiques
- Conduites hydrauliques selon DIN EN 853
- Capacité du réservoir de liquide de refroidissement : 100 litres
- Dispositif intégré de rodage de la meule

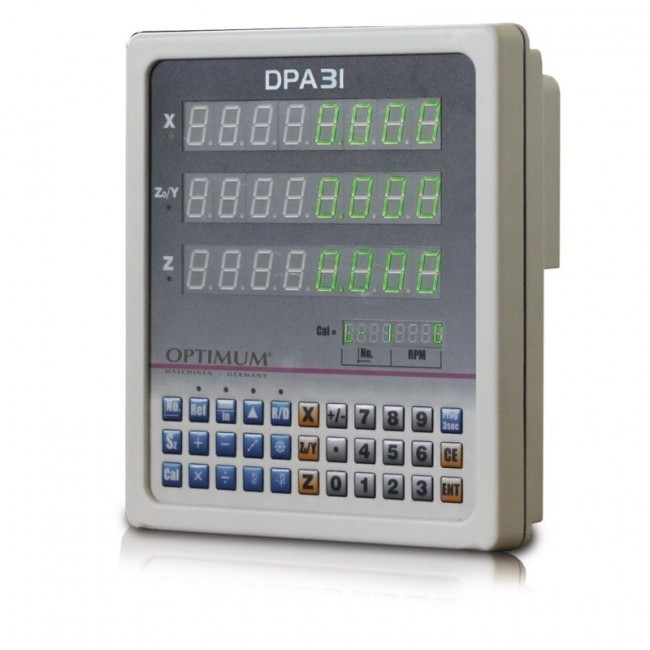

- Afficheur digital DPA 31 avec indicateur de position numérique
- Socle de machine en fonte stable et résistant à la torsion pour une rigidité et une stabilité maximales.
- Guidage des mouvements transversaux et verticaux de la meule sans jeu
- Vis à billes de précision
- Toutes les glissières sont finement grattées et garantissent ainsi la plus grande précision de tous les mouvements.

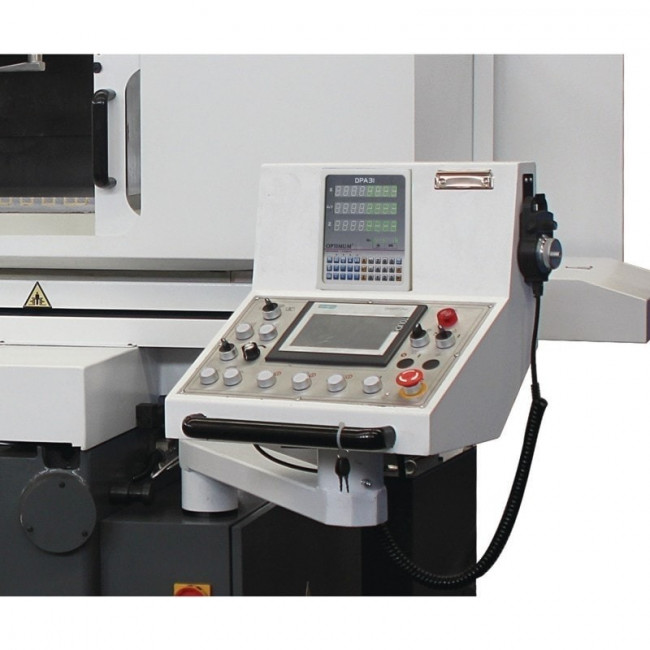

- Écran tactile pour la saisie des données de travail et l'affichage des informations
- Le panneau de commande pivotant facilite considérablement le travail.
- Table de rectification avec protection contre les éclaboussures, entièrement cartérisée
- Système électrique de sécurité 24 V en continu
- Volants débrayables de grandes dimensions dans les trois axes
- Précision de rectification : 0.005 mm
- Meule de corindon grain 46 pour tous les aciers courants
- Électronique avec double circuit de sécurité
- Système de lubrification central manuel
- Filtre EMV
- Des économies d'énergie considérables grâce au moteur IE3
- Machine livrée sans huile
Accessoires de série :
- Meule Grain 46
- Lampe à LED
- Dispositif de refroidissement avec réservoir de liquide de refroidissement
- Affichage numérique de la position
- Fonction aimant permanent
- Plaque de serrage électromagnétique
- Fonction de démagnétisation
- Dispositif d’équilibrage
- Carter anti-projections
- Patins niveleurs
- Clefs de service

  • Caractéristiques techniques :
Données électriques
Puissance moteur

7,5 kW

Alimentation

400 V

Fréquence

50 Hz
Meule
Diamètre extérieur de la meule

350 mm

Largeur de la meule

40 mm

Alésage meule

127 mm

Vitesse du disque

27 m/s
Attachement
Vitesse de broche

1450 T/min.

Concentricité de la broche

0.005 mm
Surface table de rectification
Longueur du plateau de bridage

400 mm

Largeur du plateau de bridage

800 mm

Hauteur max. de la pièce

405 mm
Axe X
Vitesse d’avance de la table

5 – 25 m/min

Cours de axe X

765 mm
Axe Z
Course de l'axe Z

340 mm
Dimensions et poids
Longueur

3600 mm

Largeur

2400 mm

Poids net

3600 kg
