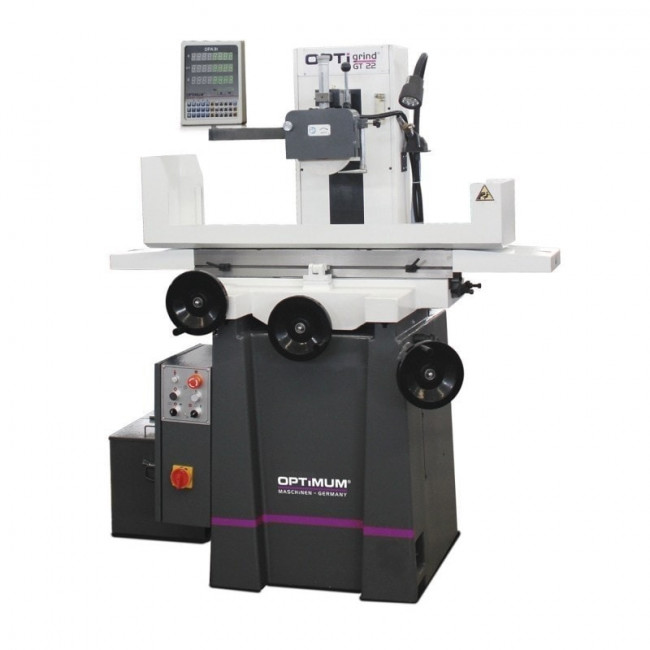

Rectifieuse plane à visualisation digitale

Dimensions utiles de table : 200 x 450 mm - .réf : 3111020

Code fiche produit :24182934


  • Vitesse de broche : 2850 T/min.
  • Dimensions de table (L x l x H) : 200 x 500 x 350 mm
  • Diamètre extérieur de la meule : 200 x 20 x 31,75 mm
  • Vitesse du disque : 33 m/s
  • Vitesse d’avance de la table : manuel

Imprimer

Prix
sur demande
Demandez un prix en 30s à notre fournisseur
Techniques

Description
Cette rectifieuse plane à visualisation digitale est une machine de précision performante, conçue pour les professionnels de l'usinage.

  • Caractéristiques générales :

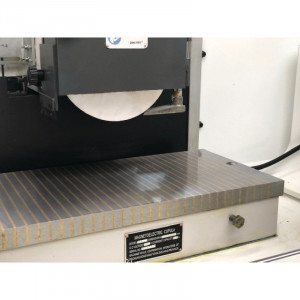

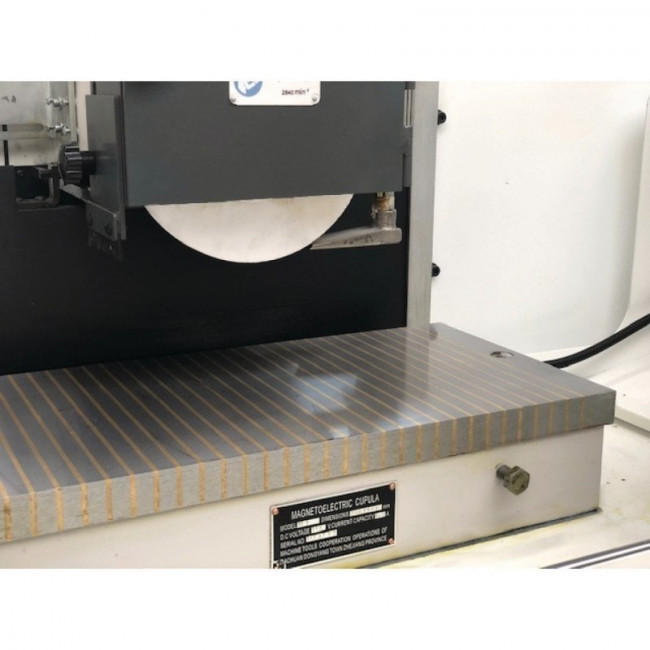

- Plaque de bridage électromagnétique pour la fixation de la pièce avec fonction de démagnétisation automatique
- Broche de rectification avec roulements à rouleaux coniques de précision de haute qualité
- Glissières de table trempées et rectifiées, revêtues de Turcite-B pour une résistance élevée à l'usure, permettant des déplacements très précis, uniformes et sans frottements.
- Dispositif de refroidissement avec réservoir externe, avec échangeur de chaleur pour une température constante de l’huile, évite les vibrations et les contraintes thermiques
- Dispositif intégré de rodage de la meule
- Afficheur digital DPA 31 avec indicateur de position numérique
- Socle de machine en fonte stable et résistant à la torsion pour une rigidité et une stabilité maximales.
- Guidage des mouvements transversaux et verticaux de la meule sans jeu
- Vis à billes de précision
- Toutes les glissières sont finement grattées et garantissent ainsi la plus grande précision de tous les mouvements.
- Système électrique de sécurité 24 V en continu

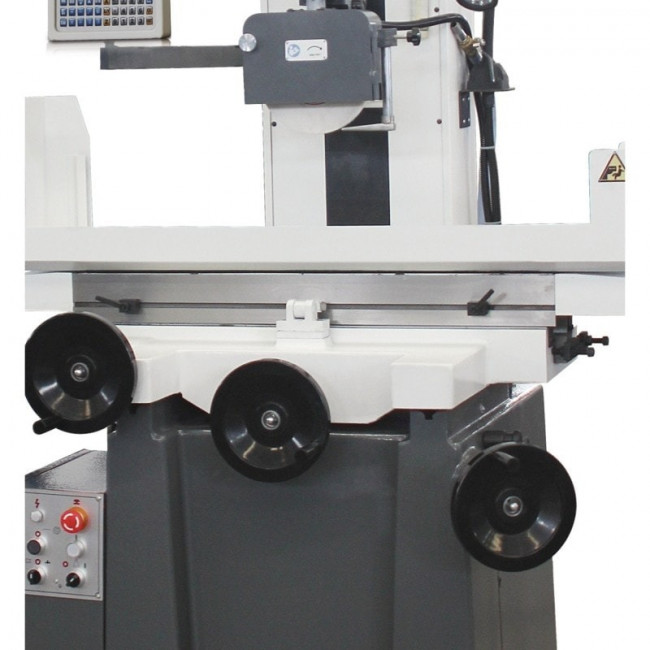

- Volants débrayables de grandes dimensions dans les trois axes
- Précision de rectification : 0.005 mm
- Meule de corindon grain 46 pour tous les aciers courants
- Électronique avec double circuit de sécurité
- Système de lubrification central manuel
- Filtre EMV
Accessoires de série :
- Meule Grain 46
- Lampe à LED
- Dispositif de refroidissement avec réservoir de liquide de refroidissement
- Fonction aimant permanent

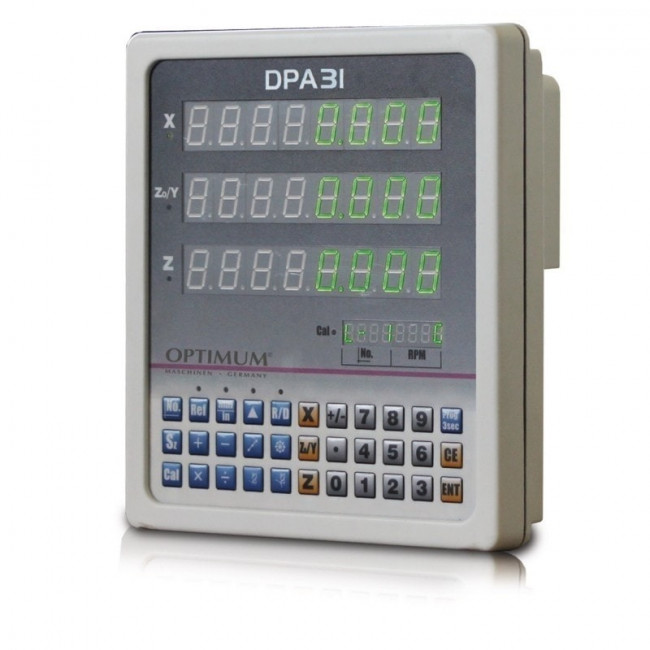

- Affichage numérique de la position DPA 31
- Dispositif d’équilibrage
- Patins niveleurs
- Clefs de service

  • Caractéristiques techniques :
Données électriques
Puissance moteur

1,1 kW

Alimentation

400 V

Fréquence

50 Hz
Meule
Diamètre extérieur de la meule

200 mm

Largeur de la meule

20 mm

Vitesse du disque

33 m/s

Alésage meule

31,75 mm
Surface table de rectification
Longueur du plateau de bridage

200 mm

Largeur du plateau de bridage

500 mm

Poids max admissible

128 kg

Hauteur max. de la pièce

350 mm
Axe X
Vitesse d’avance de la table

Manuel

Cours de axe X

500 mm
Axe Z
Course de l'axe Z

240 mm
Attachement
Concentricité de la broche

0.005 mm

Vitesse de broche

2850 T/min.
Dimensions et poids
Longueur

1970 mm

Largeur

1300 mm

Poids net

850 kg
