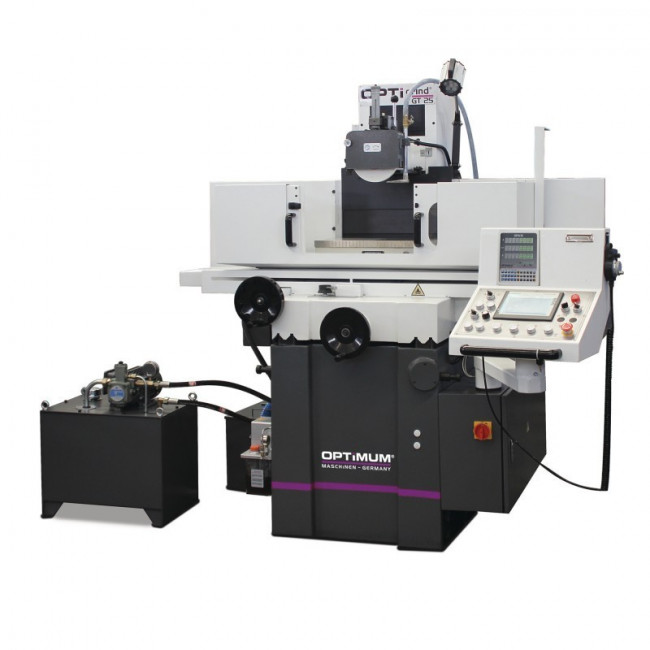

Rectifieuse de précision avec visualisation digitale

Dimensions de la meule : 200 x 13 x 31,75 mm

Code fiche produit :23254457


  • Dimensions plateau magnétique : 200 x 500 mm
  • Distance maxi entre l'axe de broche et la table : 450 mm
  • Vitesse d'avance de la table : 5 à 25 m/min
  • Poids max admissible : 180 kg

Imprimer

Prix
sur demande
Demandez un prix en 30s à notre fournisseur
Techniques

Description
Cette rectifieuse de précision avec visualisation digitale est utilisée pour l'usinage et la rectification des surfaces planes.

Elle est destinée à être utilisée dans le domaine industriel.

Elle dispose d'une avance longitudinale hydraulique et verticale par servomoteur à commande numérique.

  • Caractéristiques générales :

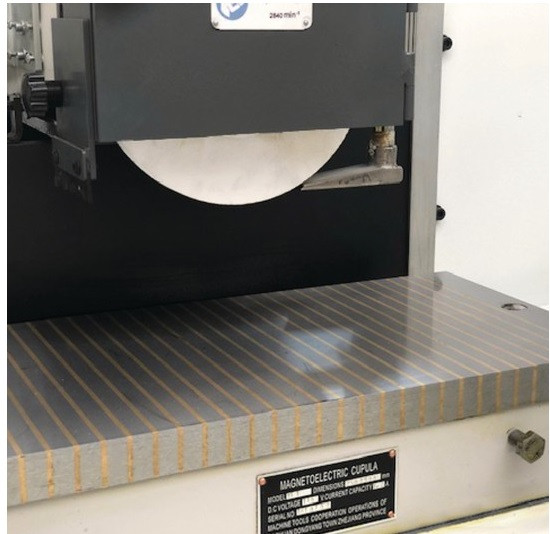

- Plaque de bridage électromagnétique pour la fixation de la pièce avec fonction de démagnétisation automatique
- Broche de rectification avec roulements à rouleaux coniques de précision de haute qualité
- Glissières de table trempées et rectifiées, revêtues de Turcite-B pour une résistance élevée à l‘usure, permettant des déplacements très précis, uniformes et sans frottements
- Dispositif de refroidissement avec réservoir externe, avec échangeur de chaleur pour une température constante de l’huile, évite les vibrations et les contraintes thermiques
- Dispositif intégré de rodage de la meule
- Afficheur digital DPA 31 avec indicateur de position numérique
- Socle de machine en fonte stable et résistant à la torsion pour une rigidité et une stabilité maximales
- Guidage des mouvements transversaux et verticaux de la meule sans jeu
- Vis à billes de précision
- Toutes les glissières sont finement grattées et garantissent ainsi la plus grande précision de tous les mouvements
- Système électrique de sécurité 24 V en continu
- Volants débrayables de grandes dimensions dans les trois axes
- Précision de rectification : 0,005 mm
- Meule de corindon grain 46 pour tous les aciers courants
- Electronique avec double circuit de sécurité
- Système de lubrification central manuel
- Filtre EMV
- Avance longitudinale hydraulique et réglable en continu
- Avance verticale par servomoteur à commande numérique
- Conduites hydrauliques selon DIN EN 853
- Capacité du réservoir de liquide de refroidissement 100 litres

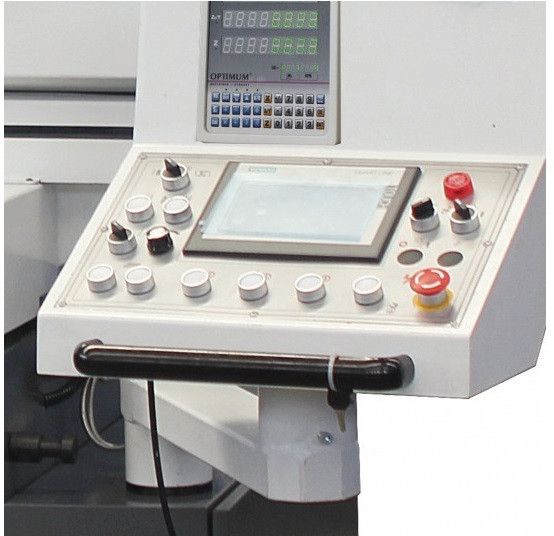

- Écran tactile pour la saisie des données de travail et l‘affichage des informations
- Le panneau de commande pivotant facilite considérablement le travail
- Table de rectification avec protection contre les éclaboussures, entièrement cartérisée
- Des économies d’énergie considérables grâce au moteur IE3
- Machine livrée sans huile, pensez à commander vos huiles

  • Caractéristiques techniques :
- Dimensions plateau magnétique : 200 x 500 mm
- Distance maxi entre l'axe de broche et la table : 450 mm
- Vitesse d'avance de la table : 5 à 25 m/min
- Poids max admissible : 180 kg
- Vitesse de broche : 2850 T/min
- Dimensions de la meule : 200 x 13 x 31,75 mm
- Alimentation : 400 V/50 Hz
- Puissance moteur de broche : 2,2 kW
- Puissance de la pompe hydraulique : 0.75 kW
- Course des axes X/Z : 560 mm / 275 mm
- Dimensions (L x l x h) : 2300 x 1600 x 1675 mm
- Poids net (brut) : 190 kg (2150 kg)

  • Options :
- Meule Grain 46
- Lampe à LED
- Dispositif de refroidissement avec réservoir de liquide de refroidissement
- Affichage numérique de la position
- Fonction aimant permanent
- Plaque de serrage électromagnétique
- Fonction de démagnétisation
- Dispositif d’équilibrage
- Carter anti projections
- Patins niveleurs
- Clés de service
