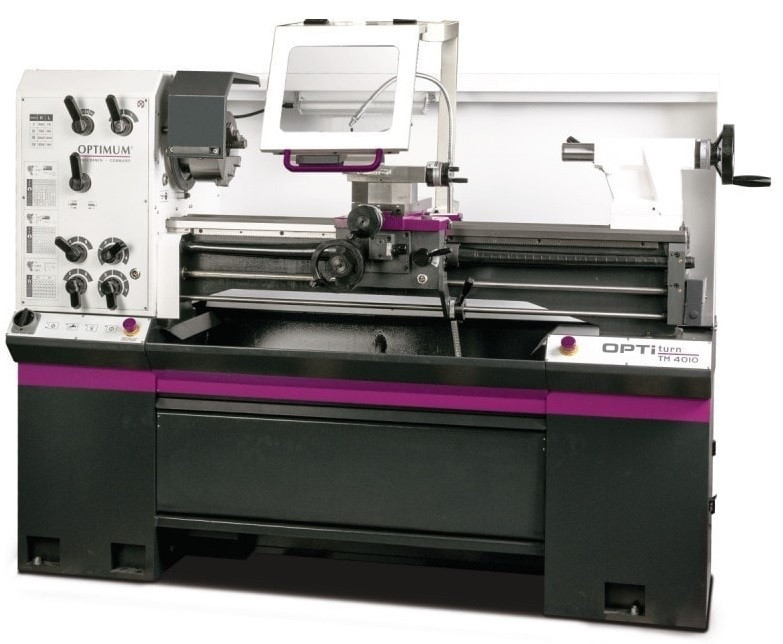

Ce tour de métaux est équipé d'un système de guidage de l'axe Z trempé et rectifié, assurant une précision optimale dans vos opérations d'usinage.
Attachement rapide et sécurisé du mandrin
Le système d’attachement rapide du mandrin répond aux normes DIN ISO 702-2 Nr.5 (Camlock D1-5), garantissant une fixation sûre et efficace pour vos travaux de tournage.
Glissières usinées avec précision
Les glissières de ce tour sont usinées avec une grande précision, assurant un mouvement fluide et stable lors de vos opérations.
Verniers ajustables et précis
Les verniers de ce tour sont ajustables avec des graduations de 0,04 / 0,02 mm, permettant un réglage minutieux pour des résultats précis à chaque utilisation.
Orientation du chariot supérieur pour le tournage conique
Le chariot supérieur de ce tour peut être orienté jusqu'à ± 90°, offrant une grande flexibilité pour les opérations de tournage conique.
Tourelle à changement rapide et porte-outil inclus
Équipé d’une tourelle à changement rapide de série et d’un porte-outil 20 x 100 type D, ce tour offre une grande efficacité et polyvalence dans vos opérations d'usinage.
Précision et fiabilité
La précision de concentricité du nez de broche est garantie à <0,015 mm, assurant des résultats de haute qualité à chaque utilisation.
Confort d'utilisation et sécurité

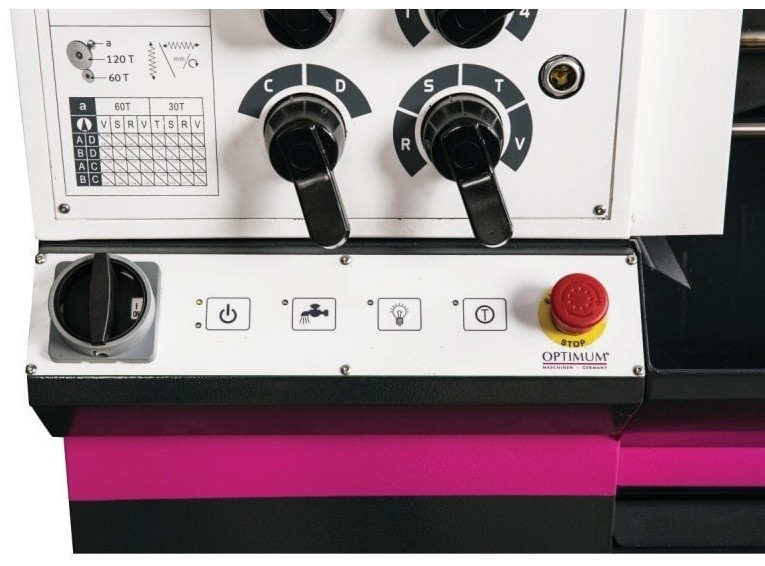

Ce tour est équipé d'un système de lubrification de la broche par bain d’huile, ainsi que de volants débrayables de sécurité sur les axes X et Z, assurant un fonctionnement sûr et fiable.
Facilité d'entretien et d'utilisation

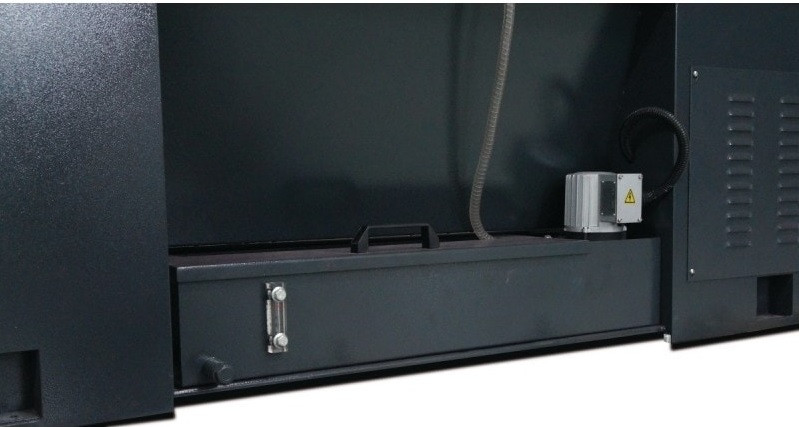

Doté d'une unité d’arrosage amovible avec affichage du niveau pour faciliter le remplissage, ainsi qu'une lampe de travail LED pour une visibilité optimale lors de vos opérations.
Accessoires inclus
Ce tour est livré avec un mandrin trois mors concentriques Camlock D1-5 inclus de série, offrant une solution complète pour vos besoins d'usinage.
Service personnalisé
Une mise en service est fortement recommandée, n'hésitez pas à nous consulter pour plus d'informations.
Précautions d'utilisation
Il est recommandé de prévoir des moyens de déchargement adaptés pour l'installation et l'utilisation de ce tour de métaux.
-
Caractériqtiques techniques :
Données électriques
- Puissance moteur 2,2 kW
- Fréquence 50 Hz
- Alimentation 400 V
Caractéristiques
- Hauteur de pointes 200 mm
- Distance entre-pointes 1000 mm
- Ø usinable au-dessus du banc 400 mm
- Ø usinable au-dessus du chariot 250 mm
Explication diamètre d'oscillation au-dessus du chariot transversal
-Veuillez noter que lors de l'installation de mandrins ou de plateaux de tournage tiers pour obtenir le diamètre de tournage techniquement possible spécifié, des modifications de l'opérateur sont nécessaires.
Système de lubrification par refroidissement
- Puissance du système d'arrosage 100 W
Vitesse
- Nombre de vitesses 8
- Vitesse de broche 70 – 2000 T/min.
Attachement
- Attachement de broche Camlock DIN ISO 702-2 No.5
- Alésage de broche Ø 53 mm
- Cône morse de la broche CM 6
- Section d‘outils SWH 3-E
- Poupée mobile
- Cône Morse du fourreau CM 4
- Course du fourreau 110 mm
Déplacements / Filetages
- Filetages métriques 0,4 – 7 mm/T
- Nombre de pas métriques 32
- Filets au pouces (TPI) 56 – 4 TPI
- Nombre de pas (Filets au pouces) 31
Course
- Course du chariot supérieur 98 mm
- Course du chariot transversal 185 mm
- Course du chariot longitudinal 850 mm
- Alimentation
- Avances longitudinales 0,014 – 0,38 mm/tour
- Avances transversales 0,052 – 1,392 mm/tour
- Nombre d'avances transversales 32
- Nombre d'avances longitudinales 26

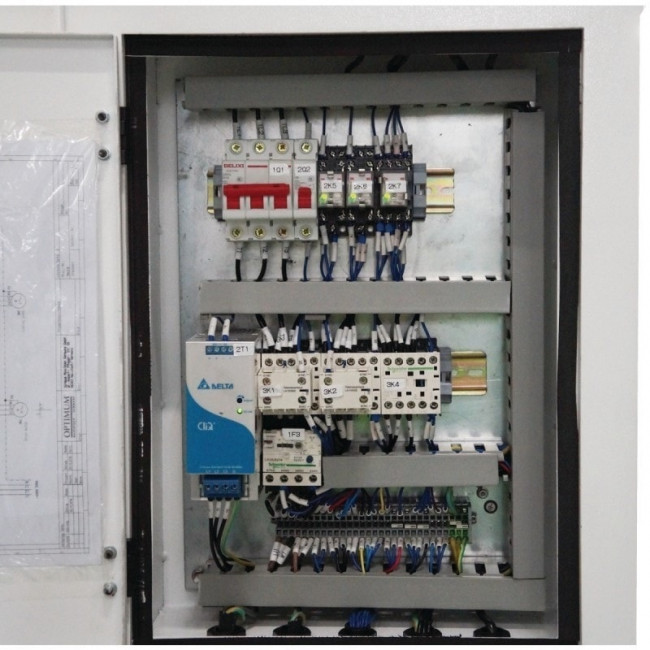

Connexions électriques
- Puissance totale 3,0 kW
- Dimensions et poids
- Largeur 780 mm
- Longueur 1935 mm
- Poids net (brut) 765 kg
