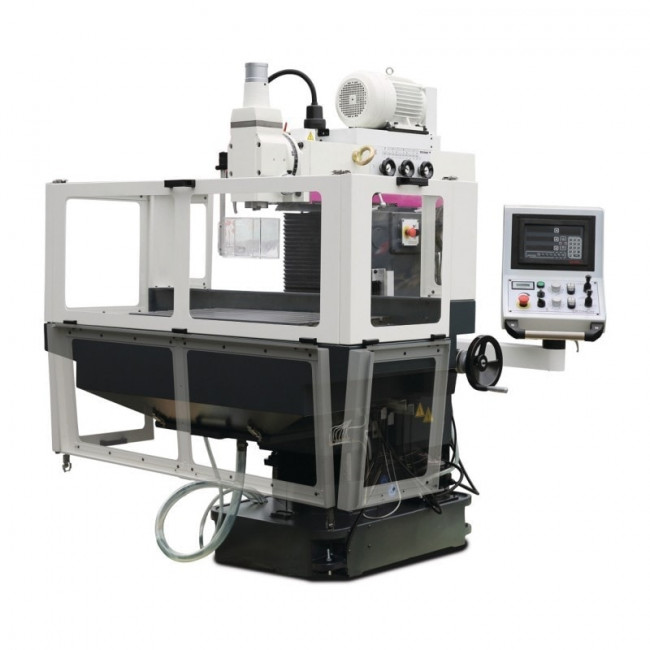

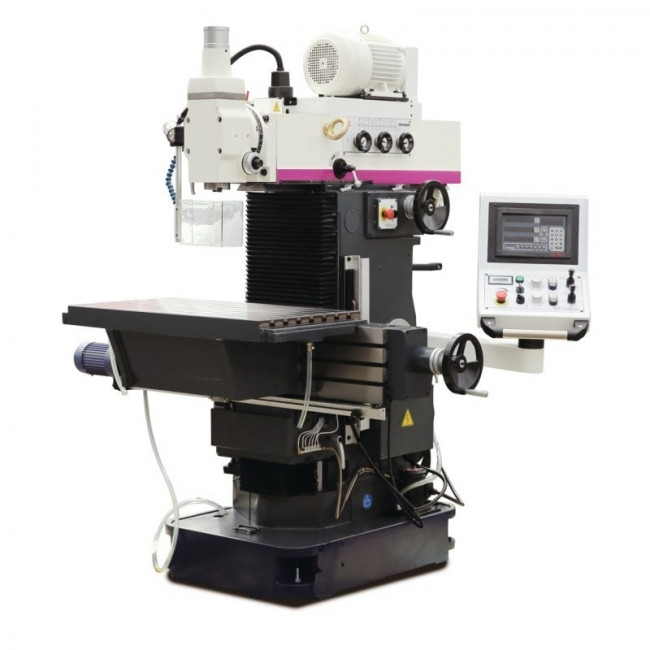

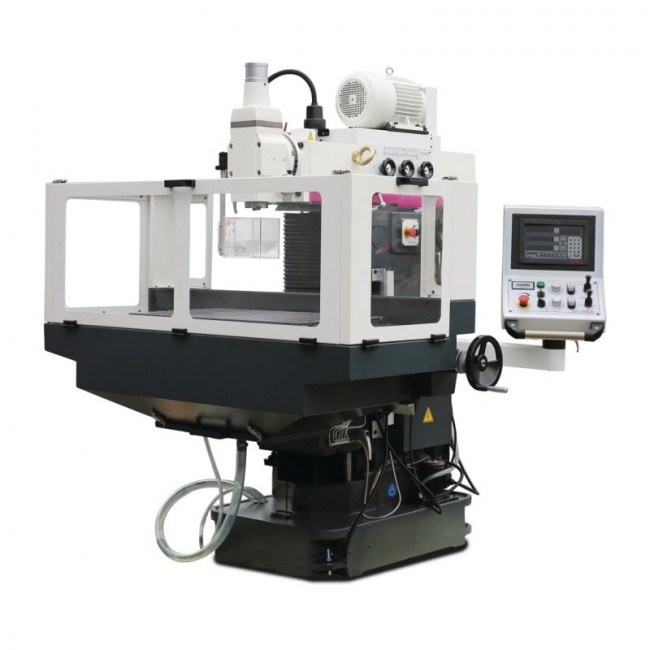

Cette fraiseuse polyvalente professionnelle est une machine universelle et performante pour le fraisage vertical et horizontal.
Elle est conçue pour répondre aux besoins des secteurs industriels et de la maintenance mécanique.
Dotée d'un système de visualisation digital, vous pouvez contrôler les déplacements des 3 axes équipés de vis à billes.
Elle se distingue par sa robustesse et sa compacité, qui assurent une rigidité optimale.
La machine offre également une grande précision et une facilité d'utilisation.
-
Caractéristiques générales :
- Machines aux multiples applications : fraisage vertical et horizontal
- Avances automatiques sur les 3 axes X, Y et Z avec guidage par Joystick électronique
- Axe X et Y avec guidage en queue d'aronde réglable
- Vis à billes sur tous les axes, aucun jeu, robuste et précis
- Panneau de contrôle pivotant avec indicateur de position et de vitesse
- Toutes les glissières sont trempées et rectifiées avec un rattrapage de jeux par lardons en “V”
- Bride et adaptateur pour le fraisage horizontal
- Tables de travail horizontale et verticale
- Surfaces des tables de travail rectifiées avec précision et équipées de rainures en “T” pour un travail en position verticale ou horizontale
- Gestion des vitesses d'avance en continu par convertisseur
- Grande ergonomie d'utilisation pour le changement des vitesses et des avances
- Exécution robuste et compacte assurant rigidité et précision
- Système de graissage centralisé
- Manuellement
- Volants de grandes dimensions avec vernier
- Lampe de travail
- Système complet d'arrosage
- Tachymètre digital de vitesse
- Norme DIN EN 55011 Classe C3

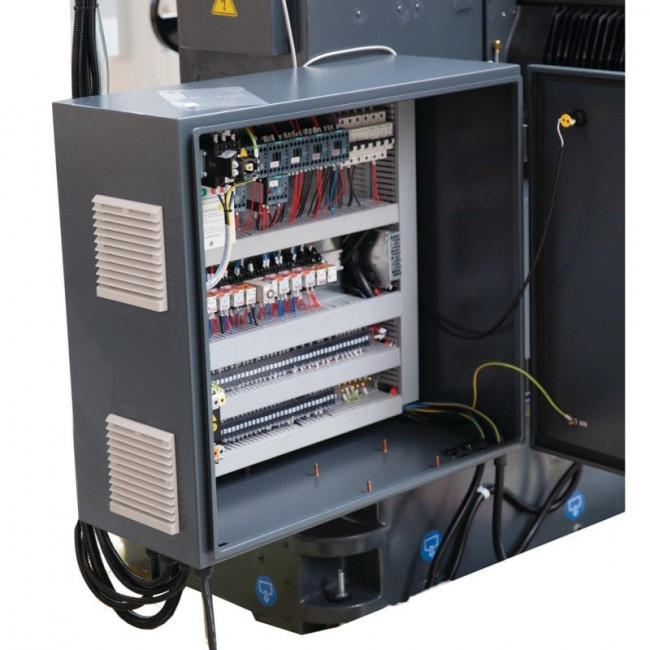

- Composants électriques SIEMENS
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés
- Système de visualisation 3 axes DP 700
- Interface intuitive et simple
- Développé et fabriqué en Angleterre
- Protection IP67
- Garantie 5 ans sur l'afficheur et les règles
-
Caractéristiques techniques :
Données électriques
- Puissance du moteur : 2,2 kW
- Alimentation : 400 V
- Fréquence : 50 Hz
Connexions électriques
- Puissance totale : 4 kW
Capacité de fraisage
- Capacité de surfaçage (max.) 100 mm
- Capacité de perçage (acier S235JR) 30 mm
- Capacité de fraisage en bout (max.) 25 mm
- Capacité en continu (acier S235JR) 26 mm
Table croisé horizontal
- Longueur de la table croisée 750 mm
- Largeur de la table croisée 320 mm
- Distance broche-table croisée min. 75 mm
- Distance broche-table croisée 400 mm
- Taille des rainures en T 14 mm
- Nombre de rainures en T 5
- Entraxe des rainures en T 63 mm
- Charge admissible max. 285 kg
Système de lubrification par refroidissement
- Puissance système d'arrosage 95 W
Course
- Course axe X manuelle 400 mm
- Course axe Y manuelle 200 mm
- Course axe Z automatique 295 mm
- Course axe Y automatique approx. 160 mm
- Course axe X automatique approx. 310 mm
Broche verticale
- Attachement de broche ISO 40 DIN 2080
- Plage de vitesses 50 – 1890 T/min.
- Nombre de vitesses 12
- Tirant de broche M 16
- Col de cygne 100 mm
- Course de broche 120 mm
- Charge maximale de la broche verticale 1100 Nm
Vitesse d'alimentation
- Vitesse avance automatique X 10 – 600 mm/min.
- Vitesse avance automatique Z 10 – 600 mm/min.
- Vitesse avance automatique Y 10 – 600 mm/min.
Tête de perçage/fraisage
- Inclinaison de la tête ± 90 °
Table verticale
- Longueur de la table verticale 830 mm
- Largeur de la table verticale 250 mm
- Taille de la rainure en T 14 mm
- Nombre de rainures en T 2
- Espacement des rainures en T 63 mm
Moteur
- Puissance du moteur d'avance X 0.375 kW
- Puissance du moteur d'avance Y 0.375 kW
Dimensions et poids
- Longueur 1239 mm
- Largeur 1168 mm
- Hauteur 1900 mm
- Poids net (brut) 1400 kg
- Douille ISO 40 - CM 3, Douille CM 3 - CM 2, Douille CM 3 - CM 1
- Arbre porte-fraises Ø 27 mm
- Pieds niveleurs
- Clés de service
