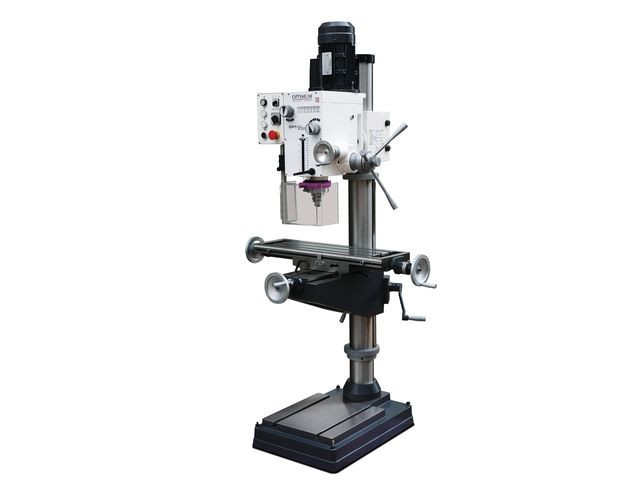

Perceuse-fraiseuse universelle à colonne

Avec boîte mécanique 12 vitesses - .ref : 3034349

Code fiche produit :73974139


  • Capacité en continu (acier S235 JR) : Ø 28 mm
  • Capacité de surfaçage : Ø 76 mm
  • Capacité de fraisage en bout : Ø 25 mm

Imprimer

Prix
sur demande
Demandez un prix en 30s à notre fournisseur

Description

La perceuse-fraiseuse universelle à colonne est préconisée pour les travaux de perçage, fraisage ou taraudage dans les environnements industriels.

Sa colonne est présentée avec un grand diamètre, alliant rigidité et stabilité, garantissant un travail précis et silencieux.

Cette unité d’usinage est équipée d’une crémaillère qui assure la montée et la descente de sa table ainsi que sa tête.

  • Caractéristiques générales :
- Machine très rigide
- Exécution robuste en fonte massive

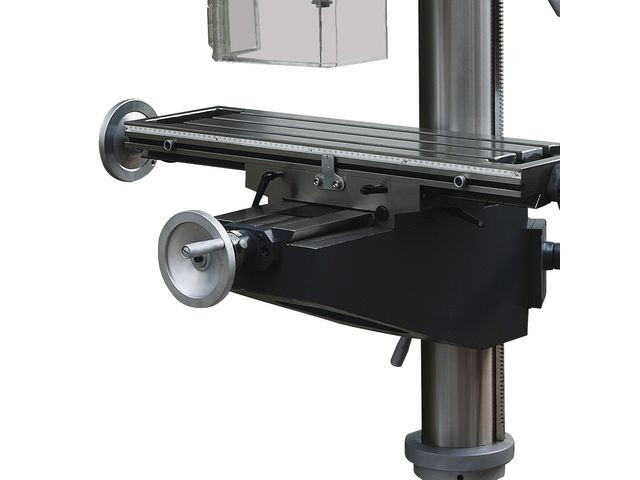

- Table croisée de grandes dimensions, usinée et rectifiée avec précision, avec rainurage en “T”, renforts arrière et double verrouillage, échelle millimétrique
- Embase de machine avec rainurage pour fixer directement les pièces de grandes dimensions
- Grand diamètre de colonne procurant rigidité et stabilité assurant un travail précis et silencieux
- Large plage de vitesses 95 - 3200 T/min
- Changement de vitesse simple et rapide par les leviers en façade (2 x 6) soit 12 vitesses parfaitement étagées
- Table rotative à 360° autour de la colonne
- Tête inclinable à ± 45°
- Équipée d’une descente fine pilotée par volant en façade
- Descente au cabestan pour le perçage classique, à la descente fine pour les perçages précis
- Montée et descente de la table par crémaillère
- Montée et descente de la tête par crémaillère
- Tête de perçage ajustable par crémaillère avec verrouillage par levier
- Arrêt d’urgence “coup de poing”, carter de mandrin asservi électriquement
- Moteur 400 V bi-vitesses haute performance
- Table croisée pour les opérations de perçage positionnel ou travaux de fraisage
- Équipée d’un mode taraudage
- Équipée d’une descente automatique avec embrayage au cabestan pour un travail aisé.
- Profondeur jusqu’à 90 mm
- Remontée automatique de la broche lorsque la profondeur programmée est atteinte

  • Caractéristiques techniques :
- Puissance moteur : 1.1 / 1.5 kW 400 V ~ 50 Hz

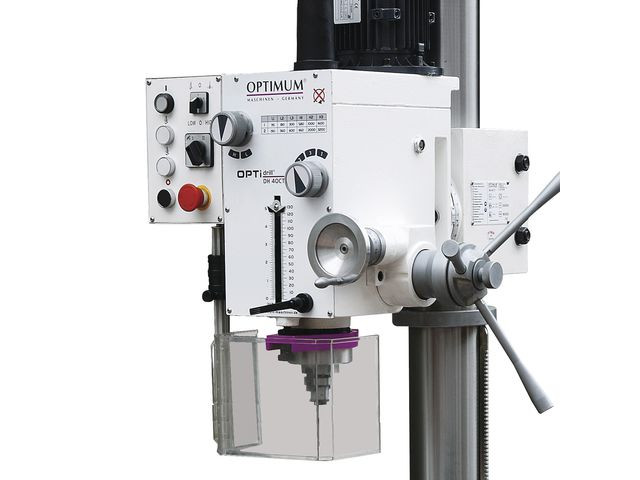

- Tête de perçage et fraisage
- Capacité de perçage acier (S235JR) : Ø 32 mm
- Capacité en continu (acier S235 JR) : Ø 28 mm
- Capacité de surfaçage : Ø 76 mm
- Capacité de fraisage en bout : Ø 25 mm
- Capacité de taraudage (S235 JR) : M 16
- Course de broche : 120 mm
- Attachement de broche : CM 4
- Diamètre du fourreau de broche : 75 mm
- Col de cygne : 280 mm
- Tirant de broche : M16
- Inclinaison de la tête : ±45°
- Descente automatique (3 vitesses) : - 0.1 / 0.18 / 0.26 mm/T
- Plage de vitesses : 95 - 3200 T/min.
- Nombre de vitesses : 2 x 6 vitesses
- Distance broche-table croisée 600 mm
- Dimensions (l x L) : 730 x 210 mm
- Charge admissible max. : 50 kg
- Rainures en “T” / Entraxe / Nb : 14 mm / 63 mm / 3
- Course axe X : 480 mm
- Course axe Y : 180 mm
- Course axe Z : 560 mm
- Distance broche - socle (l x L):  920 - 1180 mm
- Dimensions (L x l) : 670 x 470 mm
- Rainures en “T” / Entraxe / Nb 14 mm / 230 mm / 2
- Surface de travail : 495 x 375 mm
- Longueur x largeur x hauteur : 1060 x 745 x 2090 mm
- Poids net (brut) :350 kg (410 kg)


  • Modèles disponibles :
Elle est proposée en 2 modèles :
Modèle 1 :
Sans descente automatique
Modèle 2 :
Avec descente automatique

  • Options :
Mandrin à clef 1-13 mm / B 18
Tasseaux en T
Chasse-cône
Douille de réduction CM 4 - CM 3
Arbre CM 4 / B 18
Clefs de service
