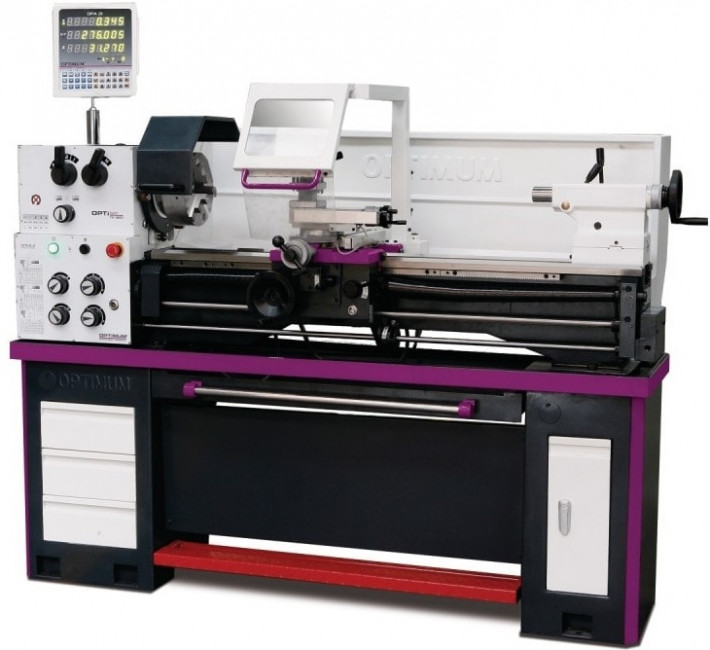

Notre tour de métaux est construit sur un solide banc prismatique en fonte grise, offrant une base robuste et durable pour des opérations d'usinage précises et fiables.
Système d'attachement rapide du mandrin
Équipé d'un système d'attachement rapide du mandrin DIN ISO 702-2 Nr.5 (Camlock D1 - 5), notre tour facilite le changement rapide et sécurisé des outils, augmentant ainsi l'efficacité opérationnelle.
Précision et fiabilité
Avec une précision de concentricité du nez de broche inférieure à 0.015 mm, notre tour garantit des résultats d'usinage de haute qualité et une performance fiable à chaque utilisation.
Performances avancées

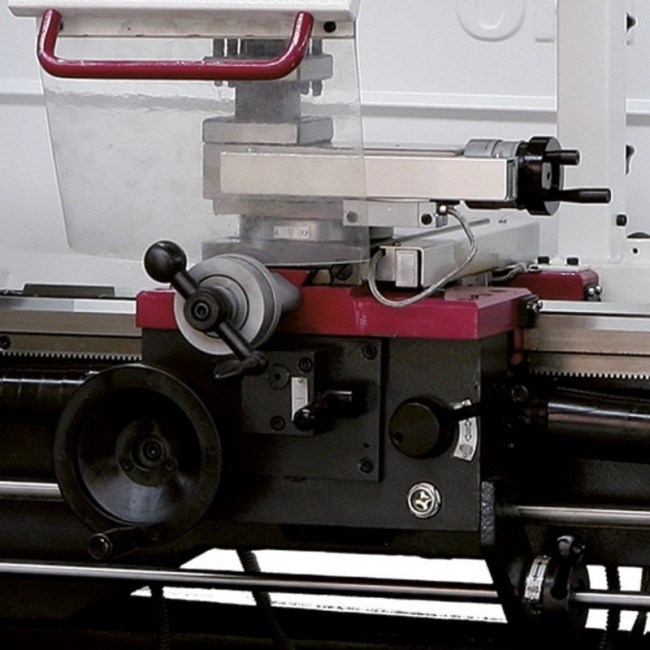

Doté d'une boîte d'avances souple avec des pignons trempés et lubrifiés par bain d'huile, notre tour offre des avances automatiques longitudinales et transversales, assurant une efficacité accrue et une durée de vie prolongée des composants.
Polyvalence et contrôle
Avec des fonctionnalités telles que le décalage latéral de la poupée mobile pour le tournage conique long et l'inversion droite/gauche du sens de rotation de la broche avec commande au tablier, notre tour offre une polyvalence exceptionnelle et un contrôle total sur les opérations d'usinage.
Sécurité et confort
Pour garantir la sécurité de l'opérateur, notre tour est équipé d'un ensemble de dispositifs de sécurité, y compris des volants débrayables de sécurité, un carter de protection de tourelle, un frein de broche mécanique au pied et un arrêt d'urgence "coup de poing", assurant un environnement de travail sûr et sécurisé.
Confort d'utilisation
Pour une utilisation plus confortable et pratique, notre tour est équipé d'un afficheur digital DPA 21 avec un clavier convivial étanche aux projections et un écran antireflet, réduisant considérablement les temps d'usinage tout en offrant une haute précision de travail.
Efficacité et précision
Avec des règles en verre équipant les 3 axes et une lecture 8 chiffres LED par axe, notre tour garantit une réduction du taux d'erreurs et des performances d'usinage précises et fiables à chaque utilisation.
Conception ergonomique
Pour une organisation efficace de l'espace de travail, notre tour est monté sur un socle avec des tiroirs et une armoire de rangement à droite et à gauche, offrant ainsi une solution de stockage pratique et accessible pour les outils et les accessoires.
-
Caractéristiques techniques :
-
Hauteur de pointes
-
169 mm
-
Distance entre-pointes
-
980 mm
-
Ø usinable au-dessus du banc
-
350 mm
-
Ø usinable au-dessus du chariot
-
220 mm
Broche horizontale
-
Puissance moteur de broche horizontale
-
1,5 kW
Alimentation
-
Avances longitudinales
-
0,05 – 1,5 mm/tour
Attachement
-
Cône morse de la broche
-
CM 6
-
Section d‘outils
-
Max. 16 x 16 mm
Poupée mobile
-
Cône Morse du fourreau
-
CM 3
-
Course du fourreau
-
120 mm
Déplacements / Filetages
-
Filetages métriques
-
0,4 – 7 mm/T
-
Filets au pouces (TPI)
-
56 – 4 TPI
Course
-
Course du chariot supérieur
-
112 mm
-
Course du chariot transversal
-
168 mm
-
Course du chariot longitudinal
-
850 mm
Dimensions et poids
-
Longueur
-
1925 mm
-
Largeur
-
720 mm
-
Poids net (brut)
-
570 kg
