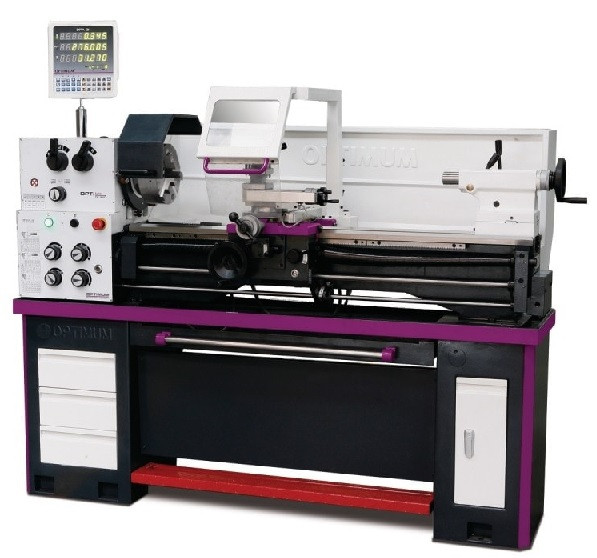

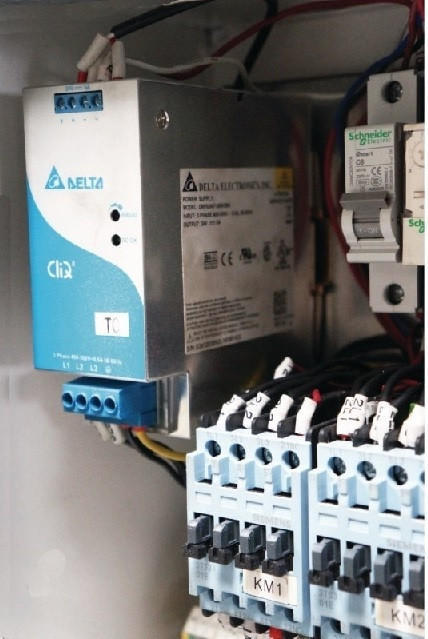

Tour à métaux avec protection électrique du moteur



Système d’attachement rapide et avances souples

Pour une efficacité accrue, ce tour est équipé d'un système d'attachement rapide du mandrin DIN ISO 702-2 Nr.5 (Camlock D1 - 5), facilitant ainsi le changement des outils et des pièces à usiner.
Par ailleurs, la boîte d'avances souples, avec des pignons trempés et lubrifiés par bain d'huile, assure une transmission fluide de la puissance pour des opérations d'usinage fluides et efficaces.



Fonctionnalités avancées et sécurité intégrée

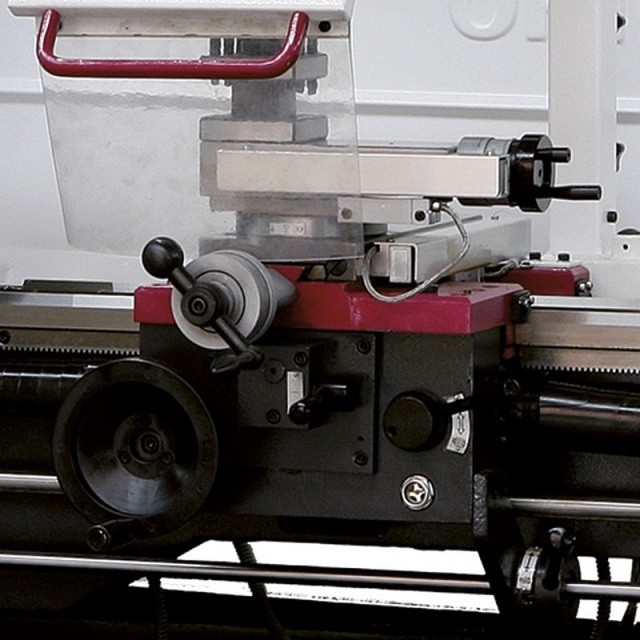

Les fonctionnalités avancées de ce tour à métaux comprennent des avances automatiques longitudinales et transversales, ainsi que divers dispositifs de sécurité.
Ces derniers incluent un décalage latéral de la poupée mobile pour le tournage conique long, une inversion droite/gauche du sens de rotation de la broche avec commande au tablier, et un arrêt d’urgence "coup de poing".
Ces caractéristiques améliorent à la fois la productivité et la sécurité des opérateurs.



Conception ergonomique et facilité d'utilisation

Pour un contrôle précis et une sécurité optimale, ce tour est équipé de volants débrayables de sécurité sur les axes X et Z.
De plus, la présence d'une lampe de travail LED garantit une visibilité optimale sur la zone de travail, améliorant ainsi l'ergonomie globale de la machine.



Options de stockage et maintenance

Le tour est également équipé d'un socle de machine avec tiroirs et armoires de rangement à droite et à gauche, offrant un espace de stockage pratique pour les outils et les accessoires.
De plus, un tiroir à copeaux monté sur glissières facilite le nettoyage et la maintenance, assurant ainsi un fonctionnement optimal de la machine sur le long terme.



Recommandations et mise en service

Pour garantir un fonctionnement optimal de cette machine, il est fortement recommandé de procéder à une mise en service appropriée.
Notre équipe est disponible pour fournir des conseils sur les moyens de déchargement adaptés et pour toute assistance supplémentaire nécessaire.

- Hauteur de pointes  169 mm
- Distance entre-pointes   980 mm
- Ø usinable au-dessus du banc   350 mm
- Ø usinable au-dessus du chariot   220 mm

Poupée mobile

- Cône Morse du fourreau   CM 3
- Course du fourreau   120 mm

Déplacements / Filetages

- Filetages métriques   0,4 – 7 mm/T
- Nombre de pas métriques   32
- Filets au pouces (TPI)   56 – 4 TPI

Broche horizontale

- Puissance moteur de broche horizontale 1,5 kW

Course

- Course du chariot supérieur   112 mm
- Course du chariot longitudinal   850 mm
- Course du chariot transversal   168 mm

Attachement

- Section d‘outils   Max. 16 x 16 mm
- Cône morse de la broche   CM 6

Alimentation

- Avances longitudinales  0,05 – 1,5 mm/tour

Dimensions et poids

- Longueur   1925 mm
- Largeur   720 mm
- Poids net (brut)   570 kg
