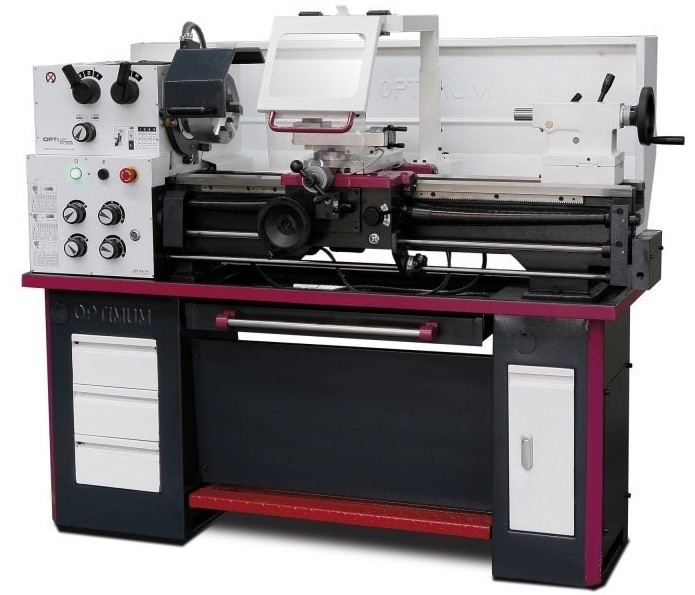

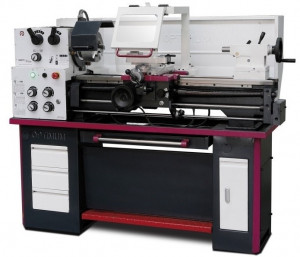

Tour à métaux avec tiroir à copeaux

Ce tour de mécanicien est conçu pour répondre à tous vos besoins d'usinage avec une boîte de vitesse et des avances mécaniques, offrant une grande flexibilité dans vos opérations.

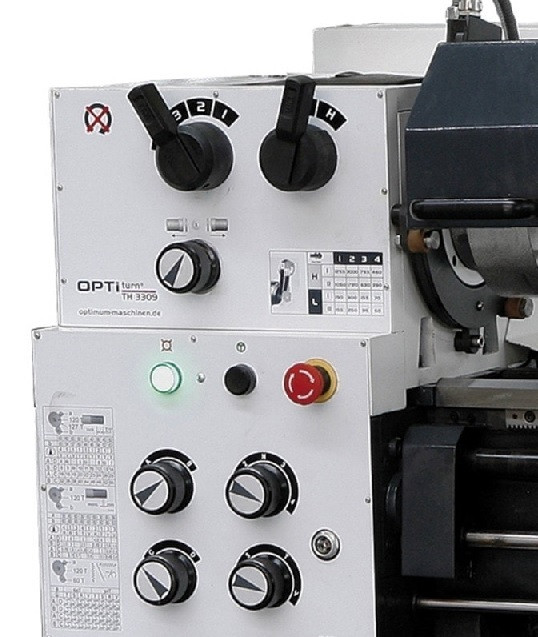

Vous pouvez facilement inverser le sens de rotation de la broche grâce à la commande au tablier, ce qui vous permet de travailler avec précision et efficacité.



Sécurité avancée

Pour assurer votre sécurité, ce tour est équipé d'un ensemble complet de dispositifs de protection. µ

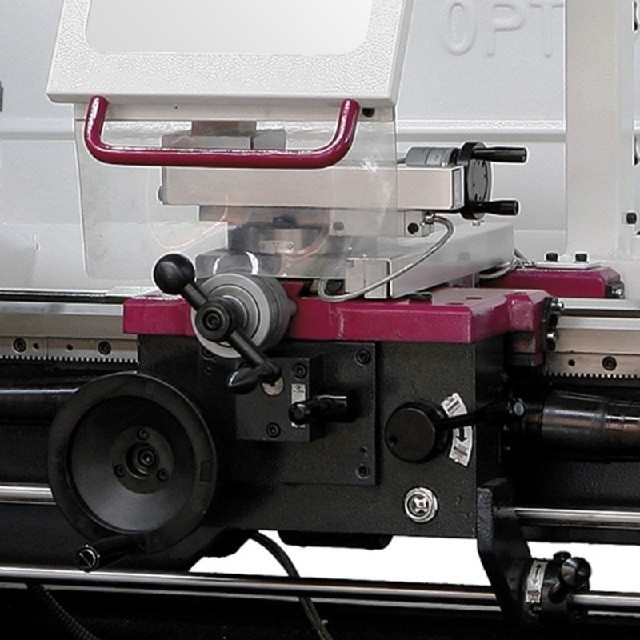

Un carter de protection de tourelle, un carter de poulie asservi électriquement, une protection de vis mère, un arrêt d'urgence "coup de poing" et un frein d'urgence au pied sont inclus pour garantir un environnement de travail sûr et sécurisé.
De plus, des volants débrayables de sécurité sur les axes X et Z offrent une protection supplémentaire.



Fiabilité électrique

La protection électrique du moteur et le transformateur basse tension 24 volts assurent un fonctionnement fiable et sécurisé de l'équipement.
Les commutateurs CW/CCW à deux canaux sont conformes à la norme EN 23125 et ont été testés en fonction du cycle de vie EN ISO 13849 pour une performance optimale et une fiabilité accrue.
De plus, un sélecteur principal verrouillable garantit un fonctionnement sûr et protégé.



Confort et praticité

Ce tour est également conçu pour offrir un confort et une praticité maximum à l'utilisateur.
Un tiroir à copeaux monté sur glissières facilite le nettoyage et la maintenance de l'équipement, tandis qu'un frein de broche mécanique au pied permet un contrôle précis lors du filetage et en cas d'arrêt d'urgence.
Une lampe de travail LED intégrée assure une visibilité optimale dans toutes les conditions d'éclairage.



Options supplémentaires

L'afficheur digital DPA 21, doté d'un clavier convivial étanche aux projections et d'un écran antireflet, offre une lecture rapide et précise pour une utilisation intuitive.
Les règles en verre équipant les 3 axes garantissent une haute précision de travail, tandis que la réduction considérable des temps d'usinage et du taux d'erreurs vous permet d'optimiser votre productivité.
Avec des axes X, Y/ZO et Z équipés de lectures 8 chiffres LED par axe, vous bénéficiez d'une précision inégalée pour toutes vos opérations d'usinage.



Installation professionnelle recommandée

Pour une mise en service optimale de votre tour à métaux, nous recommandons vivement de faire appel à nos services d'installation professionnelle.
Assurez-vous également de prévoir des moyens de déchargement adaptés pour recevoir votre équipement en toute sécurité.

Données électriques

- Alimentation électrique (machine)   1 x 230V

- Hauteur de pointes 165 mm
- Distance entre-pointes   800 mm
-  Ø usinable au-dessus du banc   330 mm
- Ø usinable au-dessus du chariot   200 mm

Attachement

- Cône morse de la broche   CM 5
- Section d‘outils   Max. 16 x 16 mm

Déplacements / Filetages

- Filetages métriques   0,4 – 7 mm/T
- Filets au pouces (TPI)   56 – 4 TPI

Course

- Course du chariot supérieur   98 mm
- Course du chariot transversal   160 mm
- Course du chariot longitudinal   600 mm

Alimentation

- Avances longitudinales   0,05 – 1,5 mm/tour

Poupée mobile

- Course du fourreau   110 mm

Broche horizontale

- Puissance moteur de broche horizontale   1,5 kW

Dimensions et poids

- Longueur   1680 mm
- Largeur   745 mm
- Poids net (brut)   510 kg
