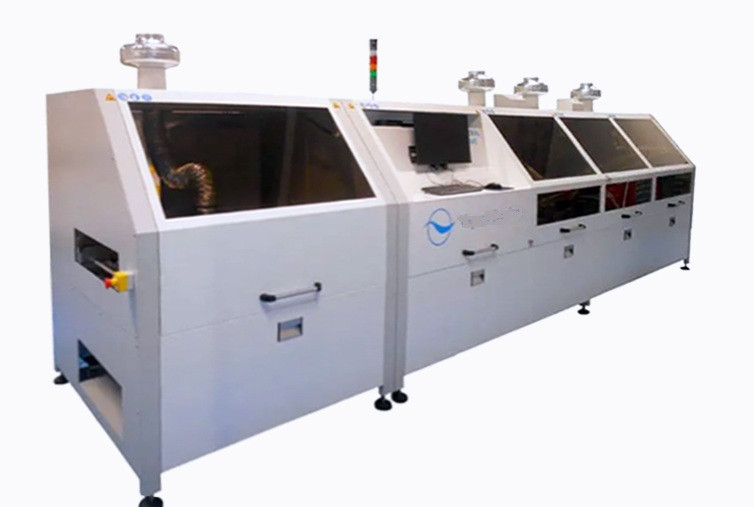

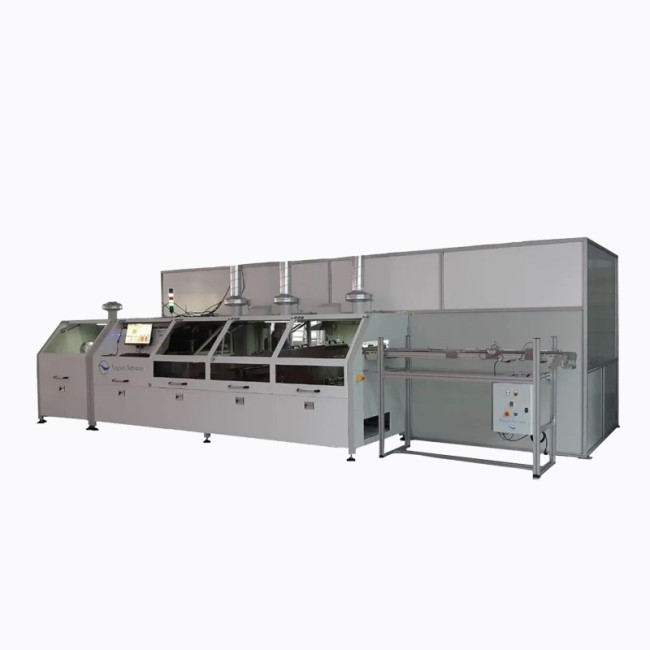

Machine de brasage double pot - Dimensions : L.6100 x l.1400 x H.2000 mm - Largeur de buse : 460 ou 600 mm - Puissance électrique : 83 kVA

Face aux contraintes de production mixte RoHS et Sn/Pb, investir dans deux machines distinctes représente un coût opérationnel injustifié.

La machine de brasage à la vague double pot répond à cette problématique en intégrant deux têtes de vague tout titane dans une seule ligne de production, permettant de basculer entre alliages sans plomb et alliages au plomb sans interruption de flux ni surcoût d'exploitation.

Conçue et fabriquée en France, elle s'adresse aux ateliers de carte électronique en moyenne et grande série exigeant une qualité de brasage irréprochable sur circuits simple couche et multicouches.

Points forts :

• Double pot titane (525 kg d'alliage par pot) : Une capacité thermique stabilisée pour un brasage homogène en continu, compatible RoHS et Sn/Pb sur une seule machine, éliminant le besoin d'un second équipement.
• Largeur de buse 460 ou 600 mm : Adaptée aux formats PCB de moyenne et grande série, offrant une flexibilité de production maximale sans reconfiguration lourde.
• Système de préchauffage 8 zones (IR ondes moyennes, ondes courtes, convection inférieur et supérieur) : Une montée en température maîtrisée et homogène qui réduit les défauts de brasage (ponts, soufflures) et améliore le rendement de premier passage.

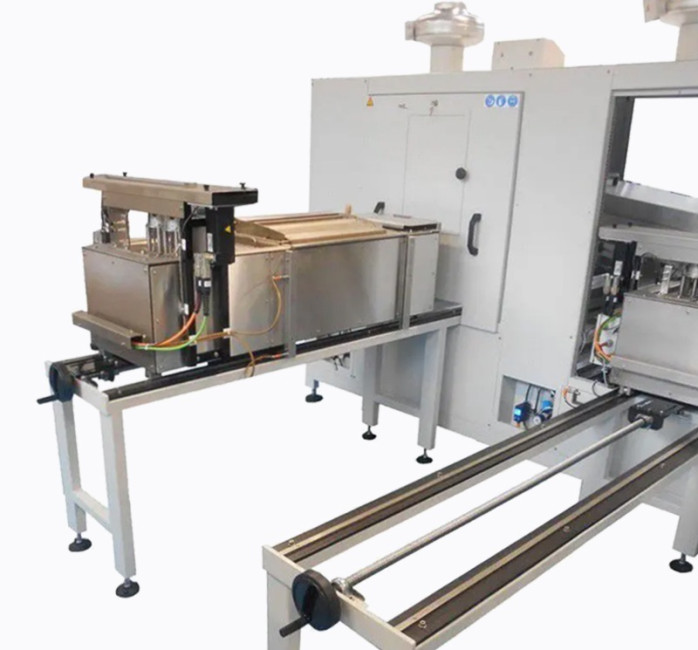

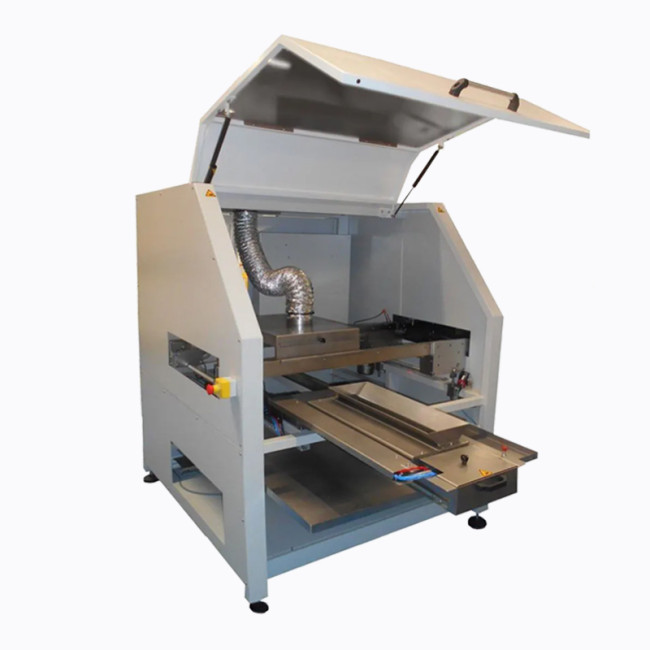

• Fluxeur à pulvérisation avec convoyeur indépendant : Un dépôt de flux précis et répétable, gage d'une activation optimale de la surface avant brasage et d'une réduction des résidus.
• Pupitre PC intégré avec interface conviviale : Prise en main rapide par les opérateurs, traçabilité des recettes de brasage et réduction du temps de changement de série.

Usages recommandés :

• Brasage en vague de cartes électroniques mixtes (composants traversants et SMD collés) en environnement industriel exigeant
• Production alternée d'assemblages RoHS (sans plomb) et Sn/Pb sur une même ligne sans double investissement machine
• Fabrication de cartes multicouches à haute densité de composants nécessitant une stabilité thermique rigoureuse
• Ateliers EMS (Electronic Manufacturing Services) en moyenne et grande série avec contraintes de temps de cycle court
• Intégration en ligne de production avec fluxage, préchauffage et brasage en séquence automatisée

Deux Alliages, Une Seule Machine

La machine de brasage à la vague double pot a été conçue pour résoudre l'une des problématiques les plus courantes en production électronique : la cohabitation des lignes de brasage sans plomb (RoHS) et au plomb (Sn/Pb) sur un même site industriel.

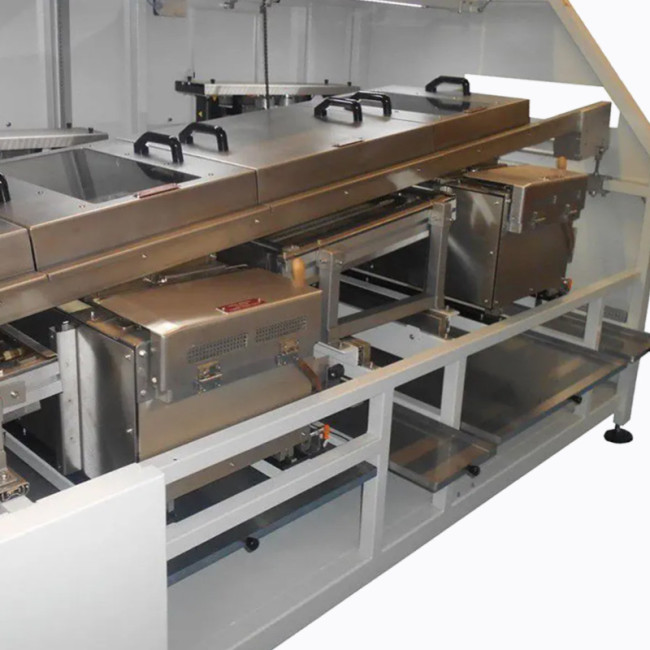

Grâce à ses deux têtes de vague entièrement en titane, chaque pot contenant 525 kg d'alliage, la transition entre les deux process s'effectue sans contamination croisée ni temps mort significatif.
Ce choix architectural réduit directement vos coûts d'investissement et de maintenance, tout en optimisant l'empreinte au sol de votre atelier.

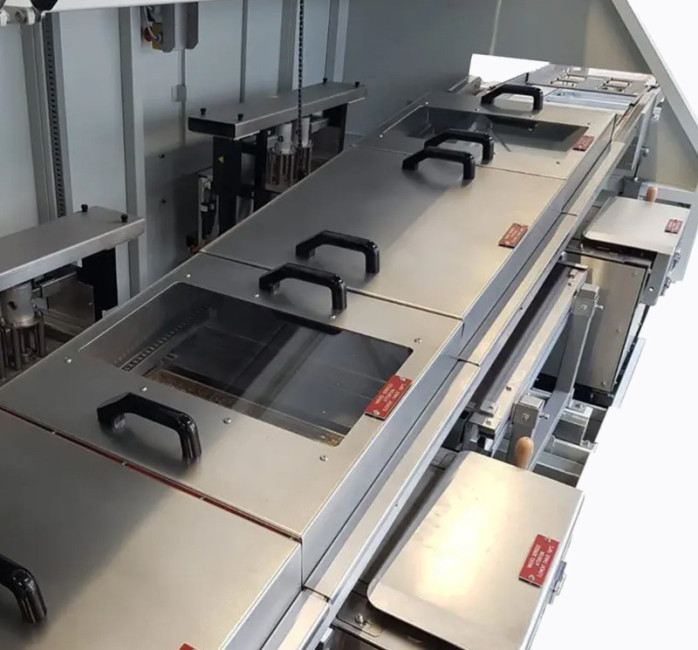

Architecture Thermique Haute Performance

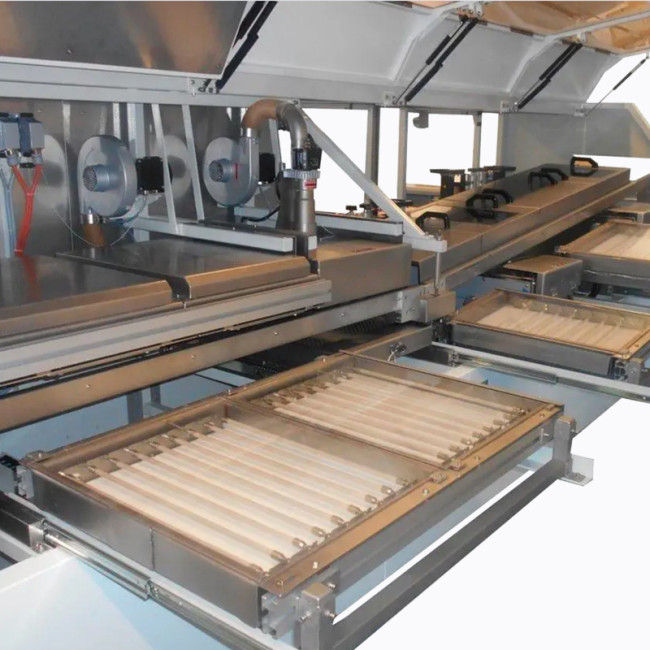

Le système de préchauffage multi-zones est l'un des atouts différenciants de cette machine. Il combine :

• 2 préchauffages inférieurs IR à ondes moyennes pour une activation progressive des flux sur la face inférieure du PCB
• 2 préchauffages supérieurs IR à ondes moyennes pour une homogénéisation thermique sur la face composants
• 2 préchauffages inférieurs IR à ondes courtes positionnés juste avant chaque bain, pour une élévation rapide et localisée de la température
• Un module de convection inférieur et supérieur garantissant une température uniforme sur toute la surface de la carte, y compris sur les PCB épais ou à forte densité de cuivre

Cette architecture 8 zones élimine les gradients thermiques responsables des défauts de mouillage insuffisant ou de délaminage sur circuits multicouches.

Qualité Constructive & Maintenabilité

La structure mécano-soudée avec peinture époxy RAL 9003 vernie et les vitrages en verre sécurit assurent une robustesse à l'usage intensif tout en facilitant la surveillance visuelle du process.
Les 2 baies ouvrantes avec compas à gaz garantissent un accès ergonomique aux composants internes, réduisant les temps d'intervention de maintenance.
L'ensemble du matériel électrique est distribué en France, avec nomenclature de fabricants fournie, ce qui garantit la disponibilité des pièces de rechange et la réactivité du support technique.

Gestion des Émissions & Sécurité Opérateur

Les 4 extracteurs d'air avec contrôleurs de fumée assurent une captation efficace des vapeurs de flux et des fumées de brasage, en conformité avec les exigences de sécurité des ateliers électroniques.

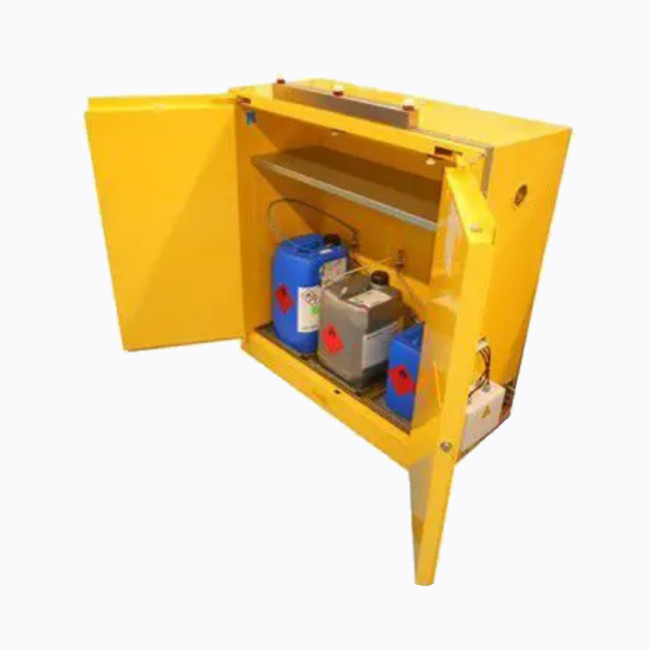

L'armoire de sécurité jaune dédiée au stockage des bidons de flux répond aux obligations réglementaires de stockage des produits chimiques en milieu industriel, protégeant opérateurs et installations.

À Qui S'adresse Ce Produit ?

• Responsables de production EMS cherchant à consolider deux lignes de brasage en une seule pour réduire leurs coûts fixes
• Bureaux des méthodes en charge de l'optimisation des temps de cycle sur cartes à composants traversants (THT) en grande série
• Responsables HSE soucieux de la conformité des postes de travail face aux émissions de flux et fumées de brasage
• Acheteurs industriels recherchant un équipement 100% conçu et fabriqué en France avec un sourcing de pièces détachées sécurisé
• Techniciens de maintenance nécessitant un accès facilité aux organes mécaniques et électriques pour des interventions rapides entre les séries
