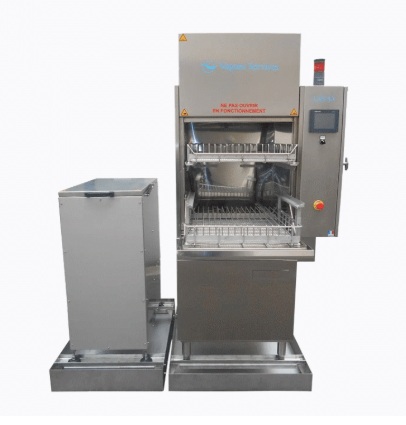

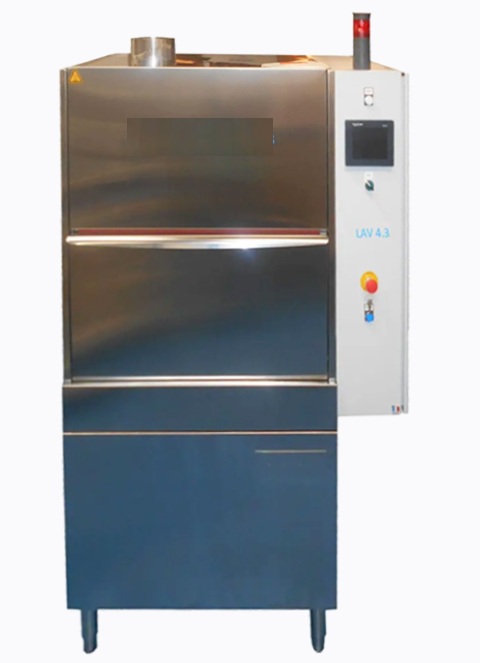

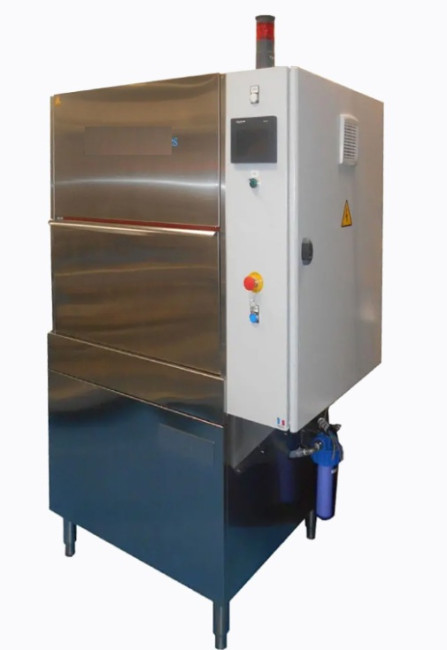

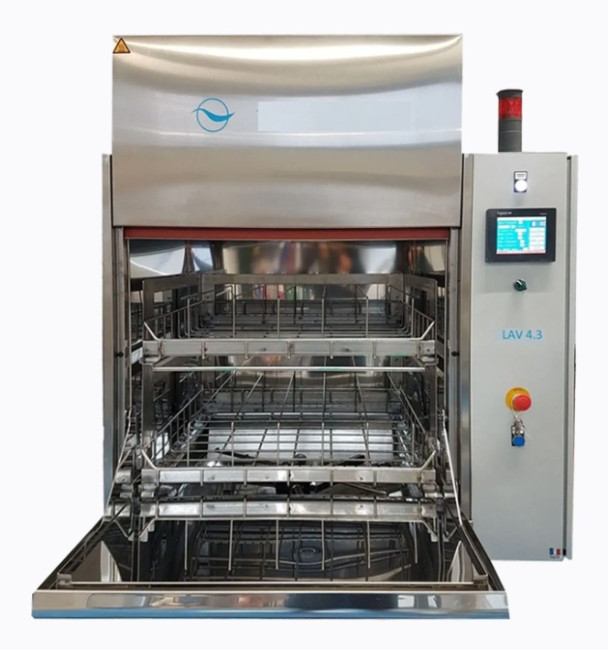

Machine de lavage cartes électroniques - Dimension utile de lavage (LxPxh) : 600 mm x 630 mm x 650 mm - Puissance électrique : 8200 W

Vous devez garantir des cartes électroniques propres, prêtes pour vernissage ou tropicalisation, sans alourdir vos temps de cycle ni complexifier vos opérateurs.

La machine de lavage automatise le défluxage et le nettoyage aqueux de vos PCB, que vous utilisiez des pastilles de lessive ou un produit type VIGON, avec jusqu’à 20 programmes mémorisables adaptés à vos différentes familles de cartes.

Avec son volume utile de 600 x 630 x 650 mm et son encombrement réduit, elle s’intègre facilement dans un atelier d’assemblage CMS ou mixte, tout en restant pilotable via un écran tactile industriel en français ou en anglais.

Points forts :

• Volume utile 600 x 630 x 650 mm : capacité de lavage optimisée pour paniers de cartes multi-niveaux et séries moyennes.
• 20 programmes de nettoyage : standardisez vos recettes de lavage, rinçage et séchage selon type de cartes et flux utilisés.
• Mode Réseau ou Local : bascule simple entre pastilles de lessive et produit aqueux type VIGON selon vos contraintes process.
• Jusqu’à 4 cycles de lavage et 4 cycles de rinçage : propreté renforcée et préparation fiable avant vernissage ou résinage.
• Alimentation 400 V Tri + N + T, puissance 11 200 W : machine conçue pour un usage intensif en production industrielle.

Usages recommandés :

• Lavage et défluxage de cartes après brasage CMS et traversant avant contrôle ou tropicalisation.
• Nettoyage de petites et moyennes séries de PCB pour applications industrielles, ferroviaires ou énergie.
• Préparation de cartes avant vernissage, résinage ou tests en environnement sévère.
• Défluxage de cartes retouchées manuellement avec fort apport de flux.

Conçue pour le lavage industriel de cartes électroniques

C'est une machine de lavage dédiée aux cartes électroniques équipées, pensée pour les lignes de production SMT et traversant qui doivent maîtriser leur niveau de propreté ionique et visuelle.
Elle propose un volume utile de 600 x 630 x 650 mm, suffisant pour accueillir des paniers complets de cartes, des racks multi-niveaux ou des PCB de grande surface, tout en conservant un encombrement global contenu de 745 x 852 x 1840 mm fermé.
Grâce à son alimentation 400 V Tri + N + T et une puissance totale de 11 200 W, la machine supporte des cycles intensifs, avec des phases de lavage, rinçage, séchage et refroidissement répétées sur plusieurs postes par jour.
Sa conception permet un raccordement direct au réseau d’eau en diamètre 20/27 ou via une bonbonne adoucisseur, afin d’optimiser la qualité de l’eau et de limiter l’entartrage du circuit.

Flexibilité process : lessive ou produit aqueux type VIGON

La machine de lavage laisse le choix entre un mode de lavage « Réseau » pour l’utilisation de pastilles de lessive et un mode « Local » pour les produits aqueux type VIGON.
Vous adaptez ainsi le process aux exigences de vos clients (propreté, compatibilité flux, environnement) sans changer de machine ni modifier votre implantation.
La machine met à disposition 20 programmes de nettoyage, chacun pouvant intégrer jusqu’à 4 cycles de lavage, 4 cycles de rinçage, un cycle de séchage (en option) et un cycle de refroidissement.
Vous pouvez créer des profils dédiés par famille de PCB (cartes de puissance, cartes de commande, prototypes, petites séries) et garantir une reproductibilité des résultats entre équipes et équipes de nuit.

Pilotage intuitif et intégration atelier

L’interface opérateur repose sur un écran tactile avec automate industriel, disponible en français et en anglais, ce qui facilite la prise en main par vos équipes de production et de maintenance.
Le paramétrage des programmes, la sélection du mode de lavage et la visualisation des étapes se font directement sur la machine, sans nécessiter de PC externe ni de formation lourde.
La contenance de 70 L du bac produit de lavage liquide permet de réduire la fréquence des recharges, tout en assurant une réserve suffisante pour des cycles successifs en série.
La machine prévoit un raccordement de vidange après filtration pour un rejet vers le circuit adéquat, contribuant à la maîtrise de vos contraintes environnementales et à la conformité de votre atelier.

À qui s’adresse ce produit ?

• Responsable production électronique : besoin de stabiliser un process de défluxage et de nettoyage, avec des programmes standardisés et reproductibles par équipe.
• Responsable qualité / fiabilité : nécessité de garantir un niveau de propreté contrôlé avant vernissage, résinage ou qualification en environnement sévère.
• Atelier de prototypage et petites séries : besoin d’une machine polyvalente capable de traiter différents formats de cartes avec une même plateforme.
• Sous-traitant en électronique : exigence de flexibilité pour répondre à plusieurs donneurs d’ordre utilisant différents flux et spécifications de propreté.
