Machine de nettoyage de cartes électroniques - Puissance : 2,45 kW - Dimensions utiles de lavage : L.460 x P.500 x H.520 mm - Nombre de programmes : 20

Vous cherchez une solution fiable pour laver vos cartes électroniques en petite série sans perturber votre ligne CMS/THT ? Cette machine de lavage cartes électroniques est conçue pour les ateliers qui doivent garantir une propreté constante avant vernissage, résinage ou livraison client, tout en maîtrisant leurs coûts d’exploitation.

Avec ses programmes entièrement paramétrables, elle s’adapte à vos flux no clean, retouches manuelles ou prototypes, et assure un process de défluxage reproductible même dans un espace réduit d’atelier.

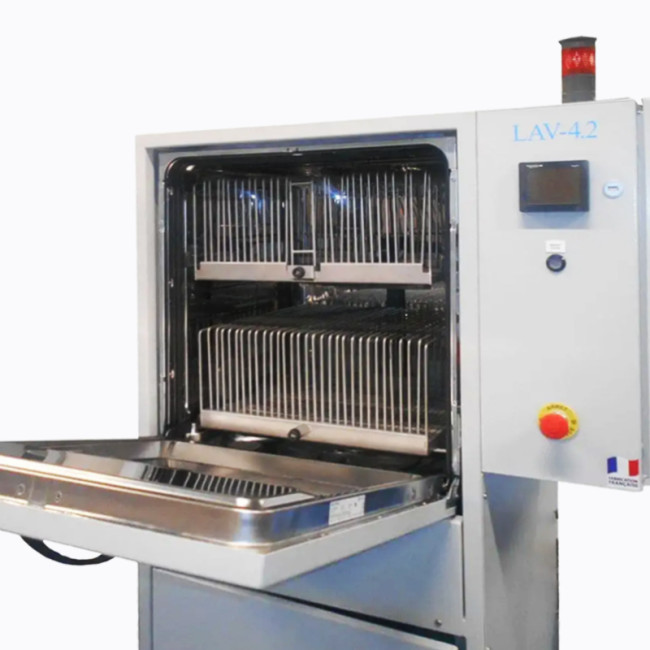

Vous chargez vos cartes, vous sélectionnez votre programme, la machine gère les séquences de lavage, rinçage et refroidissement de manière automatisée.

Points forts

• Dimension utile 460 x 500 x 520 mm : accueil de cartes et panneaux de PCB de petite et moyenne taille sans bricolage de support.
• Encombrement au sol 920 x 770 mm : intégration facile dans un atelier existant, y compris en zone déjà densément équipée.
• 20 programmes de lavage : adaptation fine aux différentes familles de cartes et de flux utilisés, sans reparamétrage permanent.
• 4 cycles de lavage + 4 cycles de rinçage : process complet pour éliminer les résidus avant tropicalisation ou tests.
• Écran tactile avec automate industriel : interface intuitive pour les opérateurs et fiabilité d’un contrôle de process industriel.

Usages recommandés

• Lavage de cartes électroniques après brasage CMS/THT en petite et moyenne série.
• Défluxage de cartes fortement retouchées au fer avec apport important de flux.
• Préparation des PCB avant vernissage de tropicalisation ou résinage.
• Nettoyage périodique de cartes prototypes en laboratoire ou bureau d’études.
• Équipement dédié dans une cellule de réparation ou SAV électronique.

Machine de lavage cartes électroniques pour petites et moyennes séries

La machine de lavage cartes électroniques est dédiée au nettoyage de PCB assemblés en environnement industriel, avec un focus sur les petits volumes et la flexibilité de programmation.

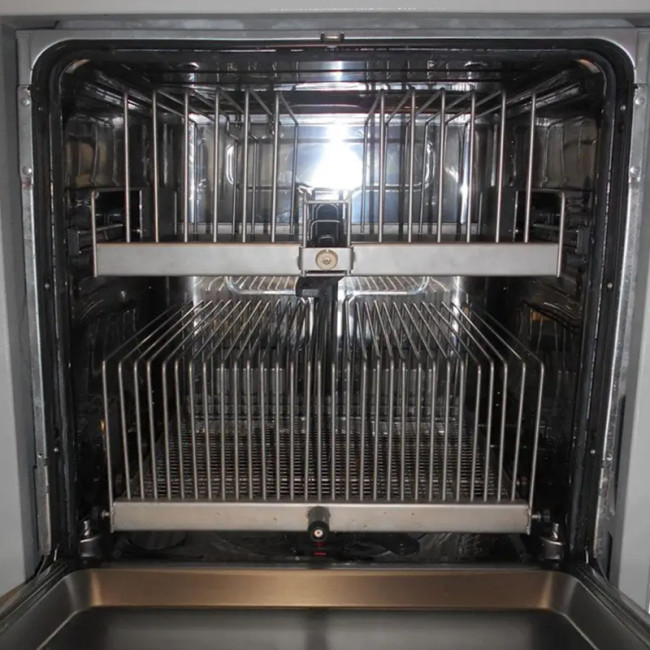

Avec une dimension utile de lavage 460 x 500 x 520 mm, elle permet de traiter aussi bien des cartes unitaires que des panneaux complets, sans multiplier les montages spécifiques.

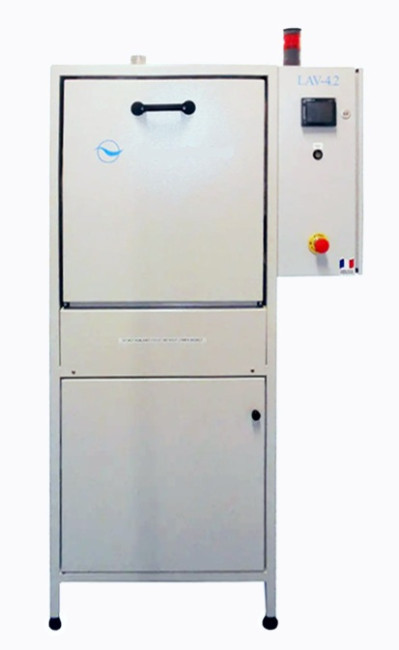

Son encombrement au sol de 920 x 770 mm pour une hauteur de 1800 mm facilite l’intégration dans un atelier déjà saturé en lignes CMS, postes de retouche et zones de test. Avec un poids à vide de 150 kg, la machine reste stable en fonctionnement et supporte un usage intensif en production.

Process de lavage programmable et reproductible

La machine de lavage propose 20 programmes de nettoyage pour vos circuits électroniques, chacun comprenant jusqu’à 4 cycles de lavage, 4 cycles de rinçage, un cycle de séchage (option) et un cycle de refroidissement.
Vous choisissez le mode de lavage “Réseau” lorsque vous travaillez avec des pastilles de lessive, ou le mode “Local” lorsque vous utilisez un produit aqueux type VIGON ou équivalent, ce qui vous donne la maîtrise de votre chimie de process.
Cette structure de cycle permet de définir un profil standard par famille de cartes (cartes vernies, cartes de puissance, cartes logiques), et d’assurer une répétabilité indispensable pour vos contrôles qualité et vos audits clients.

Performances électriques et raccordements d’atelier

La machine fonctionne en 230 Vac / 16 A avec une puissance électrique maximale de 2450 W, ce qui facilite son implantation sans travaux lourds sur l’infrastructure électrique.
Elle se raccorde au réseau d’eau via un diamètre 20/27, avec la possibilité d’utiliser une bonbonne adoucisseur en option pour maîtriser la qualité de l’eau de lavage.
Le raccordement de la vidange après filtration permet un rejet vers le circuit adéquat, conforme aux procédures internes HSE, en limitant la charge de polluants envoyée au réseau d’évacuation.

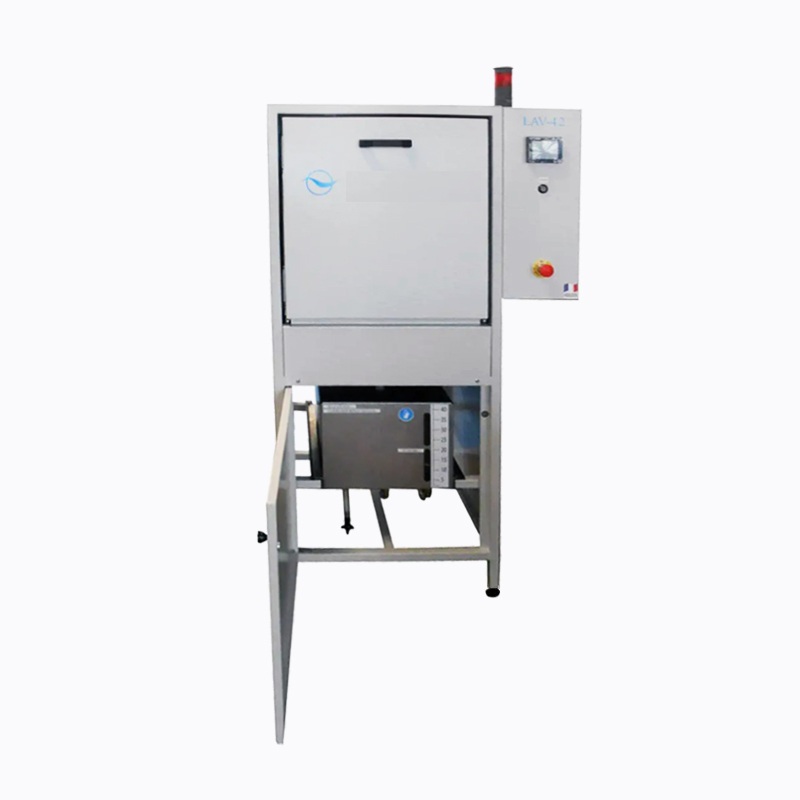

Le bac de produit de lavage liquide de 45 litres offre une bonne autonomie tout en restant raisonnable en volume de chimie à gérer et à renouveler.

Ergonomie opérateur et pilotage industriel

L’équipement est piloté par un écran tactile associé à un automate industriel, ce qui offre une interface claire pour les opérateurs et une logique de contrôle robuste pour les services méthodes.
Le programme est disponible en français et anglais, utile pour les sites multilingues ou les filiales internationales.
Cette architecture facilite la création, la sauvegarde et la modification des programmes de lavage, et permet aux responsables de production de standardiser les recettes de process entre équipes et équipes de quart.

À qui s’adresse ce produit ?

• Responsable production / atelier CMS – THT : besoin d’une machine compacte, fiable, capable de traiter des petites et moyennes séries sans créer de goulot d’étranglement.
• Responsable industrialisation / méthodes en électronique : nécessité de définir des profils de lavage standardisés, documentés et faciles à déployer sur le terrain.
• Responsable qualité / laboratoire essais : exigence de propreté avant tropicalisation ou tests de fiabilité, avec des cycles reproductibles pour limiter les non conformités.
• Responsable HSE / QHSE : recherche d’une solution de lavage utilisant des produits aqueux, avec gestion de la vidange filtrée et adaptation aux contraintes réglementaires.
• Dirigeant de PME / sous traitant EMS : besoin d’un équipement polyvalent pour couvrir les besoins de lavage de cartes après brasage et retouche, sans investir dans une ligne lourde de nettoyage.
