Machine de lavage cartes électroniques pour moyens et gros volumes - Dimension utile de lavage (LxPxh) : 780 mm x 700 mm x 650 mm - Puissance électrique : 8400 W

Vous devez nettoyer des cartes électroniques en moyens et gros volumes sans bloquer votre atelier ni compromettre la qualité de vos assemblages ?

Cette machine de lavage à cuve de 780 x 700 x 650 mm vous apporte un process maîtrisé, répétable et documenté, tout en restant simple à exploiter par vos équipes.

Points forts

• Volume utile 780 x 700 x 650 mm : chargez des panneaux de grandes dimensions ou des paniers complets sans multiplier les cycles.
• Puissance électrique totale 25 000 W : montée en température rapide pour des temps de cycle optimisés en production.
• 20 programmes personnalisables : adaptez précisément lavage, rinçages, séchage et refroidissement à chaque type de carte et de flux.
• Double mode chimie Réseau / Local : travaillez soit avec pastilles de lessive, soit avec produit aqueux type VIGON selon vos standards qualité ou HSE.
• Écran tactile avec automate industriel : pilotage intuitif, multilingue (français / anglais) pour limiter les erreurs opérateur et faciliter la formation.

Usages recommandés

• Nettoyage automatique de cartes après refusion ou vague sur lignes CMS en moyens et gros volumes.
• Défluxage de cartes de puissance et assemblages électromécaniques encombrants.
• Reconditionnement de cartes issues de retouche ou de réparation avant retour client.
• Mise en propreté de lots prototypes ou préséries exigeant une propreté équivalente à la série.
• Standardisation du nettoyage dans un atelier EMS ou OEM multi-clients.

Machine de lavage cartes électroniques pour moyens et gros volumes

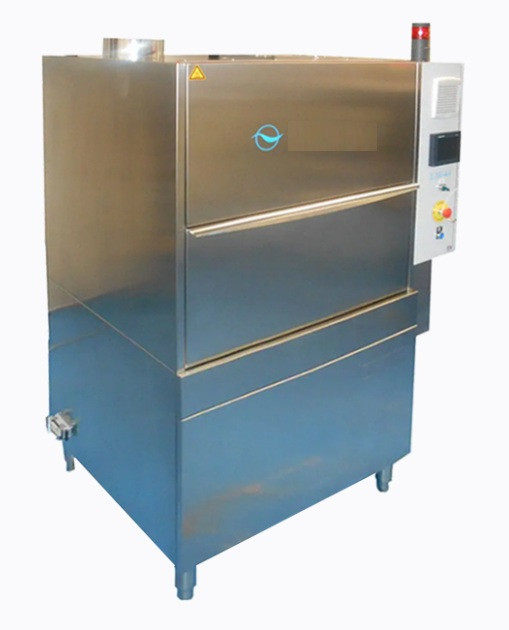

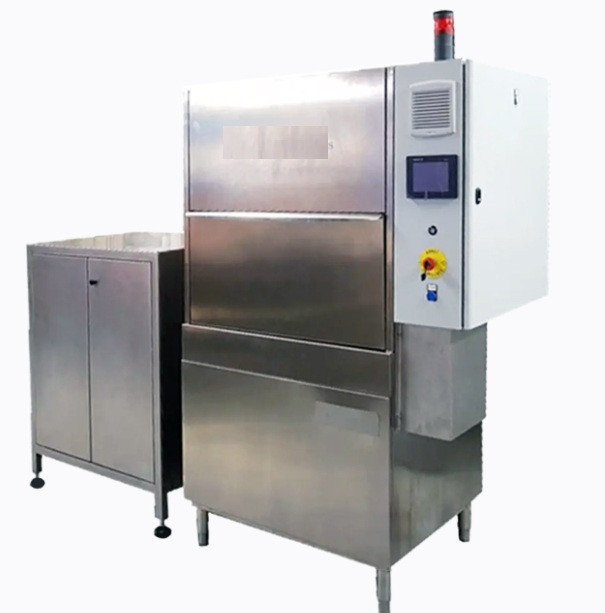

Cette machine de lavage cartes électroniques est une solution de nettoyage batch à forte capacité, conçue pour traiter des moyens et gros volumes sans compromis sur la constance de propreté.

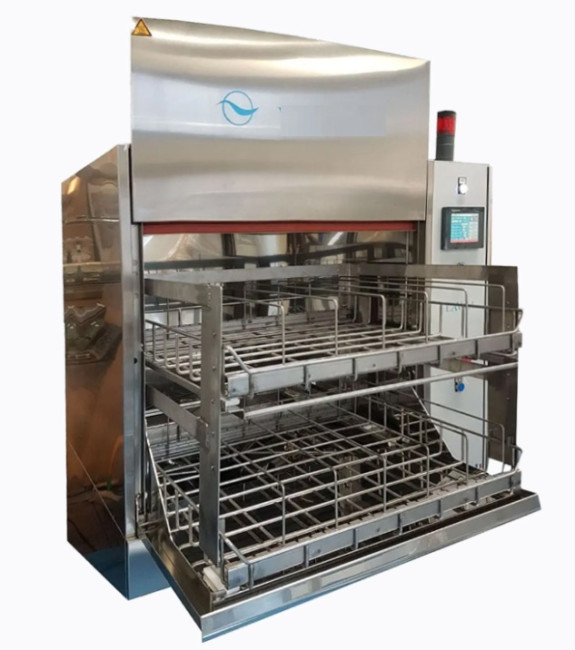

Avec une dimension utile de lavage de 780 x 700 x 650 mm, vous pouvez charger de grands panneaux, des paniers multi-niveaux ou des assemblages volumineux, ce qui réduit le nombre de cycles quotidiens et fluidifie votre flux de production.
Son architecture compacte, avec un encombrement au sol d’environ 922 x 920 mm pour une hauteur de 1840 mm (fermée) / 2035 mm (ouverte), permet une intégration simple dans un atelier CMS déjà dense en équipements, tout en respectant les contraintes d’ergonomie et d’accès maintenance.
Le poids à vide de 240 kg et le châssis robuste assurent une bonne stabilité en fonctionnement, même avec des charges lourdes.

Cycles de lavage, rinçage, séchage et refroidissement maîtrisés

La machine propose 20 programmes de nettoyage prévus pour couvrir un large spectre de cartes et de flux.
Chaque programme intègre jusqu’à 4 cycles de lavage, 4 cycles de rinçage, 1 cycle de séchage (en option) et 1 cycle de refroidissement, ce qui vous permet de paramétrer précisément la séquence selon la criticité de la carte, la densité de composants ou les exigences normatives.
Le choix du mode de lavage Réseau ou Local offre une vraie flexibilité de process : Mode Réseau pour l’utilisation de pastilles de lessive raccordées à l’arrivée d’eau, solution robuste pour un nettoyage standardisé.
Mode Local pour l’emploi de produits aqueux spécialisés type VIGON dans une cuve dédiée, recommandé pour les flux no-clean, les cartes haute densité ou les secteurs critiques.
La contenance de bac de 80 L pour le produit de lavage liquide permet une bonne stabilité de la chimie dans le temps, tout en limitant la fréquence de renouvellement et la manipulation de produits.

Performance énergétique et raccordements

Avec une puissance totale de 25 000 W, la machine est dimensionnée pour assurer une montée en température rapide du bain et un maintien stable durant toute la durée du cycle, ce qui est essentiel pour dissoudre efficacement flux et résidus tenaces.
L’alimentation en 400 V Triphasé + N + T la rend compatible avec les infrastructures électriques industrielles standards.
Le raccordement au réseau d’eau en diamètre 20/27 permet une alimentation en eau fiable, avec la possibilité d’utiliser une bonbonne adoucisseur en option pour sécuriser la qualité d’eau et limiter l’entartrage de la machine.
La vidange après filtration pour rejet au circuit adéquat facilite la mise en conformité avec vos contraintes HSE et vos filières de traitement d’effluents.

Pilotage, ergonomie opérateur et traçabilité

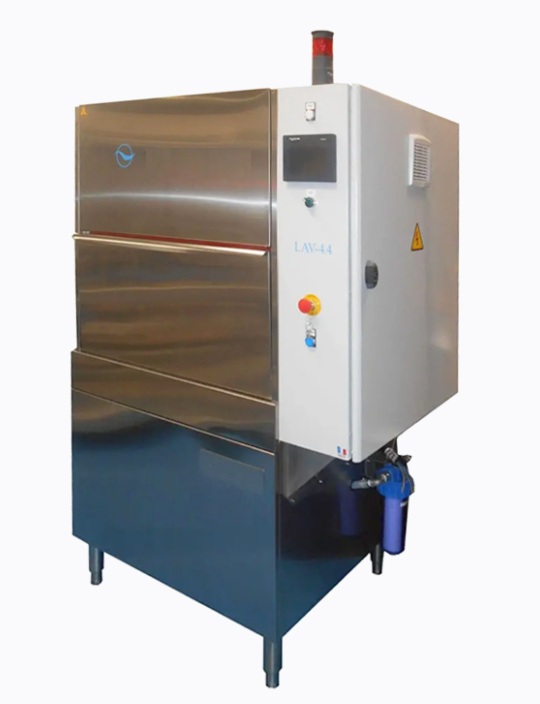

L’interface par écran tactile avec automate industriel offre un pilotage clair et intuitif, avec une langue de programme en français et en anglais pour simplifier la prise en main par des équipes internationales ou multi-sites.
La logique de programmes préenregistrés limite les risques d’erreur opérateur, réduit le temps de formation et permet de standardiser les recettes de nettoyage entre différents ateliers.
L’automate industriel facilite aussi l’intégration de la machine dans une démarche de méthodes / qualité, en permettant de définir des paramètres reproductibles et de documenter les conditions de cycle pour les audits clients ou les secteurs réglementés.

À qui s’adresse ce produit ?

• Responsables de production CMS / atelier cartes électroniques : besoin de sécuriser un débit moyen à élevé sans créer de goulot au nettoyage, tout en limitant la dépendance au nettoyage manuel.
• Responsables qualité et ingénieurs process : besoin d’un process de défluxage reproductible, documentable et compatible avec des contrôles de propreté exigeants sur des cartes denses ou critiques.
• Responsables industrialisation / méthodes : besoin d’une machine batch polyvalente, simple à intégrer dans un flux existant, avec des programmes adaptables à différents clients et familles de produits.
• Directions achats / industrielles : besoin d’un équipement durable, alimenté en 400 V tri, à encombrement maîtrisé et dont les consommations (eau, chimie, énergie) restent contrôlables grâce aux programmes optimisés.
• Responsables HSE : besoin d’un système compatible avec une gestion encadrée des effluents, utilisant soit des pastilles de lessive, soit des produits aqueux spécialisés, avec raccordement à un circuit de traitement adéquat.
